Beschreibung
Flexibler M8-Bolzenanker für wirtschaftliche Befestigungen in ungerissenem Beton.
Der fischer Bolzenanker FBN II 8/50 ist ein galvanisch verzinkter Stahlanker für wirtschaftliche und zuverlässige Befestigungen in ungerissenem Beton. Der FBN II ist für ungerissenen Beton C20/25 bis C50/60 zugelassen. Darüber hinaus nennt fischer Beton C12/15 und Naturstein mit dichtem Gefüge als geeignete Verankerungsgründe, wobei die jeweiligen Zulassungsbedingungen zu beachten sind.
Typische Anwendungen sind Stahlkonstruktionen, Geländer, Konsolen, Leitern, Maschinen, Tore und Fassaden. Die galvanisch verzinkte Ausführung eignet sich insbesondere für Befestigungsaufgaben wie Geländer, Kabeltrassen und Konsolen im Innenbereich.
Der FBN II ist für die Vorsteck- und Durchsteckmontage geeignet und kann unter bestimmten Bedingungen auch für Abstandsmontagen eingesetzt werden. Beim Aufbringen des vorgeschriebenen Drehmoments wird der Konusbolzen in den Spreizclip gezogen. Dadurch verspannt sich der Clip gegen die Bohrlochwand und sorgt für die mechanische Verankerung im Beton.
Der FBN II 8/50 besitzt eine Ankerlänge von 110 mm und ein M8 × 79 mm Gewinde. Bei der Standard-Verankerungstiefe von 40 mm beträgt die maximale Nutzlänge 50 mm. Bei reduzierter Verankerungstiefe von 30 mm erhöht sich die maximale Nutzlänge auf 60 mm. Für die Montage wird ein Bohrloch mit 8 mm Nenndurchmesser benötigt.
Die Montage erfolgt mit SW 13 und einem Installationsdrehmoment von 15 Nm. Die minimale Bohrlochtiefe bei der Durchsteckmontage beträgt 106 mm. Das lange Gewinde hilft dabei, Bauteiltoleranzen auszugleichen, während wenige Hammerschläge und ein geringer Anzugsschlupf die Montage erleichtern. Der Einschlagzapfen schützt zusätzlich das Gewinde beim Einschlagen.
Vorteile auf einen Blick
- Anwendungen
- Baustoffe
- Zulassungen
Technische Daten
| Die wirtschaftliche Befestigung für den flexiblen Einsatz in ungerissenem Beton. Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt. | |
| Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität. | |
| Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität. | |
| Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage. | |
| Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils. | |
| ETA-Zulassung | |
| Bohrernenndurchmesser (d | 8 mm |
|---|---|
| Min. Bohrlochtiefe bei Durchsteckmontage (h | 106 mm |
| Ankerlänge (l) | 110 mm |
| Max. Nutzlänge hef,stand./hef,min. (tfix) | 50 / 60 mm |
| Gewinde (ø x Länge) M8 | x 79 mm |
| Schlüsselweite | 13 mm |

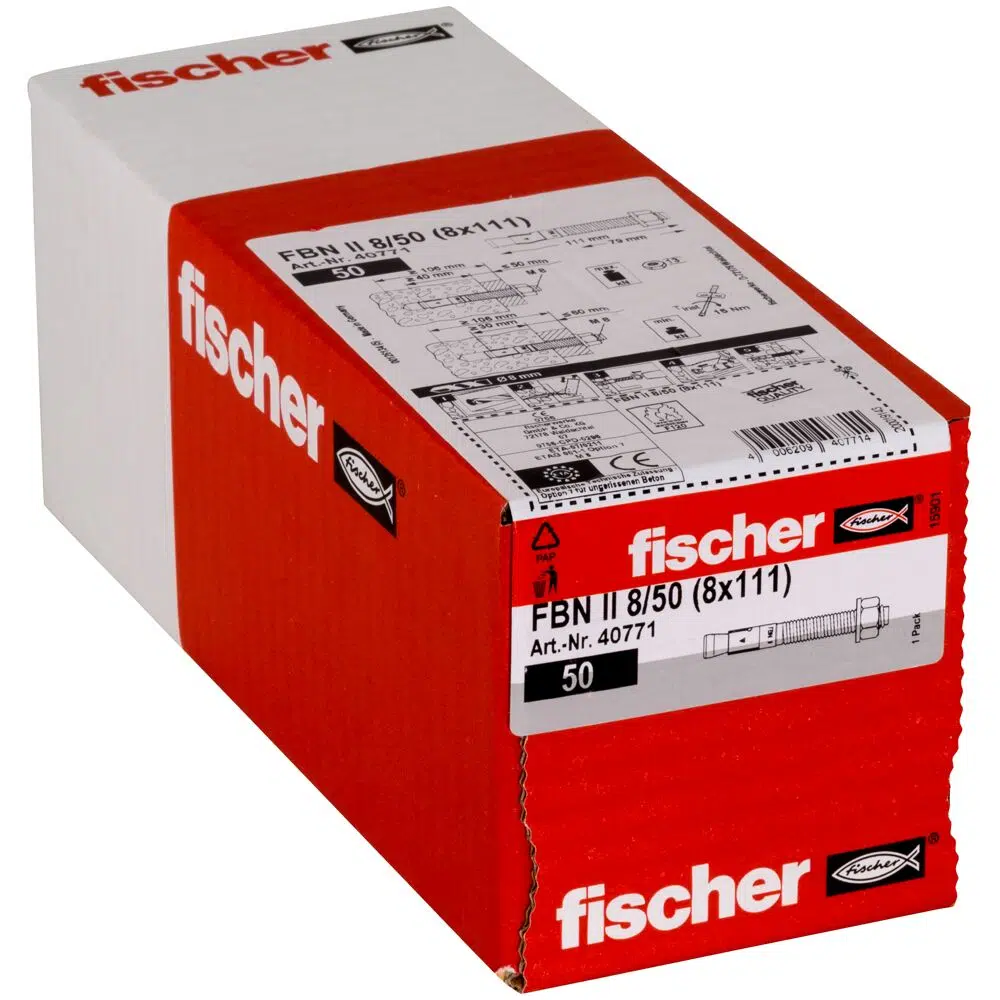

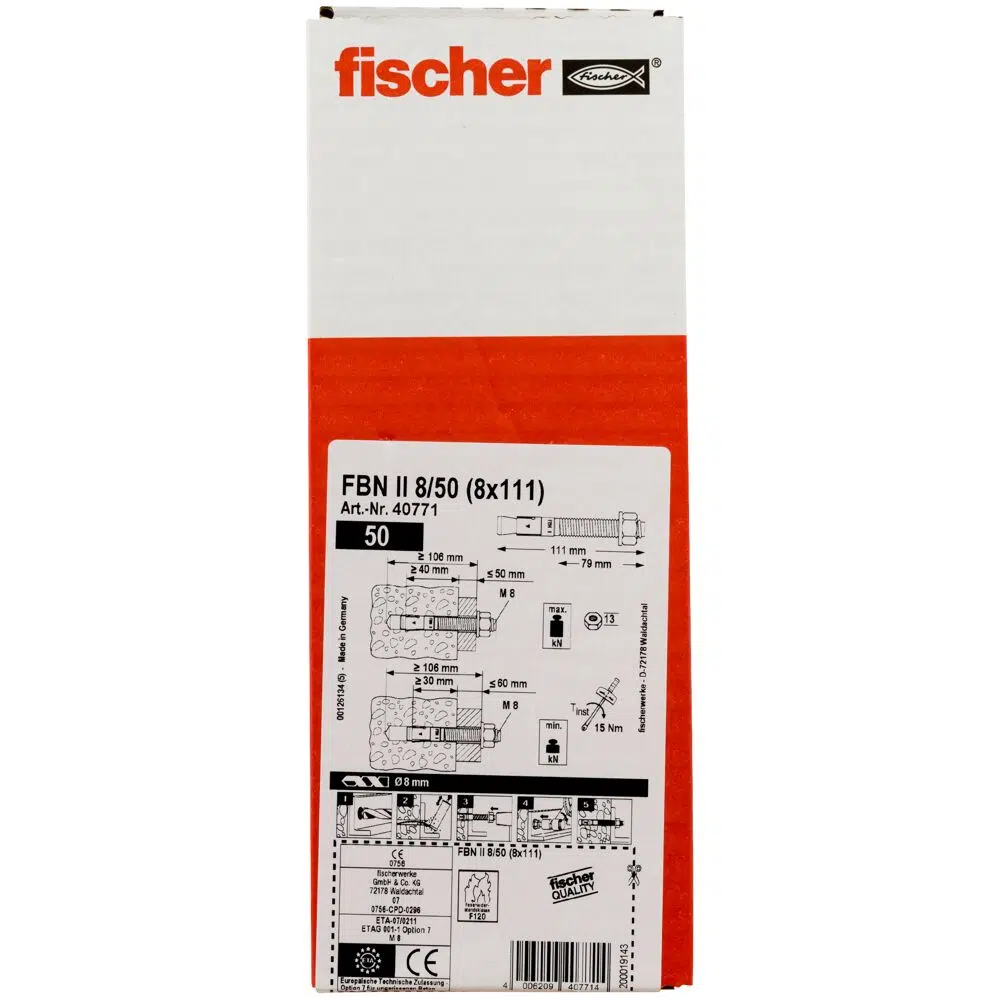

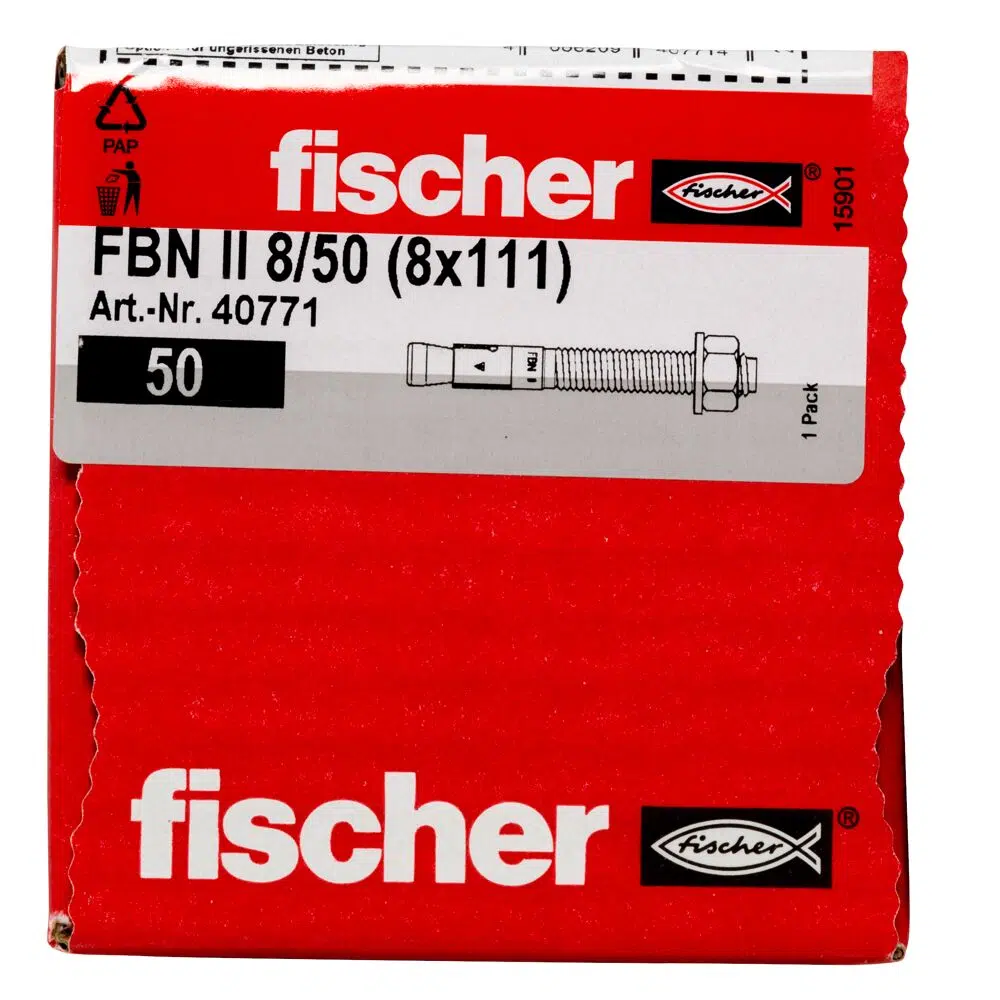

| Verpackungsvariante Faltschachtel | |
| Menge | 50 Stück |
| GTIN (EAN-Code) | 4006209407714 |
Im Detail
Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen.
Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Kabeltrassen, Konsolen im Innenbereich geeignet.
Ausstattung & Funktionen
Anwendungen
- Stahlkonstruktionen
- Geländer
- Konsolen
- Leitern
- Maschinen
- Tore
- Fassaden
Baustoffe
- Zugelassen für:
- Beton C20/25 bis C50/60, ungerissen
Auch geeignet für:
- Beton C12/15
- Naturstein mit dichtem Gefüge
Zulassungen
- ETA-07/0211
- DoP No. 0192
Hersteller
fischer Austria GmbH
Straße: Wiener Straße 95
PLZ / Ort: 2514 Traiskirchen
Telefon: +43 (0) 2252 / 53730
Homepage: www.fischer.at
E-Mail: office@fischer.at
Sicherheitshinweise & Anleitungen
- Nur gemäß den gültigen ETA-Zulassungen verwenden.
- Vorgeschriebenen Bohrdurchmesser und Bohrlochtiefe einhalten.
- Nur in geeigneten Untergründen montieren.
- Beschädigte Schrauben nicht verwenden.
- Montage gemäß den Herstellervorgaben durchführen.
- Geeignetes Montagewerkzeug verwenden.
- Schutzausrüstung bei Bohr- und Montagearbeiten tragen.
ETA - Europäische Technische Bewertung
