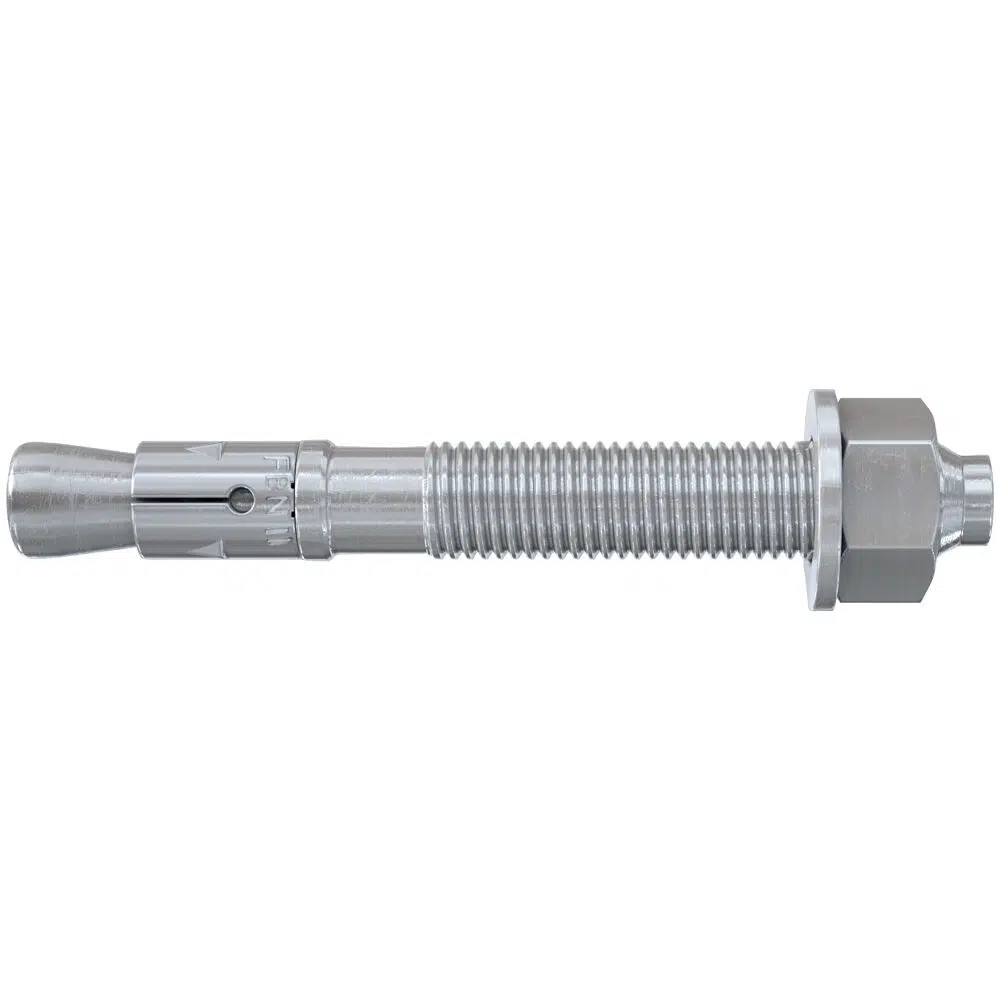

fischer Bolzenanker FBN II 16/50

Vorteile auf einen Blick

• Bohr-Ø: 16 mm
• Werkstoff: Stahl
• Oberfläche: galvanisch verzinkt

Der FBN II eignet sich für die Vorsteck- und Durchsteckmontage sowie bedingt für Abstandsmontagen. Beim Aufbringen des vorgeschriebenen Drehmoments wird der Konusbolzen in den Spreizclip gezogen. Dieser verspannt sich gegen die Bohrlochwand und sorgt für eine sichere mechanische Verankerung.

Der FBN II 16/50 besitzt eine Ankerlänge von 168 mm und ein M16 × 105 mm Gewinde. Bei einer Standard-Verankerungstiefe von 80 mm beträgt die maximale Nutzlänge 50 mm. Wird die reduzierte Verankerungstiefe von 65 mm verwendet, erhöht sich die maximale Nutzlänge auf 65 mm. Benötigt wird ein Bohrloch mit 16 mm Nenndurchmesser.

Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und erhöht die Flexibilität bei Abstandsmontagen. Wenige Hammerschläge und ein geringer Anzugsschlupf erleichtern die Montage. Der Einschlagzapfen schützt zudem das Gewinde beim Einschlagen vor Beschädigungen.

Für den FBN II liegt die Europäische Technische Bewertung ETA-07/0211 sowie die Leistungserklärung DoP No. 0192 vor. Die Variante 16/50 wird mit SW 24 und einem Installationsdrehmoment von 100 Nm montiert.

Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen.

Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Kabeltrassen, Konsolen im Innenbereich geeignet.

Die wirtschaftliche Befestigung für den flexiblen Einsatz in ungerissenem Beton. Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.

Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.

Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.

Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.

Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.
