Beschreibung
fischer Bolzenanker FBN II 10/50
Der fischer Bolzenanker FBN II 10/50 ist ein galvanisch verzinkter Stahlanker für wirtschaftliche und zuverlässige Befestigungen in ungerissenem Beton. Zugelassen ist der FBN II für ungerissenen Beton C20/25 bis C50/60. Darüber hinaus nennt fischer Beton C12/15 sowie Naturstein mit dichtem Gefüge als geeignete Verankerungsgründe, wobei die jeweiligen Zulassungsbedingungen zu beachten sind.
Zu den typischen Einsatzbereichen gehören Stahlkonstruktionen, Geländer, Konsolen, Leitern, Maschinen, Tore und Fassaden. Die galvanisch verzinkte Ausführung eignet sich insbesondere für Befestigungsaufgaben im Innenbereich.
Der FBN II eignet sich für die Vorsteck- und Durchsteckmontage sowie bedingt für Abstandsmontagen. Beim Aufbringen des vorgeschriebenen Drehmoments wird der Konusbolzen in den Spreizclip gezogen. Dieser verspannt sich gegen die Bohrlochwand und sorgt für die mechanische Verankerung.
Der FBN II 10/50 besitzt eine aktuelle angegebene Ankerlänge von 123 mm und ein M10 × 86 mm Gewinde. Bei der Standard-Verankerungstiefe von 50 mm beträgt die maximale Nutzlänge 50 mm. Mit der reduzierten Verankerungstiefe von 40 mm erhöht sich die maximale Nutzlänge auf 60 mm. Der benötigte Bohrernenndurchmesser beträgt 10 mm.
Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und erhöht die Flexibilität bei Abstandsmontagen. Wenige Hammerschläge und ein geringer Anzugsschlupf erleichtern die Montage. Zusätzlich schützt der Einschlagzapfen das Gewinde beim Einschlagen vor Beschädigungen.
Vorteile auf einen Blick
- Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen.
- Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Kabeltrassen, Konsolen im Innenbereich geeignet.
Die wirtschaftliche Befestigung für den flexiblen Einsatz in ungerissenem Beton. Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.
Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.
Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.
Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.
Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.
ETA-Zulassung

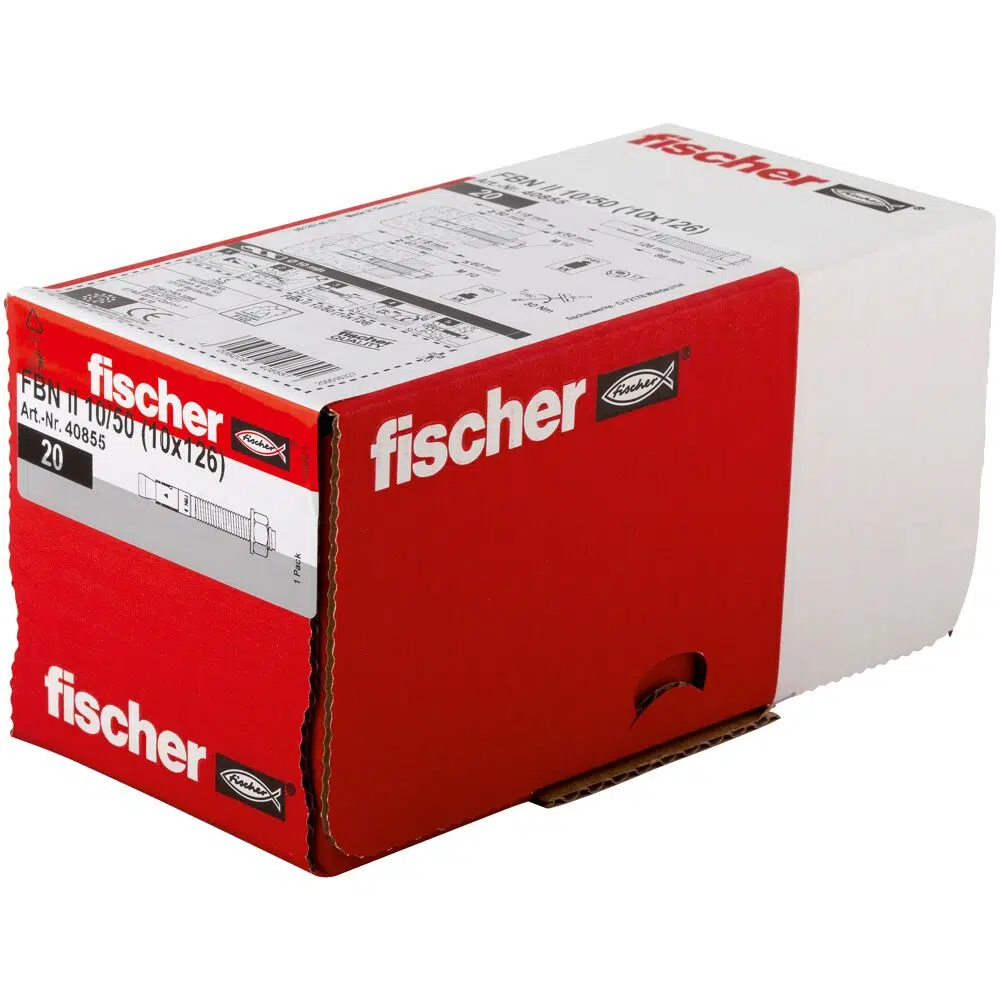

Verpackungsvariante Faltschachtel
Zugelassen für:
- Beton C20/25 bis C50/60, ungerissen
- Beton C12/15
- Naturstein mit dichtem Gefüge
Beton C20/25 bis C50/60, ungerissen
ETA-07/0211
DoP No. 0192
Technische Daten
| Bohrdurchmesser | 10 mm |
|---|---|
| Min. Bohrlochtiefe bei Durchsteckmontage | 118 mm |
| Ankerlänge (l) | 123 mm |
| Max. Nutzlänge hef,stand./hef,min. (tfix) | 50 / 60 mm |
| Gewinde (ø x Länge) M10 | x 86 mm |
| Schlüsselweite | 17 mm |
| Menge | 20 Stück |
| GTIN (EAN-Code) | 4006209408551 |
| Bestellmenge | Einzel- oder Packungsausführung gemäß Auswahl im Kaufbereich |
Bei KINDLINGER bestellen
Bestelle fischer Bolzenanker FBN II 10/50 bei KINDLINGER. Bei Fragen zur Auswahl beraten wir dich persönlich – auch bei uns im Geschäft in Linz.
Hersteller
fischer Austria GmbH
Straße: Wiener Straße 95
PLZ / Ort: 2514 Traiskirchen
Telefon: +43 (0) 2252 / 53730
Homepage: www.fischer.at
E-Mail: office@fischer.at
Sicherheitshinweise & Anleitungen
- Nur gemäß den gültigen ETA-Zulassungen verwenden.
- Vorgeschriebenen Bohrdurchmesser und Bohrlochtiefe einhalten.
- Nur in geeigneten Untergründen montieren.
- Beschädigte Schrauben nicht verwenden.
- Montage gemäß den Herstellervorgaben durchführen.
- Geeignetes Montagewerkzeug verwenden.
- Schutzausrüstung bei Bohr- und Montagearbeiten tragen.
Verkaufsunterlagen
ETA - Europäische Technische Bewertung
