fischer FBN II 8/10 Bolzenanker kaufen

fischer Bolzenanker FBN II 8/10

Art.-Nr.

FISCH40664

Hersteller-Nr.

40664

EAN

4006209406649

ab 1,30 €

Lieferzeit: ca. 3–5 Werktage

Versand nach AT & DE 7,99 € · ab 99,00 € versandkostenfrei

Bohrernenndurchmesser: 8 mm
Material: Galvanisch verzinkter Stahl
Werkstoff: Stahl

Gratisversand ab € 99 nach Österreich und Deutschland (ausgenommen Speditionsartikel)

Abholung in Linz direkt im Geschäft

Persönliche Fachberatung telefonisch oder im Geschäft

Netto für Firmen in Deutschland mit gültiger USt-IdNr. (steuerfreie innergemeinschaftliche Lieferung)

Beschreibung

fischer Bolzenanker FBN II 8/10

Der fischer Bolzenanker FBN II 8/10 ist ein galvanisch verzinkter Stahlanker für wirtschaftliche und zuverlässige Befestigungen in ungerissenem Beton. Der Anker ist für ungerissenen Beton der Festigkeitsklassen C20/25 bis C50/60 zugelassen. Zusätzlich nennt fischer Beton C12/15 sowie Naturstein mit dichtem Gefüge als geeignete Verankerungsgründe, wobei die jeweiligen Zulassungsbedingungen zu beachten sind.

Typische Einsatzbereiche sind Stahlkonstruktionen, Geländer, Konsolen, Leitern, Maschinen, Tore und Fassaden. Die Ausführung aus galvanisch verzinktem Stahl eignet sich insbesondere für entsprechende Befestigungsaufgaben im Innenbereich.

Vorteile auf einen Blick

Bohr-Ø: 8 mm
Werkstoff: Stahl
Oberfläche: galvanisch verzinkt

Der FBN II eignet sich für die Vorsteck- und Durchsteckmontage sowie bedingt für Abstandsmontagen. Beim Aufbringen des vorgeschriebenen Drehmoments wird der Konusbolzen in den Spreizclip gezogen. Dieser verspannt sich gegen die Bohrlochwand und sorgt dadurch für die mechanische Verankerung im Beton.

Der FBN II 8/10 besitzt eine Ankerlänge von 70 mm und ein M8 × 39 mm Gewinde. Bei der Standard-Verankerungstiefe von 40 mm beträgt die maximale Nutzlänge 10 mm. Mit der reduzierten Verankerungstiefe von 30 mm erhöht sich die maximale Nutzlänge auf 20 mm. Für die Montage wird ein Bohrloch mit 8 mm Nenndurchmesser benötigt.

Die Montage erfolgt mit SW 13 und einem Installationsdrehmoment von 15 Nm. Die minimale Bohrlochtiefe bei Durchsteckmontage beträgt 66 mm. Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen, während wenige Hammerschläge und ein geringer Anzugsschlupf die Montage erleichtern. Der Einschlagzapfen schützt das Gewinde beim Setzen vor Beschädigungen.

Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen.

Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Kabeltrassen, Konsolen im Innenbereich geeignet.

Die wirtschaftliche Befestigung für den flexiblen Einsatz in ungerissenem Beton. Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.

Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.

Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.

Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.

Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.

ETA-Zulassung

Anwendungen

Stahlkonstruktionen
Geländer
Konsolen
Leitern
Maschinen
Tore
Fassaden

Baustoffe

Zugelassen für:
- Beton C20/25 bis C50/60, ungerissen
Auch geeignet für:
- Beton C12/15
- Naturstein mit dichtem Gefüge

Zulassungen

ETA-07/0211
DoP No. 0192

Technische Daten

Bohrernenndurchmesser	8 mm
Min. Bohrlochtiefe bei Durchsteckmontage	66 mm
Ankerlänge (l)	70 mm
Max. Nutzlänge hef,stand./hef,min. (tfix)	10 / 20 mm
Gewinde (ø x Länge) M8	x 39 mm
Schlüsselweite	13 mm

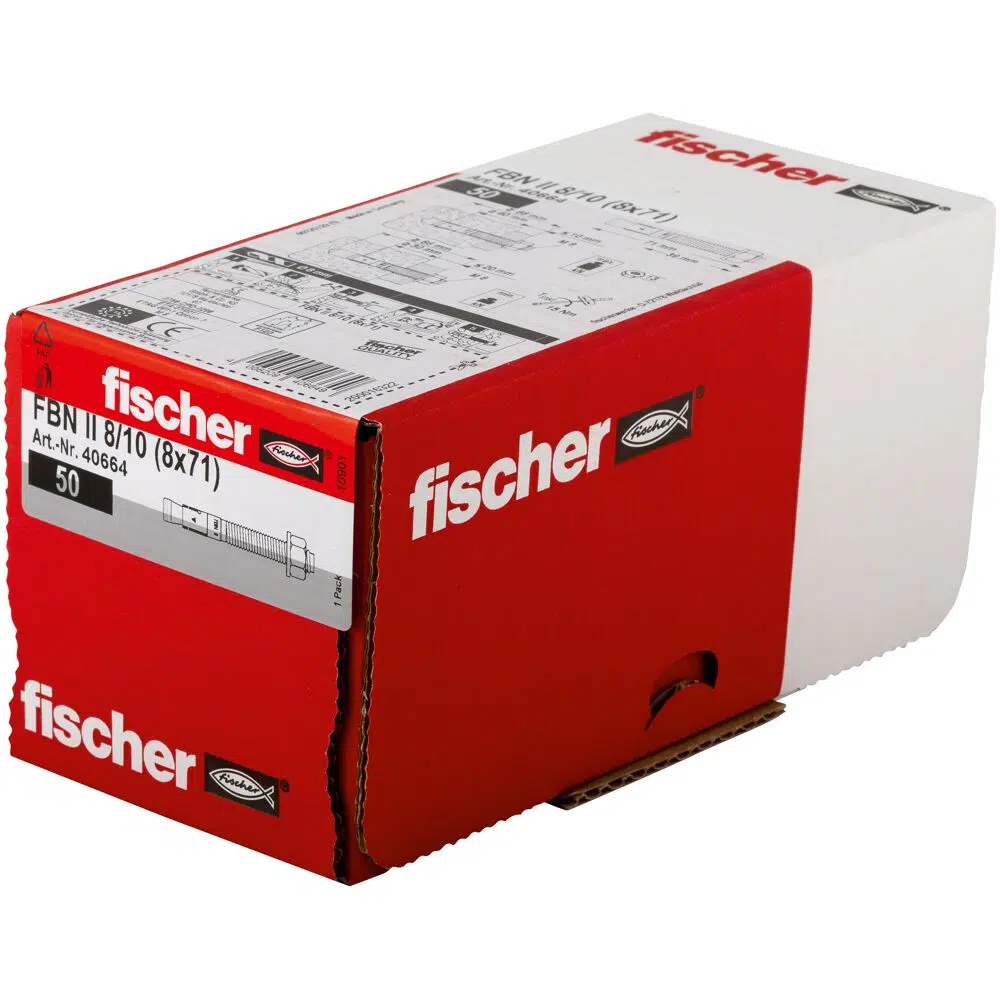

Verpackungsvariante	Faltschachtel
Menge der Herstellerpackung	50 Stück
GTIN (EAN-Code) der Herstellerpackung	4006209406649
Werkstoff	Stahl
Oberfläche	galvanisch verzinkt
ETA-Zulassung
Max. Nutzlänge hef,stand/hef,min.	10 / 20 mm
Gewindelänge	38 mm
Installationsdrehmoment	15 Nm
U-Scheibe (Außendurchmesser x Dicke)	16 x 1,6 mm
Verankerungstiefe	40 mm
Verankerungstiefe hef,stand/hef,min.	40 / 30 mm
Material	Galvanisch verzinkter Stahl
Oberflächenschutz	galvanisch/elektrolytisch verzinkt
Prüfzeichen / Zulassungen	ETA - Europäisch Technische Bewertung
Schraubsystem	Sechskant
Produkttyp	Bolzenanker

Bei KINDLINGER bestellen

Bei Fragen zur Auswahl beraten wir dich persönlich bei KINDLINGER in Linz.

Ausführung und Menge wählen Persönlich beraten lassen

Hersteller

fischer Austria GmbH
Straße: Wiener Straße 95
PLZ / Ort: 2514 Traiskirchen
Telefon: +43 (0) 2252 / 53730
Homepage: www.fischer.at
E-Mail: office@fischer.at

Sicherheitshinweise & Anleitungen

Nur gemäß den gültigen ETA-Zulassungen verwenden.
Vorgeschriebenen Bohrdurchmesser und Bohrlochtiefe einhalten.
Nur in geeigneten Untergründen montieren.
Beschädigte Schrauben nicht verwenden.
Montage gemäß den Herstellervorgaben durchführen.
Geeignetes Montagewerkzeug verwenden.
Schutzausrüstung bei Bohr- und Montagearbeiten tragen.
