Beschreibung
Nageldübel mit Senkkopf für die schnelle Befestigung von Anbauteilen bis 60 mm Dicke.
Der fischer Nageldübel N 8 x 100/60 S kombiniert einen hochwertigen Nylondübel mit einer vormontierten Nagelschraube aus galvanisch verzinktem Stahl. Die aufeinander abgestimmten Komponenten ermöglichen eine schnelle Schlagmontage und eignen sich besonders für wirtschaftliche Serienmontagen.
Der Nageldübel eignet sich unter anderem für Beton, Kalksandvollstein, Mauerziegel, Naturstein, Vollstein aus Leichtbeton, Porenbeton und Vollgipsplatten. Als typische Anwendungen nennt fischer Unterkonstruktionen aus Holz, Wandanschluss- und Putzprofile, Kabel- und Rohrschellen sowie Lochbänder.
Der N 8 x 100/60 S besitzt einen Bohrdurchmesser von 8 mm und eine Dübellänge von 100 mm. Die effektive Verankerungstiefe beträgt 40 mm, wodurch sich Anbauteile mit einer Dicke von bis zu 60 mm befestigen lassen. Die erforderliche Mindestbohrlochtiefe bei der Durchsteckmontage beträgt 115 mm.
Die Montage erfolgt zeitsparend als Durchsteckmontage. Der vormontierte Nageldübel wird durch das Anbauteil in das vorbereitete Bohrloch eingesetzt. Beim Einschlagen der Nagelschraube spreizt sich der Dübel in zwei Richtungen und verankert sich sicher im Baustoff. Die integrierte Einschlagsperre verhindert dabei ein vorzeitiges Aufspreizen und Verklemmen des Dübels.
Die vormontierte 5 x 105 mm Nagelschraube verfügt über einen PZ3-Antrieb. Das Schraubengewinde in Verbindung mit der Kreuzschlitzaufnahme ermöglicht es, die Nagelschraube bei Bedarf wieder herauszudrehen. Dadurch kann die Befestigung auch nachträglich demontiert werden.
Die Senkkopfausführung ist besonders für die Befestigung von Holzkonstruktionen vorgesehen. fischer empfiehlt bei Metallkonstruktionen dagegen entsprechende Varianten ohne Senkrand und bei Langlöchern Ausführungen mit geeignetem Bund.
Vorteile auf einen Blick
- Anwendungen
- Baustoffe
Technische Daten
| Die schnelle Schlagmontage reduziert den Arbeitsaufwand und ermöglicht eine wirtschaftliche Serienmontage. | |
| Die integrierte Einschlagsperre vermeidet das vorzeitige Aufspreizen (Verklemmen) des Dübels und sorgt für eine problemlose Montage. | |
| Das Gewinde der Nagelschraube in Verbindung mit der Kreuzschlitzaufnahme ermöglicht das Ausdrehen der Schraube und damit eine nachträgliche Demontage. | |
| Das breite Sortiment an Durchmessern und Nutzlängen bietet den richtigen Dübel für jede Befestigung. | |
| Bohrernenndurchmesser (d | 8 mm |
|---|---|
| Effektive Verankerungstiefe (hef) | 40 mm |
| Dübellänge (l) | 100 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h | 115 mm |
| Max. Dicke des Anbauteils (t fix) | 60 mm |

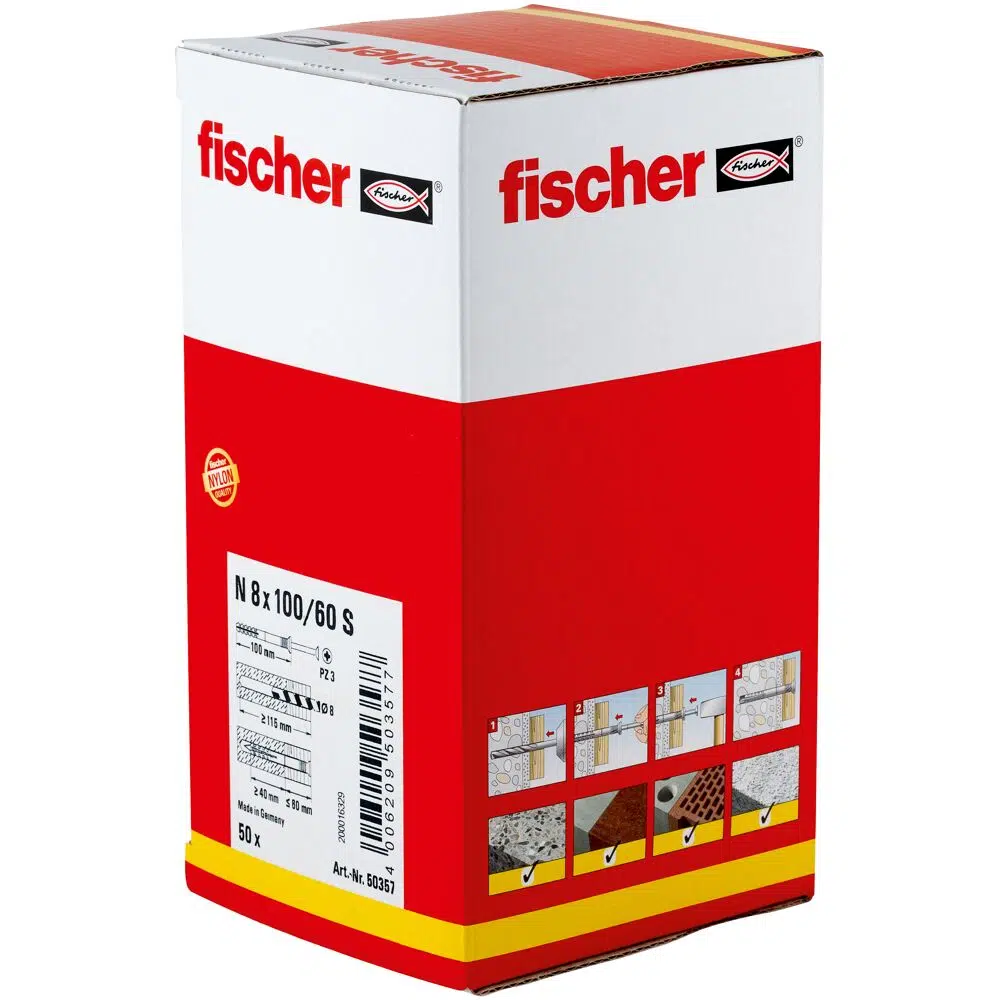

| Inhalt 50 x Dübel N | 8 x 100 /60 S |
| Verpackungsvariante Faltschachtel | |
| Menge | 50 Stück |
| GTIN (EAN-Code) | 4006209503577 |
Im Detail
Der fischer Nageldübel N-S mit Senkkopf besteht aus einem hochwertigen Nylondübel und einer galvanisch verzinkten Nagelschraube. Diese sind für eine schnelle Montage bereits vormontiert.
Der Nageldübel wird in der zeitsparenden Durchsteckmontage durch das Anbauteil eingeführt. Beim Einschlagen der Nagelschraube spreizt die Dübelhülse auf und verankert sicher im Baustoff. Der fischer Nageldübel N-S mit Senkkopf ist ideal für die Befestigung von Holzkonstruktionen in allen Baustoffen im Innenbereich.
Ausstattung & Funktionen
Anwendungen
- Unterkonstruktionen aus Holz
- Wandanschluss- und Putzprofile
- Kabel- und Rohrschellen
- Lochbänder
Baustoffe
- Beton
- Kalksand-Vollstein
- Mauerziegel
- Naturstein
- Vollstein aus Leichtbeton
- Porenbeton
- Vollgips-Platten
Hersteller
fischer Austria GmbH
Straße: Wiener Straße 95
PLZ / Ort: 2514 Traiskirchen
Telefon: +43 (0) 2252 / 53730
Homepage: www.fischer.at
E-Mail: office@fischer.at
Sicherheitshinweise & Anleitungen
- Nur gemäß den gültigen ETA-Zulassungen verwenden.
- Vorgeschriebenen Bohrdurchmesser und Bohrlochtiefe einhalten.
- Nur in geeigneten Untergründen montieren.
- Beschädigte Schrauben nicht verwenden.
- Montage gemäß den Herstellervorgaben durchführen.
- Geeignetes Montagewerkzeug verwenden.
- Schutzausrüstung bei Bohr- und Montagearbeiten tragen.
