Ringschraube DIN 580 – verzinkt, Größen M6 – M20
Die Ringschraube DIN 580 verzinkt: Ringschraube (Augenschraube) mit Bund – zum Einschrauben in ein Gewinde als Anschlagpunkt für Seile, Ketten und Haken. Erhältlich in den Größen M6 – M20.
Wählen Sie die Größe und ob Sie ein Einzelstück oder eine Packung möchten – die Packung ist pro Stück deutlich günstiger. Der Packungsinhalt wird nach der Auswahl angezeigt.
Technische Daten
| Norm | DIN 580 |
|---|---|
| Werkstoff | Stahl |
| Oberfläche | galvanisch verzinkt |
| Gewinde | M6 – M20 metrisches Regelgewinde |
| Verkaufseinheit | Einzelstück oder Packung (Inhalt je Größe siehe Auswahl) |
| M6 | d1 36 mm · d2 20 mm · d3 8 mm · h 36 mm · l 13 mm · Tragfähigkeit 75 kg (senkrecht) |
| M8 | d1 36 mm · d2 20 mm · d3 8 mm · h 36 mm · l 13 mm · Tragfähigkeit 140 kg (senkrecht) |
| M10 | d1 45 mm · d2 25 mm · d3 10 mm · h 45 mm · l 17 mm · Tragfähigkeit 230 kg (senkrecht) |
| M12 | d1 54 mm · d2 30 mm · d3 12 mm · h 53 mm · l 20,5 mm · Tragfähigkeit 340 kg (senkrecht) |
| M16 | d1 63 mm · d2 35 mm · d3 14 mm · h 62 mm · l 27 mm · Tragfähigkeit 700 kg (senkrecht) |
| M20 | d1 72 mm · d2 40 mm · d3 16 mm · h 71 mm · l 30 mm · Tragfähigkeit 1200 kg (senkrecht) |
Im Detail
Galvanisch verzinkter Stahl – für trockene Innenbereiche und geschützte Außenanwendungen. Für dauerhafte Nässe empfehlen wir Edelstahl A2.
Hinweis: Die Tragfähigkeit gilt für senkrechten Zug in Achsrichtung bei vollständig eingeschraubtem Gewinde und satt aufliegendem Bund. Bei Schrägzug verringert sie sich deutlich.

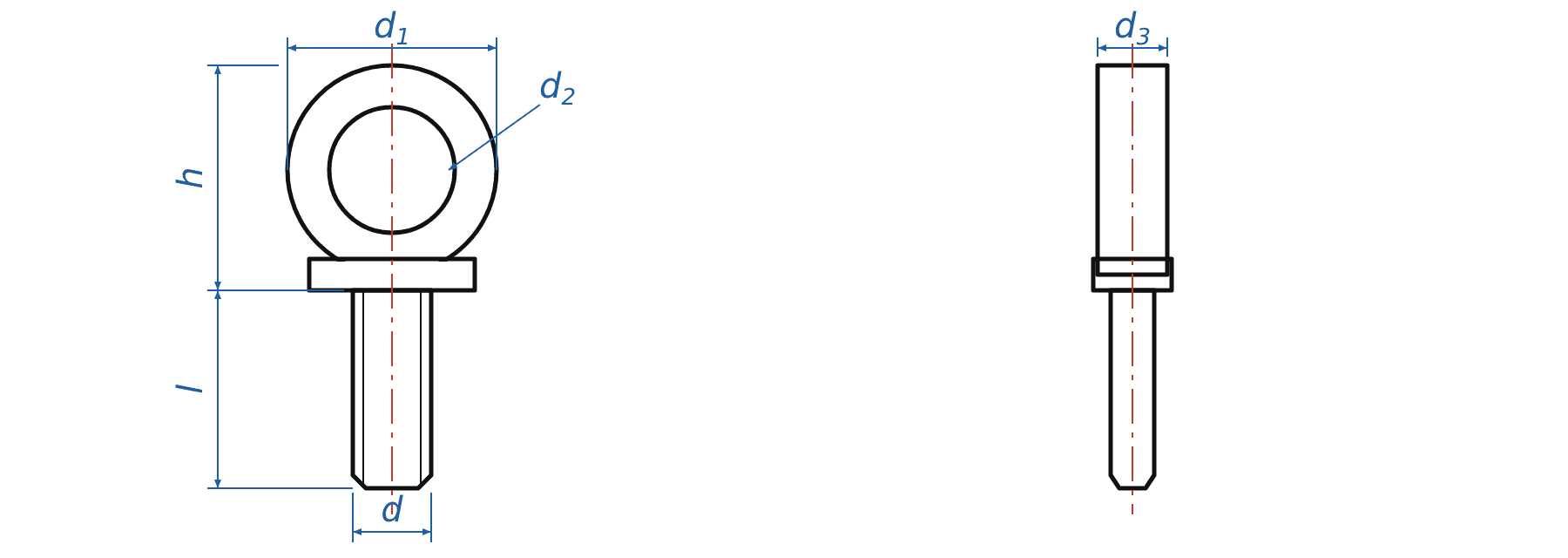

In den technischen Daten: d1 = Ring-Außendurchmesser, d2 = Ring-Innendurchmesser, d3 = Ringdicke, h = Höhe bis Bund, l = Gewindelänge – siehe Maßzeichnung.
