Beschreibung

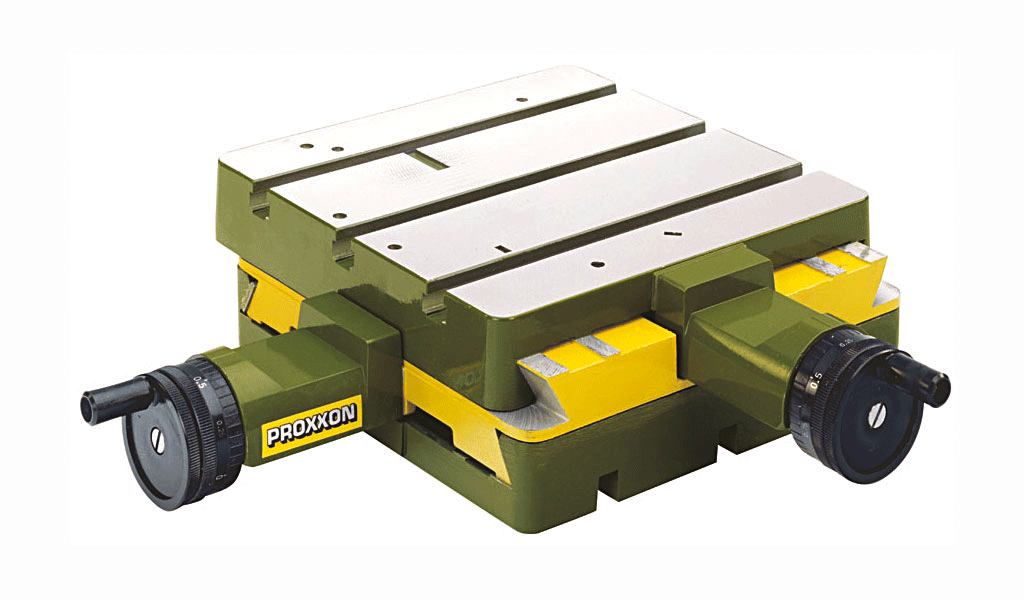

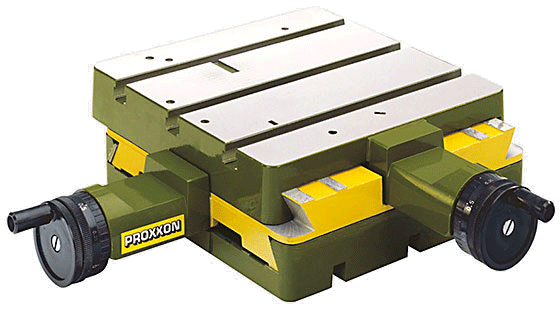

Präziser Alu-Druckguss-Kreuztisch mit spielfrei nachjustierbaren Schwalbenschwanzführungen für Fräs- und Nutarbeiten.
Der PROXXON Kreuztisch KT 150 bringt Genauigkeit in Fräs- und Nutarbeiten an Automatenstahl, NE-Metallen, Kunststoff und Holz.
Die gefrästen Schwalbenschwanzführungen lassen sich spielfrei nachjustieren, jede Bahn hat eine eigene Feststellvorrichtung für ruhiges, exaktes Arbeiten.
Die Verstellung erfolgt über zwei Stellräder mit justierbarer 0-Position; drei durchgehende T-Nuten nach MICROMOT-Norm nehmen Schraubstöcke und Spannmittel auf.
Technische Daten
| Arbeitsfläche | 200 x 200 mm |
|---|---|
| Maximaler Hub | 150 x 150 mm |
| Bauhöhe | 75 mm |
| Vorschub | 1 Umdrehung = 2 mm |
| Skalenteilung | 1 Teilstrich = 0,05 mm |
| T-Nuten | 3 durchgehend, 12 x 6 x 5 mm |
| Gewicht | 4,9 kg |
| Artikel-Nr. Hersteller | 20150 |
| EAN | 4006274201507 |
| Spielfrei nachjustierbare Schwalbenschwanzführungen | |
| Eigene Feststellung je Bahn | |
| Stellräder mit justierbarer 0-Position | |
| Plangefräste Arbeitsfläche | |
Im Detail
Der KT 150 (Hersteller-Art.-Nr. 20150) hat eine Arbeitsfläche von 200 x 200 mm und einen maximalen Verfahrweg von 150 x 150 mm bei nur 75 mm Bauhöhe.
Eine Umdrehung der Stellräder entspricht 2 mm Vorschub, ein Skalenteilstrich 0,05 mm. Das Gehäuse besteht aus hochfestem Alu-Druckguss und wiegt 4,9 kg.
Im Lieferumfang laut Hersteller: Anschlag mit vorgegebenen Passungen (auch für 45°), Befestigungsschrauben und Zwinge. Stufenspannpratzen und Präzisionsprismen sind optionales Zubehör.
