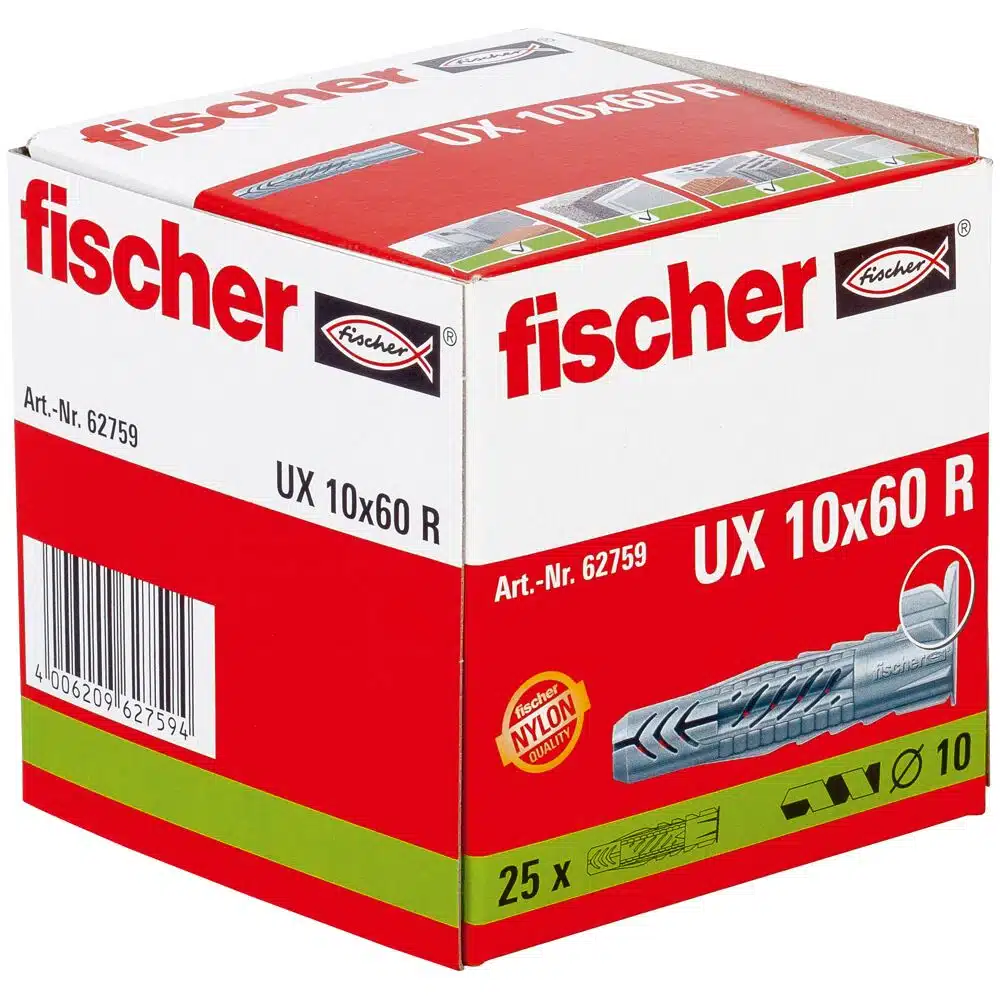

fischer Universaldübel UX 10 x 60 R mit Rand

Vorteile auf einen Blick

• Bohr-Ø: 10 mm
• Dübellänge: 60 mm
• Material: Nylon

Die Ausführung UX 10 x 60 R besitzt einen Bohrdurchmesser von 10 mm, eine Dübellänge von 60 mm und benötigt eine Mindestbohrlochtiefe von 75 mm. Für die Befestigung eignen sich Holz- und Spanplattenschrauben mit einem Durchmesser von 6 bis 8 mm. Auch passende Stockschrauben können verwendet werden.

Der angeformte Rand verhindert, dass der Dübel beim Einsetzen zu tief in das Bohrloch rutscht. Die Ausführung mit Rand ist für die Vorsteckmontage vorgesehen und soll auch bei Befestigungen in Plattenbaustoffen verwendet werden. Für den UX 10 x 60 R beträgt die angegebene Mindestplattendicke 12,5 mm.

Schräg angeordnete Verbindungsstege unterstützen eine optimale Führung der Schraube. Gleichzeitig verhindern sägezahnförmige Verdrehsicherungen, dass sich der Dübel beim Eindrehen der Schraube im Bohrloch mitdreht. Dies erleichtert eine kontrollierte und zuverlässige Montage.

Die erforderliche Schraubenlänge ergibt sich aus Dübellänge + Dicke des Anbauteils + einmal Schraubendurchmesser. Bei Plattenbaustoffen darf der gewindelose Teil der Schraube nicht länger als das Anbauteil sein. Der erforderliche Randabstand beträgt mindestens eine Dübellänge.

Typische Anwendungen sind beispielsweise Leuchten, leichte Hängeschränke, Handtuchhalter, Spiegelschränke und TV-Konsolen. Durch das universelle Wirkprinzip eignet sich der UX für zahlreiche allgemeine Befestigungsaufgaben in unterschiedlichen Baustoffen.

Der fischer Universaldübel ist der Allrounder aus hochwertigem Nylon. Der Dübel hält in Beton, aber auch in Porenbeton, in Mauerwerk und Gipskarton- und Gipsfaserplatten.

In diesen Baustoffen verknotet der Dübel. Praktisch ist der angeformte Rand. Damit rutscht der Dübel beim Einstecken nicht ins Bohrloch. Mit dem fischer Universaldübel UX lassen sich beispielsweise Leuchten, Gardinenschienen, leichte Schränke und Sockelleisten befestigen.

Ausstattung und Anwendung

• Das universelle Funktionsprinzip (Verknoten oder Verspreizen) ermöglicht die Verwendung in allen Voll-, Loch- und Plattenbaustoffen. Daher ist der UX die richtige Wahl bei unbekanntem Verankerungsgrund.
• Die schrägen Verbindungsstege des UX sorgen für optimale Schraubenführung. Sägezahnförmige Verdrehsicherungen verhindern das Mitdrehen im Bohrloch. Dadurch wird größtmögliche Montagesicherheit gewährleistet.
• Der universelle Nylondübel für alle Baustoffe.
