Beschreibung

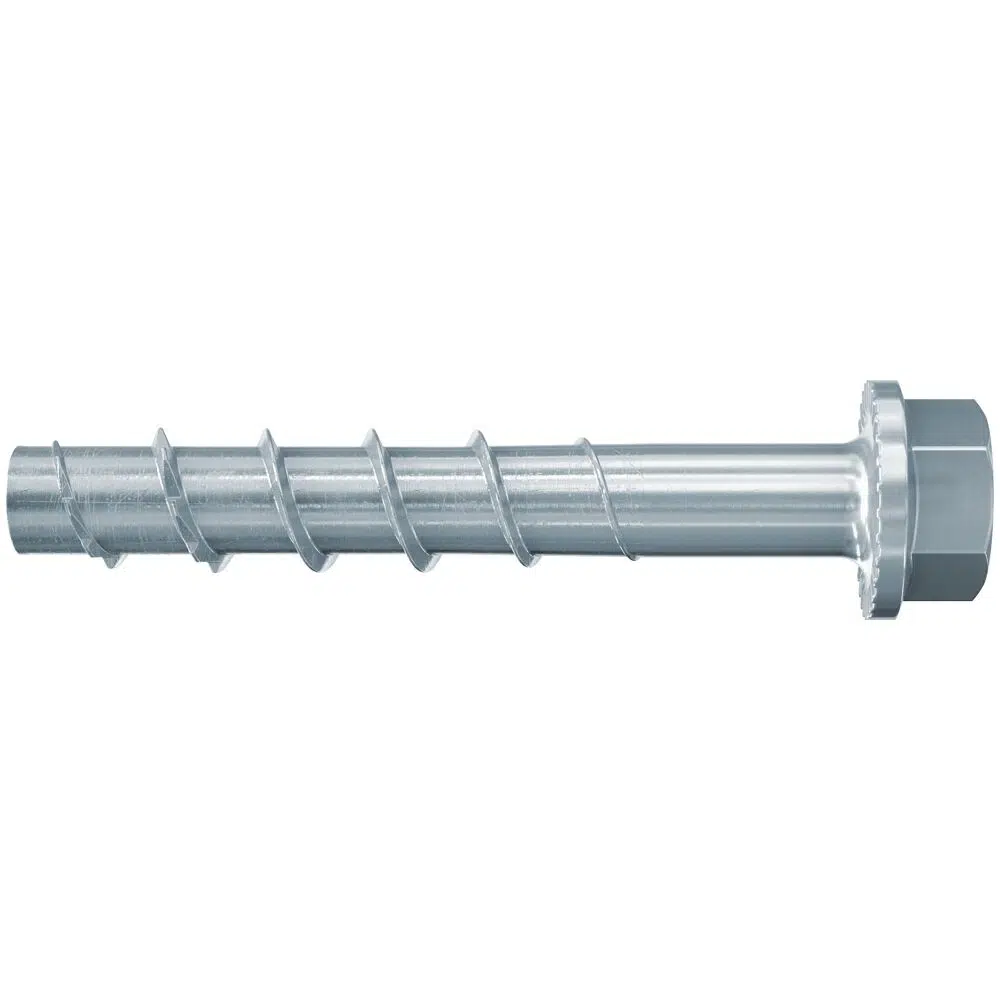

fischer UltraCut FBS II 10 x 200 145/135/115 US Sechskant mit U-Scheibe
Leistungsstarke und besonders lange Betonschraube mit drei zugelassenen Einbindetiefen für flexible Befestigungen.
Die fischer UltraCut FBS II 10 x 200 145/135/115 US ist eine leistungsstarke Betonschraube aus galvanisch verzinktem Stahl für professionelle Befestigungsaufgaben. Die spezielle Sägezahngeometrie unterstützt ein schnelles Einschneiden in den Beton und ermöglicht eine kraftsparende und komfortable Montage.
Durch die drei zugelassenen Einbindetiefen kann dieselbe Betonschraube für unterschiedliche Anbauteildicken eingesetzt werden. Bei einer Einbindetiefe von 55 mm sind Anbauteile bis 145 mm, bei 65 mm bis 135 mm und bei 85 mm bis 115 mm Dicke möglich. Damit eignet sich die 200 mm lange Ausführung besonders für Befestigungen mit großen Anbauteildicken.

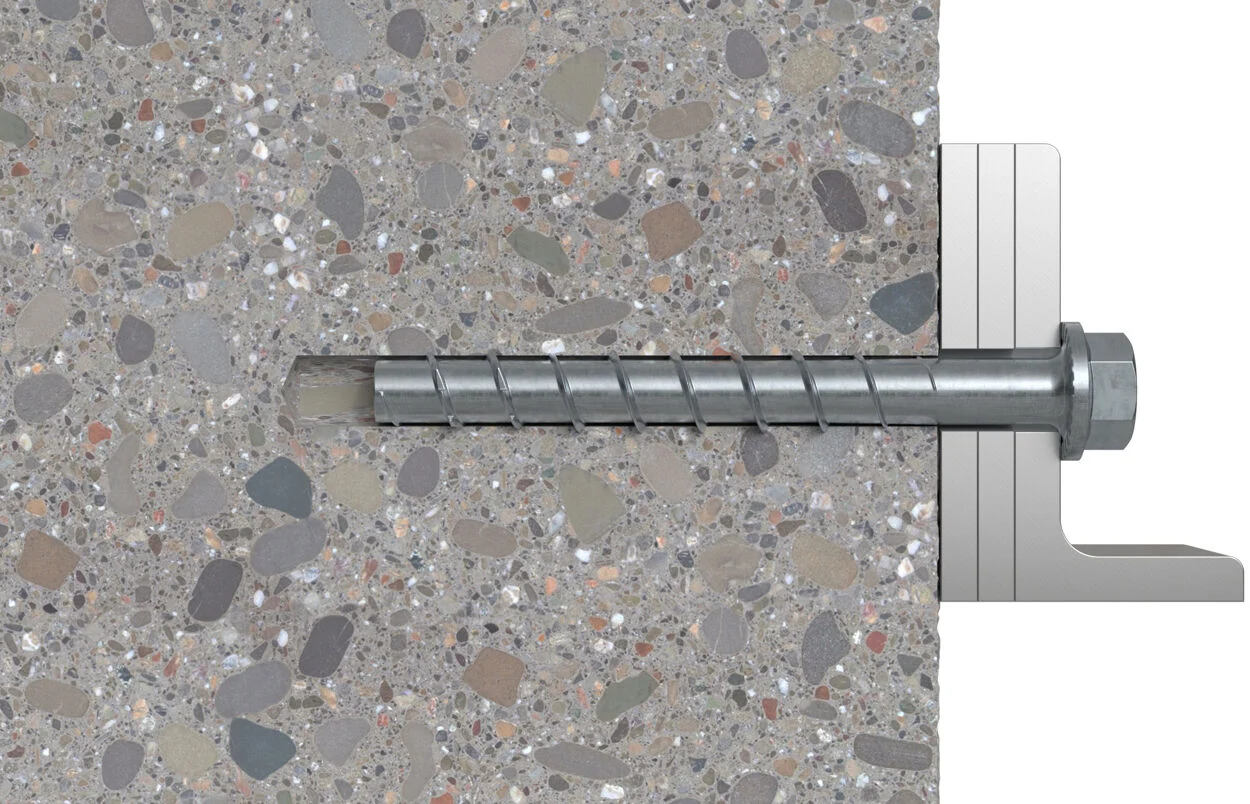

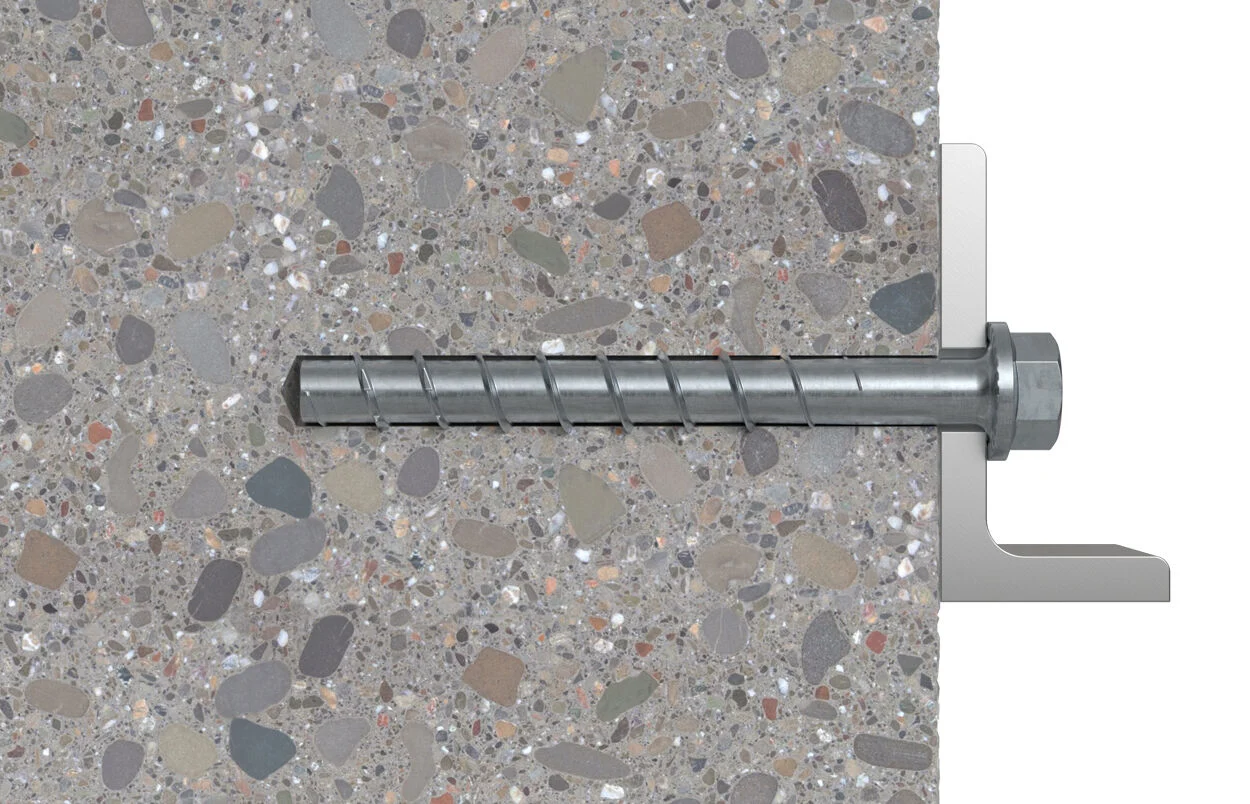

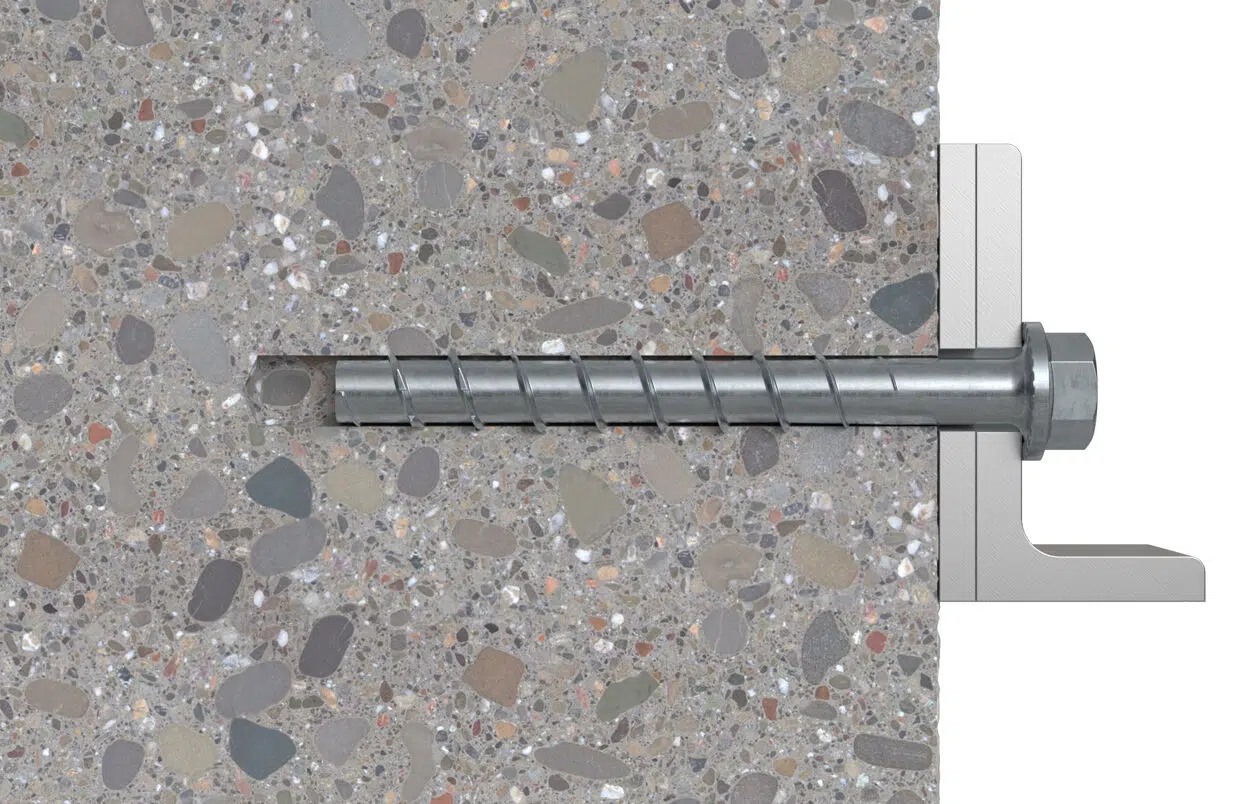

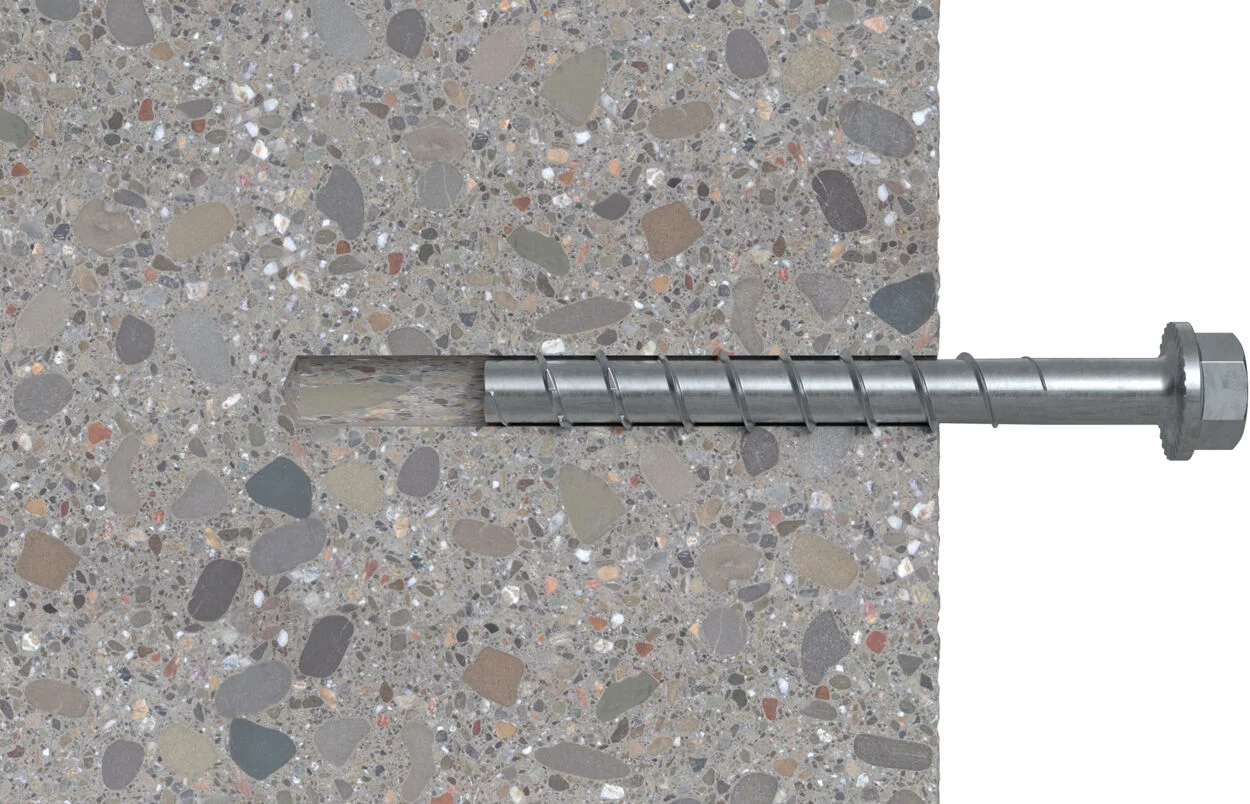

Die UltraCut FBS II wird in Durchsteckmontage gesetzt und benötigt einen Bohrdurchmesser von 10 mm. Der Sechskantkopf mit angeformter U-Scheibe bietet eine großflächige Auflage am Anbauteil und wird mit einer SW15-Stecknuss montiert. Durch die spreizdruckfreie Verankerung sind zudem geringe Rand- und Achsabstände möglich.
Die UltraCut FBS II eignet sich beispielsweise für die Befestigung von Geländern, Konsolen und Grundplatten, Metallprofilen, Anprallschutz und Schalungsstützen. Die spezielle Konstruktion und die unterschiedlichen Einbindetiefen ermöglichen eine hohe Flexibilität bei professionellen Befestigungsarbeiten.
Die zulassungskonforme Justage erlaubt außerdem, die Betonschraube bis zu zweimal zu lösen, um das Anbauteil zu unterlegen oder auszurichten und die Schraube anschließend wieder festzuziehen.
Die fischer UltraCut FBS II ist die Betonschraube für höchsten Montagekomfort. Die spezielle Sägezahngeometrie ermöglicht ein schnelles Einschneiden in den Beton.
Bei Montagen in Decke oder Boden ist keine Bohrlochreinigung notwendig. Dank nationaler Zulassung ist die Mehrfachverwendung bei temporärer Verankerung z. B. im Schalungsbau geregelt. Zur Montage der Mauerschraube wird ein Tangential-Schlagschrauber mit Schlagschrauber tauglicher Nuss oder ein spezieller TX Bit empfohlen.
Ideal ist die Betonschraube beispielsweise für die Befestigung von Geländern, Anprallschutz, Konsolen oder Schalungsstützen.
HAUPTMERKMALE
-
Die leistungsstarke Betonschraube für höchsten Montagekomfort.
- Größte Flexibilität in Last und Anbauteildicke durch bis zu drei zugelassene Einschraubtiefen.
- Die spezielle Sägezahngeometrie ermöglicht ein schnelles Einschneiden in den Beton.
- Bei vertikaler Montage (in Decken und Böden) und der Verwendung von Hohlbohrern ist eine Bohrlochreinigung nicht erforderlich. Bei Bohrungen in den Boden muss 3x Bohrdurchmesser tiefer gebohrt werden.
- Die spreizdruckfreie Verankerung (Hinterschnitt) sorgt für geringste Rand- und Achsabstände.
- Die ETA Bewertung deckt die Anwendung in gerissenem Beton, sowie die seismischen Leistungskategorien C1 und C2 ab.
- Die zulassungskonforme Justage erlaubt es, die Betonschraube 2x zu lösen, das Anbauteil zu unterlegen und/oder auszurichten.
- Die nationale Zulassung regelt die Mehrfachverwendung bei temporärer Verankerung (z.B. Schalungsbau).

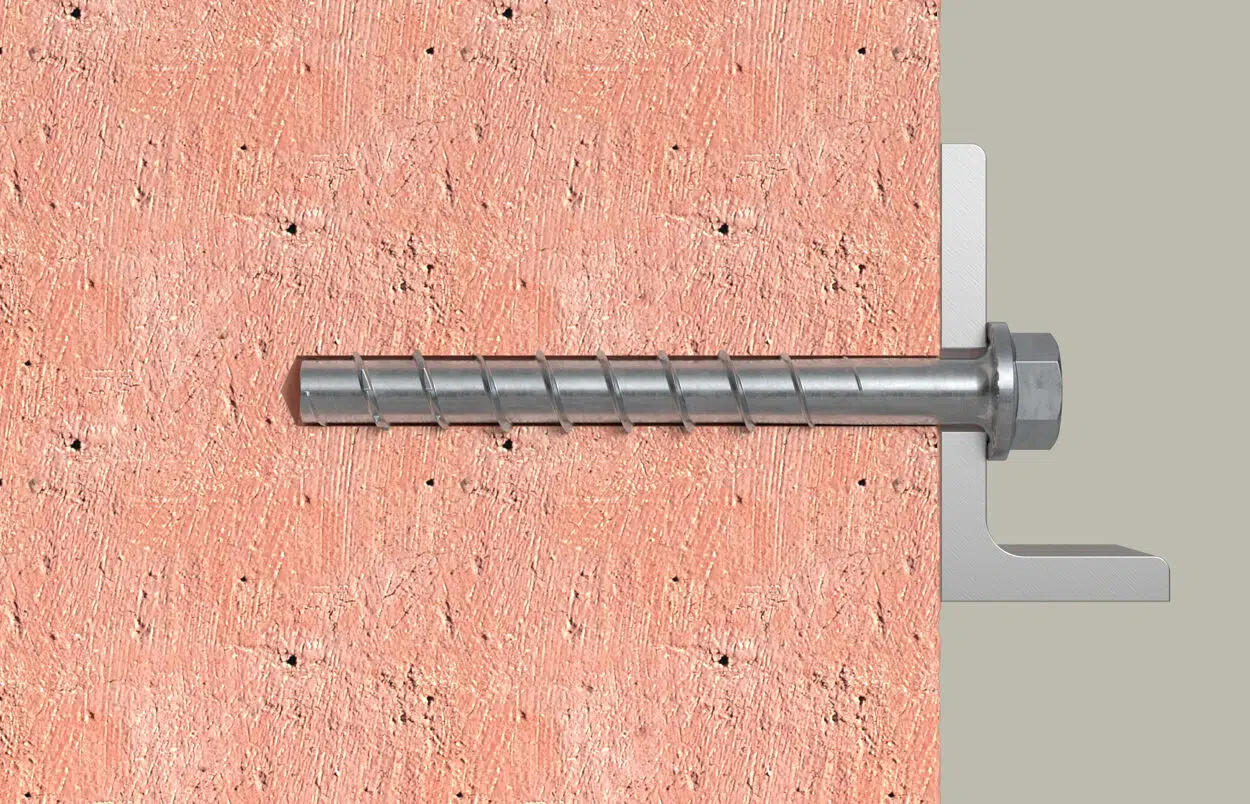

- Die Betonschraube FBS II 6-10 aus galvanisch verzinktem Stahl, mehrfachbeschichtetem Stahl CP und Edelstahl besitzt eine ETA für die Steine Mauerziegel Mz (EN771-1), Kalksandsvolsltein KS (EN771-2) und Kalksandlochstein KSL (EN771-2) für den flexiblen Einsatz in unterschiedlichen Untergründen.
- Bei der Montage der Betonschraube FBS II 6-10 aus galvanisch verzinktem Stahl, mehrfachbeschichtetem Stahl und Edelstahl in Mauerwerk kann auch zwischen den Fugen und in der Gruppe, bei verputzten Mauerwerks-Untergründen, montiert werden.
Anwendung und Zulassung
Anwendungen
- Geländer
- Konsolen/Grundplatten
- Metallprofile
- Regalanlagen
- Anprallschutz
- Schwellen-/Balkenverankerungen
- Temporäre Verankerung von z. B. Baustelleneinrichtungen
- Schalungsstützen
- Verstärkung von Brücken
- Sanierung von maroden oder alten Gebäuden
- Sanierung von Parkhäusern
Baustoffe
- Zugelassen für:
- Beton C20/25 bis C50/60, gerissen und ungerissen
- Verstärkung bestehender Betonkonstruktionen
- Mauerziegel Mz (EN771-1)
- Kalksandsvolsltein KS (EN771-2)
- Kalksandlochstein KSL (EN771-2)
Auch geeignet für:
- Beton C12/15
- Vollbaustoffe
- Mauerwerk mit dichtem Gefüge
Zulassungen
- ETA-15/0352
- ETA-20/0134
- ETA-20/0321
- DoP No. 0185
- DoP No. 0227
- DoP No. 0311
- Z-21.8-2049
- VdS CEA 4001 :2008-11(03)

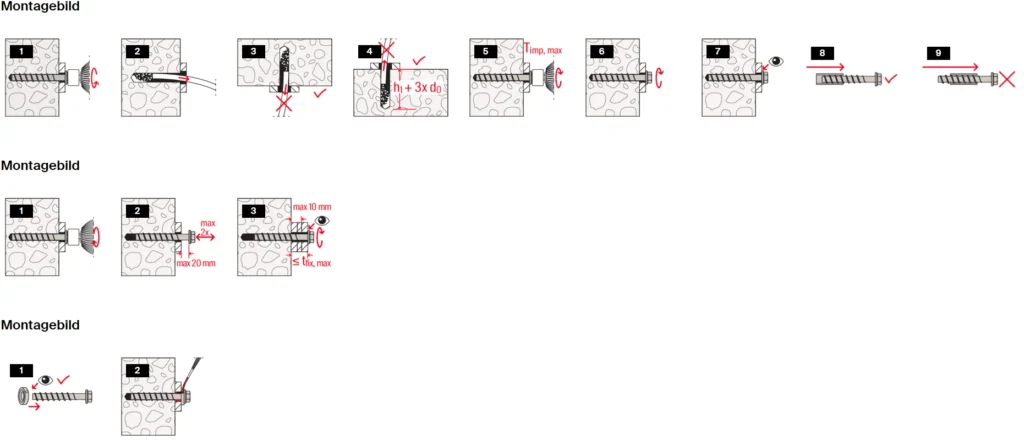

Montageanleitung
- Die UltraCut FBS II ist geeignet für die Durchsteckmontage.
- Bei Montage in Decke und Boden oder unter Verwendung von Hohlbohrern ist eine Bohrlochreinigung nicht erforderlich. Bei Bohrungen im Boden muss 3x Bohrdurchmesser tiefer gebohrt werden.
- Zur Montage wird ein Tangential-Schlagschrauber mit Schlagschrauber tauglicher Nuss oder ein spezieller TX Bit empfohlen.
- Mit Anliegen des Schraubenkopfes am Anbauteil, so dass die Schraube sich nicht mehr weiter eindrehen lässt, ist die korrekte Montage der Schraube gewährleistet (optische Setzkontrolle).

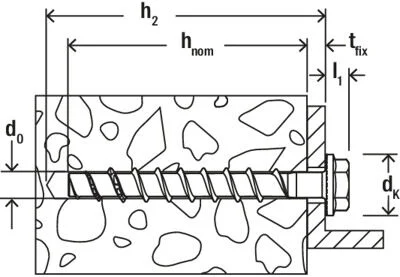

Technische Daten
DIBt-Zulassung
Bohrernenndurchmesser (d0) 10 mm
Min. Bohrlochtiefe bei Durchsteckmontage (h2) 210 mm
Schraubenabmessung (ds x ls) 12,0 x 200 mm
Nominelle Einbindetiefe / Anbauteildicke (hnom1 / tfix) 55 / 145 mm
Nominelle Einbindetiefe / Anbauteildicke (hnom2 / tfix) 65 / 135 mm
Nominelle Einbindetiefe / Anbauteildicke (hnom3 / tfix) 85 / 115 mm
Antrieb SW 15
Verpackungsvariante Faltschachtel
Menge 20 Stück
GTIN (EAN-Code) 4048962251494
Medien und Downloads
Hersteller:
fischer Austria GmbH
Straße: Wiener Straße 95
PLZ / Ort: 2514 Traiskirchen
Telefon: +43 (0) 2252 / 53730
Homepage: www.fischer.at
E-Mail: office@fischer.at
Sicherheitshinweise & Anleitungen:
- Nur gemäß den gültigen ETA-Zulassungen verwenden.
- Vorgeschriebenen Bohrdurchmesser und Bohrlochtiefe einhalten.
- Nur in geeigneten Untergründen montieren.
- Beschädigte Schrauben nicht verwenden.
- Montage gemäß den Herstellervorgaben durchführen.
- Geeignetes Montagewerkzeug verwenden.
- Schutzausrüstung bei Bohr- und Montagearbeiten tragen.
