Fischer Langschaftdübel SXRL 10 x 140 FUS Sechskantschraube mit U-Scheibe
ab 2,41 €
SKU: FISCH522723
Kategorien: Dübel- Verankerungstechnik, Eisen/Schrauben
Marke: Fischer
Hersteller: Fischer
Beschreibung

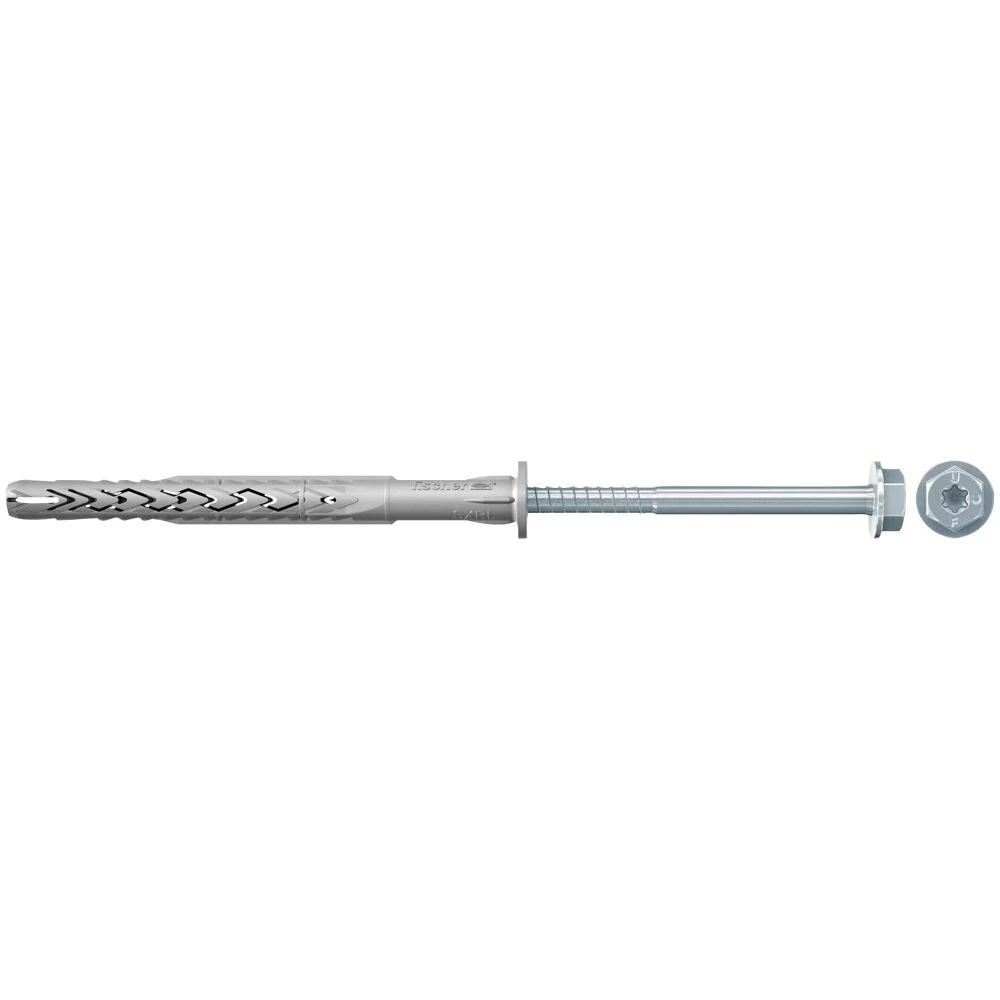

Fischer Langschaftdübel SXRL 10 x 140 FUS Sechskantschraube mit U-Scheibe
Vielseitiger Langschaftdübel mit galvanisch verzinkter Sechskantschraube und angeformter U-Scheibe für Metallkonstruktionen.
Der fischer SXRL 10 x 140 FUS ist ein leistungsfähiger Langschaftdübel mit vormontierter Sechskantschraube und angeformter U-Scheibe. Die Schraube besteht aus galvanisch verzinktem Stahl. Diese FUS-Ausführung empfiehlt fischer insbesondere für die Befestigung von Metallkonstruktionen. Fischer
Eine Besonderheit des SXRL ist das lange Spreizelement mit mehreren möglichen Verankerungstiefen. Beim SXRL 10 stehen 50, 70 und 90 mm zur Verfügung. Beim 140-mm-Dübel ergeben sich dadurch Nutzlängen von 90, 70 beziehungsweise 50 mm. Der Dübel lässt sich somit flexibel an unterschiedliche Befestigungssituationen und Anbauteildicken anpassen. Fischer
In Lochsteinmauerwerk arbeiten die zwei Spreizzonen des Dübels so, dass die Kräfte gleichmäßig in den Baustoff eingeleitet werden. Dadurch sollen insbesondere dünne und empfindliche Stege in Lochsteinen geschont werden. In Porenbeton und Vollbaustoffen verbinden sich die beiden Spreizzonen dagegen zu einem langen Spreizelement und verteilen die Last großflächig in den Untergrund. Fischer
Der SXRL 10 x 140 FUS besitzt einen Bohrdurchmesser von 10 mm und eine Dübellänge von 140 mm. Bei der Durchsteckmontage beträgt die erforderliche Mindestbohrlochtiefe 150 mm. Längere Rippen am Dübel reduzieren beim Tiefersetzen das Mitdrehen und erleichtern dadurch die Montage. Fischer
Der Langschaftdübel ist unter anderem für Hochlochziegel, Porenbeton, Hohlblocksteine aus Leichtbeton, Kalksandlochstein, Wärmedämmblöcke, Vollblöcke aus Leicht- und Normalbeton, Vollziegel, Kalksandvollstein sowie Beton ab C12/15 zugelassen. Darüber hinaus nennt fischer Naturstein mit dichtem Gefüge und Vollgipsplatten als geeignete Untergründe. Fischer
Typische Anwendungen sind Fassaden-, Decken- und Dachunterkonstruktionen aus Metall, Balkenschuhe, Fenster, Tore und Türen, Jalousien, Handläufe, Metallwinkel, Metallhalterungen, Führungsschienen, Kabelkanäle, Kabelrinnen und Heizkörper. Darüber hinaus sind beispielsweise Garderoben, Küchenhängeschränke, TV-Konsolen, Wandregale und Leuchten mögliche Einsatzbereiche. Fischer
Für den SXRL liegen verschiedene Bewertungen und Zulassungen vor. Dazu zählt insbesondere die ETA-07/0121 für Kunststoffdübel zur Mehrfachbefestigung von nichttragenden Systemen in Beton und Mauerwerk. fischer führt für die Produktfamilie außerdem weitere nationale Zulassungen und Bewertungen auf. Fischer
Der fischer SXRL 10 x 140 FUS kombiniert damit einen vielseitigen Langschaftdübel mit einer galvanisch verzinkten Sechskantschraube und angeformter U-Scheibe. Durch die drei möglichen Verankerungstiefen lässt sich die Befestigung flexibel an unterschiedliche Montagesituationen anpassen.
Der fischer Langschaftdübel SXRL-FUS ist mit der fischer Sechskantschraube mit angeformter Scheibe und integrierter Bit-Aufnahme für Mehrfachbefestigungen von nicht tragenden Systemen in Mauerwerk, Beton und Porenbeton zugelassen.
In Lochsteinmauerwerk leiten die zwei Spreizzonen des Dübels gleichmäßig Kraft ein, in Porenbeton und Vollbaustoff vereinen sich diese zu einem langen Spreizelement.

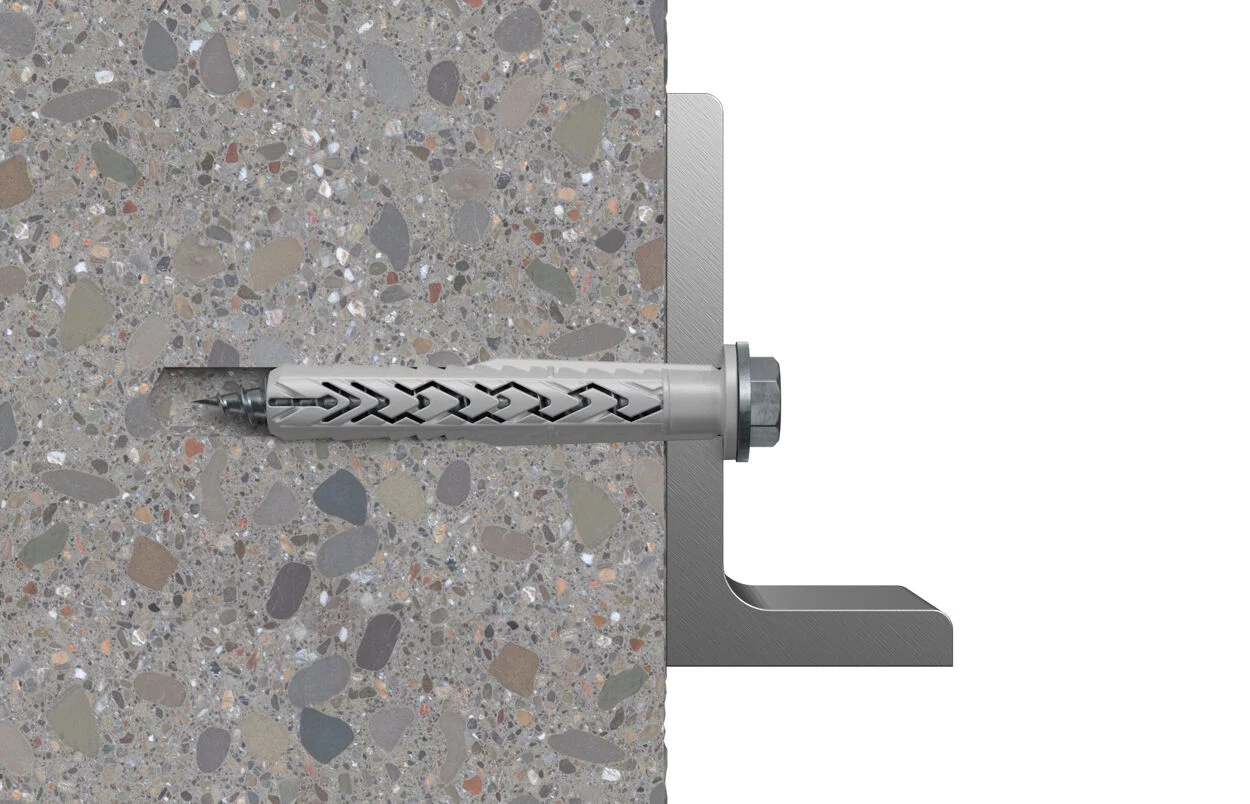

Mit der Sicherheitsschraube aus galvanisch verzinktem Stahl ist der Langschaftdübel für Befestigungen von Metallkonstruktionen geeignet.
HAUPTMERKMALE
- Der Vielseitige mit multipler Verankerungstiefe
- Das lange Spreizelement mit multiplen Verankerungstiefe 50, 70 und 90 mm für SXRL 8 und SXRL 10 und 70 und 90 mm für SXRL 14 macht den SXRL zu einem vielseitig einsetzbaren Produkt.
- Durch die besondere Geometrie des Dübels verteilen sich die Haltekräfte gleichmäßig im Bohrloch.
- Die Zulassung zur Einzelpunktbefestigung in gerissenem Beton macht den SXRL 10 bei Anwendungen, wie z.B. der Befestigung von Vordächern und Außengeländern, zum Spezialisten in Beton und zu einer wirtschaftlichen Alternative gegenüber Stahlankern.
- Beim Tiefersetzen verhindern die längeren Rippen ein Mitdrehen des Dübels bei der Montage.
- Der SXRL 14 ist zusätzlich für Anwendungen, die auf Druck beansprucht werden zugelassen und darf für Fassadenkonstruktionen verwendet werden, die ohne Wandhalter auf Abstand montiert werden.
- Der SXRL mit Nutzlängen bis 290 mm bietet für jede Anwendung den richtigen Dübel.
Anwendung und Zulassung
- Fassaden-, Decken- und Dachunterkonstruktionen aus Metall
- Balkenschuh
- Fenster
- Tore und Türen
- Jalousien / Klappläden
- Handläufe
- Garderoben
- Küchenhängeschränke
- TV-Konsolen
- Wandregale
- Leuchten
- Bewegungsmelder
- Wandbekleidungen
- Metallwinkel
- Metallhalterungen
- Führungsschienen
- Kabelkanäle
- Kabelrinnen
- Heizkörper
- Hochlochziegel
- Porenbeton
- Hohlblock aus Leichtbeton
- Kalksand-Lochstein
- Wärmedämmblöcke
- Vollblock aus Leicht- und Normalbeton
- Vollziegel
- Kalksand-Vollstein
- Beton ≧ C12/15
Auch geeignet für:
- Naturstein mit dichtem Gefüge
- Vollgips-Platten
- ETA-07/0121
- DoP No. 0329
- Z-21.2-2092
- 21-009-1(2)

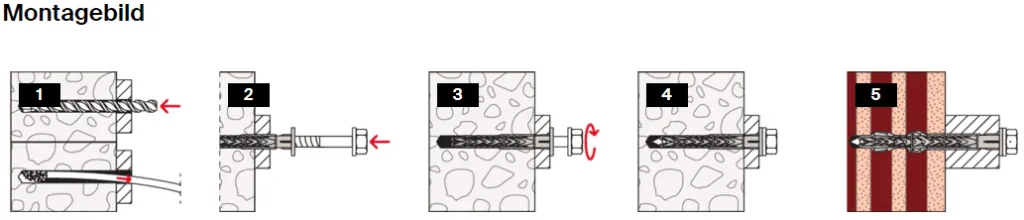

Montageanleitung
- Der SXRL ist geeignet für die Durchsteckmontage.
- In Lochsteinmauerwerk wird durch die zwei Spreizzonen eine untergrundschonende Krafteinleitung gewährleistet. Die porösen Steinstege werden durch die zweite Spreizzone nicht zerstört und können dadurch zur Kraftweiterleitung herangezogen werden.
- Die zwei Spreizzonen vereinen sich im Porenbeton und Vollbaustoffen zu einem langen Spreizelement und garantieren eine gleichmäßige, flächige Lastverteilung in den Untergrund.
- Empfehlenswert zur Befestigung von Metallkonstruktionen.
- Bei Holzkonstruktionen sind Senkkopfschrauben zu empfehlen.

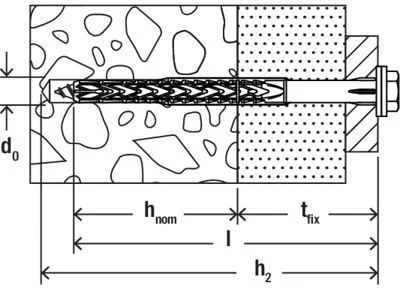

Technische Daten
ETA-Zulassung | |
|---|---|
Bohrernenndurchmesser(d0) | 10 mm |
Dübellänge(l) | 140 mm |
Min. Bohrlochtiefe bei Durchsteckmontage(h2) | 150 mm |
Nutzlänge bei Verankerungstiefe 50 mm(tfix) | 90 mm |
Nutzlänge bei Verankerungstiefe 70 mm(tfix) | 70 mm |
Nutzlänge bei Verankerungstiefe 90 mm(tfix) | 50 mm |
Antrieb | TX40 / SW 13 |
Zulassung / Bewertung | Beton, Mauerwerk, Porenbeton |
Produkttyp | Langschaftdübel mit Schraube |
Verpackungsvariante | Faltschachtel |
Profi / DIY | DIY, Profi |
Menge | 50 Stück |
GTIN (EAN-Code) | 4048962180978 |
Medien und Downloads
Hersteller:
fischer Austria GmbH
Straße: Wiener Straße 95
PLZ / Ort: 2514 Traiskirchen
Telefon: +43 (0) 2252 / 53730
Homepage: www.fischer.at
E-Mail: office@fischer.at
Sicherheitshinweise & Anleitungen:
- Nur gemäß den gültigen ETA-Zulassungen verwenden.
- Vorgeschriebenen Bohrdurchmesser und Bohrlochtiefe einhalten.
- Nur in geeigneten Untergründen montieren.
- Beschädigte Schrauben nicht verwenden.
- Montage gemäß den Herstellervorgaben durchführen.
- Geeignetes Montagewerkzeug verwenden.
- Schutzausrüstung bei Bohr- und Montagearbeiten tragen.
