fischer SXR 10 x 120 Langschaftdübel kaufen

fischer Langschaftdübel SXR 10 x 120

Art.-Nr.

FISCH47569

Hersteller-Nr.

47569

EAN

4006209475690

ab 0,99 €

Lieferzeit: ca. 3–5 Werktage

Versand nach AT & DE 7,99 € · ab 99,00 € versandkostenfrei

Bohrernenndurchmesser: 10 mm
Dübellänge: 120 mm
Material: Nylon

Gratisversand ab € 99 nach Österreich und Deutschland (ausgenommen Speditionsartikel)

Abholung in Linz direkt im Geschäft

Persönliche Fachberatung telefonisch oder im Geschäft

Netto für Firmen in Deutschland mit gültiger USt-IdNr. (steuerfreie innergemeinschaftliche Lieferung)

Beschreibung

fischer Langschaftdübel SXR 10 x 120

Der fischer Langschaftdübel SXR 10 x 120 ist ein vielseitig einsetzbarer Langschaftdübel aus hochwertigem Nylon. Seine spezielle Geometrie ermöglicht den Einsatz sowohl in Vollbaustoffen als auch in Lochbaustoffen und macht ihn zu einer flexiblen Lösung für zahlreiche Montagearbeiten.

Als geeignete Baustoffe nennt fischer unter anderem Hochlochziegel, Porenbeton, Hohlblocksteine aus Leichtbeton, Kalksandlochstein, Wärmedämmblöcke, Vollblöcke aus Leicht- und Normalbeton, Vollziegel, Kalksandvollstein und Beton ab C12/15. Auch Naturstein mit dichtem Gefüge und Vollgipsplatten werden als geeignete Untergründe aufgeführt.

Vorteile auf einen Blick

Dübellänge: 120 mm
Material: Nylon
fischer Langschaftdübel SXR 10 x 120

Typische Einsatzbereiche sind Holzunterkonstruktionen, Jalousien und Klappläden, Handläufe, Garderoben, Wandregale, Leuchten, Bewegungsmelder, Wandbekleidungen, Metallwinkel und -halterungen sowie Kabelkanäle und Kabelrinnen.

Der SXR 10 x 120 besitzt eine Dübellänge von 120 mm und benötigt ein Bohrloch mit 10 mm Nenndurchmesser. Bei einer Mindestverankerungstiefe von 50 mm können Anbauteile mit einer Dicke von bis zu 70 mm befestigt werden. Als passende Schraubenabmessung führt fischer 7,0 mm auf.

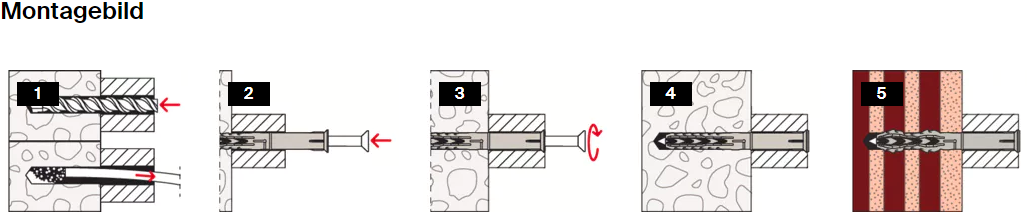

Die Montage erfolgt als Durchsteckmontage. In Vollbaustoffen spreizt sich der Dübel und erzeugt dadurch die erforderliche Verankerung. In Lochbaustoffen werden die Lasten im Bereich der Steinstege übertragen. Bei Hochlochziegel soll ausschließlich im Drehgang ohne Schlag gebohrt werden, um die Steinstege nicht zu beschädigen.

Die erforderliche Mindestbohrlochtiefe beträgt 130 mm. Da diese Variante ohne Schraube geliefert wird, kann die geeignete Schraube entsprechend dem jeweiligen Anbauteil und der Befestigungssituation ausgewählt werden.

Für die SXR-Produktfamilie besteht außerdem die ETA-07/0121 für Kunststoffdübel zur Verwendung bei redundanten, nichttragenden Systemen in Beton und Mauerwerk; fischer führt dazu die DoP No. 0329. Für zulassungsrelevante Anwendungen sind die Bedingungen der ETA und die jeweils vorgesehene Dübel-Schrauben-Kombination zu beachten.

Der fischer Langschaftdübel SXR ist ein Dübel aus hochwertigem Nylon. Dank der besonderen Dübelgeometrie kann der SXR in Vollbaustoffen und Lochbaustoffen eingesetzt werden.

Aufgrund der geringen Verankerungstiefe von nur 30 mm lässt sich der Langschaftdübel besonders wirtschaftlich verarbeiten. Der fischer Langschaftdübel SXR ist für die Befestigung von Holzunterkonstruktionen, Garderoben und Leuchten geeignet.

Der Effiziente mit kurzem Spreizelement Die spezielle Funktionsweise ermöglicht bei einer Verankerungstiefe von nur 30 mm den Einsatz in Voll- und Lochbaustoffen und sorgt so für eine wirtschaftliche Befestigung.

Anwendungen

Holzunterkonstruktionen
Jalousien / Klappläden
Handläufe
Garderoben
Wandregale
Leuchten
Bewegungsmelder
Wandbekleidungen
Metallwinkel
Metallhalterungen
Kabelkanäle
Kabelrinnen

Baustoffe

Hochlochziegel
Porenbeton
Hohlblock aus Leichtbeton
Kalksand-Lochstein
Wärmedämmblöcke
Vollblock aus Leicht- und Normalbeton
Vollziegel
Kalksand-Vollstein
Beton ≧ C12/15
Naturstein mit dichtem Gefüge
Vollgips-Platten

Technische Daten

Dübellänge	120 mm
Material	Nylon
Bohrernenndurchmesser	10 mm
Min. Bohrlochtiefe bei Durchsteckmontage	130 mm
Max. Dicke des Anbauteils	70 mm
Produkttyp	Langschaftdübel

Bei KINDLINGER bestellen

Bei Fragen zur Auswahl beraten wir dich persönlich bei KINDLINGER in Linz.

Ausführung und Menge wählen Persönlich beraten lassen

Hersteller

fischer Austria GmbH
Straße: Wiener Straße 95
PLZ / Ort: 2514 Traiskirchen
Telefon: +43 (0) 2252 / 53730
Homepage: www.fischer.at
E-Mail: office@fischer.at

Sicherheitshinweise & Anleitungen

Nur gemäß den gültigen ETA-Zulassungen verwenden.
Vorgeschriebenen Bohrdurchmesser und Bohrlochtiefe einhalten.
Nur in geeigneten Untergründen montieren.
Beschädigte Schrauben nicht verwenden.
Montage gemäß den Herstellervorgaben durchführen.
Geeignetes Montagewerkzeug verwenden.
Schutzausrüstung bei Bohr- und Montagearbeiten tragen.
