Beschreibung

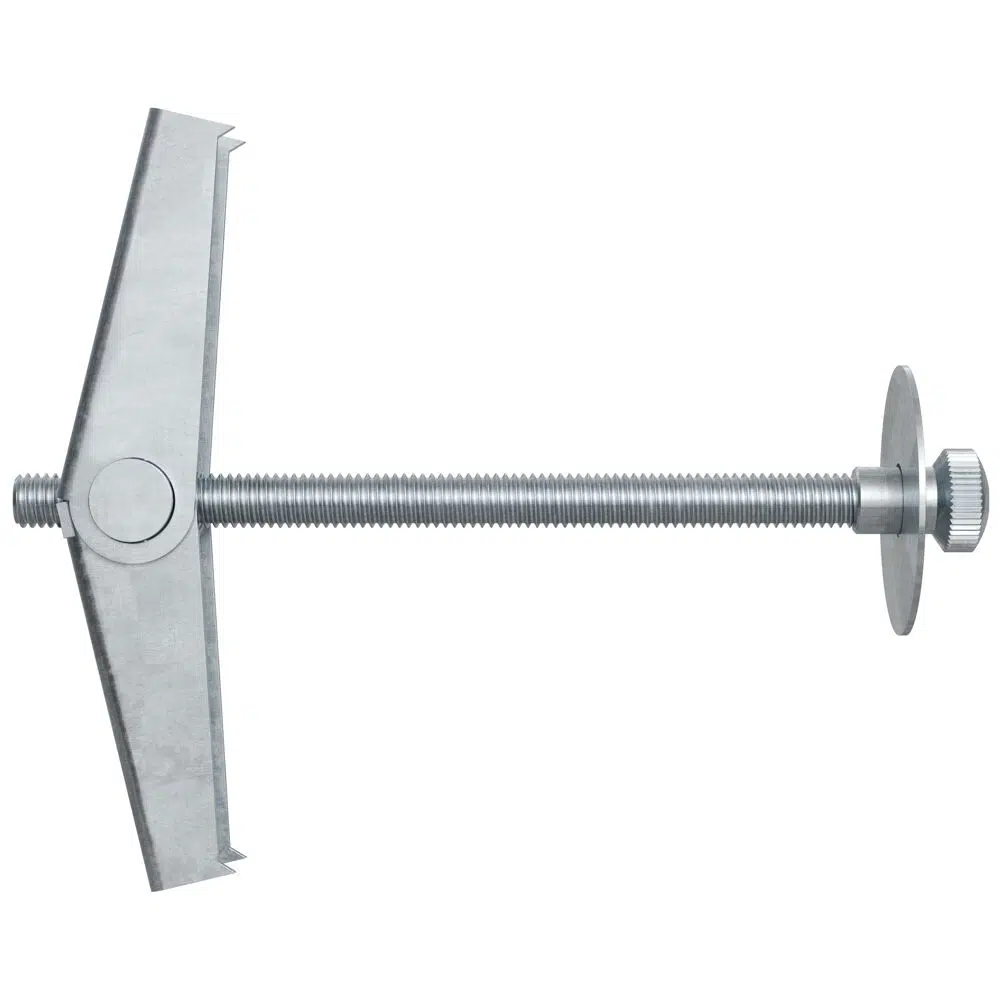

Fischer Kippdübel KD 4
Der fischer Kippdübel KD 4 ist eine praktische Befestigungslösung aus Metall für leichte Anbauteile in Gipskarton- und Gipsfaserplatten, Spanplatten, Sperrholzplatten sowie Hohldecken aus Ziegel und Beton. Seine Konstruktion eignet sich besonders für Befestigungen in Plattenbaustoffen, hinter denen ein ausreichend großer Hohlraum vorhanden ist.
Nach dem Einführen in das Bohrloch öffnet sich das Tragelement selbstständig hinter der Platte. Dadurch wird die auftretende Last auf eine größere Fläche verteilt und eine zuverlässige Verankerung ermöglicht. Für die Montage ist kein spezielles Setzwerkzeug erforderlich.
Die lange M4 x 100 mm Gewindestange ermöglicht den Einsatz bei unterschiedlichen Plattenstärken und Anbauteildicken. Der KD 4 benötigt einen Bohrdurchmesser von 14 mm und eine Hohlraumtiefe von mindestens 34 mm. Die maximal zulässige Plattendicke beträgt 69 mm.
Typische Einsatzbereiche sind die Befestigung von Bildern, Leuchten, leichten Wandregalen, Handtuchhaltern, Spiegelschränken sowie Kabel- und Rohrschellen. Durch die selbstöffnende Konstruktion und die lange Gewindestange bietet der fischer KD 4 eine flexible Lösung für zahlreiche Befestigungsaufgaben im Hohlraumbereich.
Vorteile auf einen Blick
- Anwendungen
- Baustoffe
Technische Daten
| Der Hohlraumdübel für unterschiedliche Plattenstärken und große NutzlängenVorteileDie lange Gewindestange ermöglicht die Anwendung bei unterschiedlichen Plattenstärken und Anbauteildicken. | |
| Die Klappelemente öffnen sich selbstständig und ermöglichen eine einfache Montage. | |
| Kein spezielles Montagewerkzeug erforderlich | |

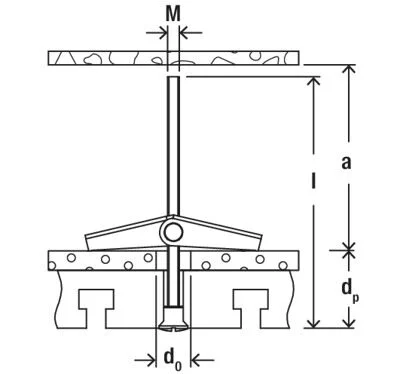

| Bohrernenndurchmesser (d | 14 mm |
|---|---|
| Max. Plattendicke (dp) | 69 mm |
| Min. Hohlraumtiefe (a) | 34 mm |
| Dübellänge (l) | 105 mm |
| Gewinde (ø x Länge) M4 | x 100 mm |
| Verpackungsvariante Faltschachtel | |
| Menge | 25 Stück |
| GTIN (EAN-Code) | 4006209801833 |
Im Detail
Mit dem fischer Federklappdübel KD können leichte Anbauteile wie Bilder, Leuchten und leichte Regale in Gipskarton- und Gipsfaserplatten, Spanplatten und Hohldecken aus Ziegelstein und Beton befestigt werden.

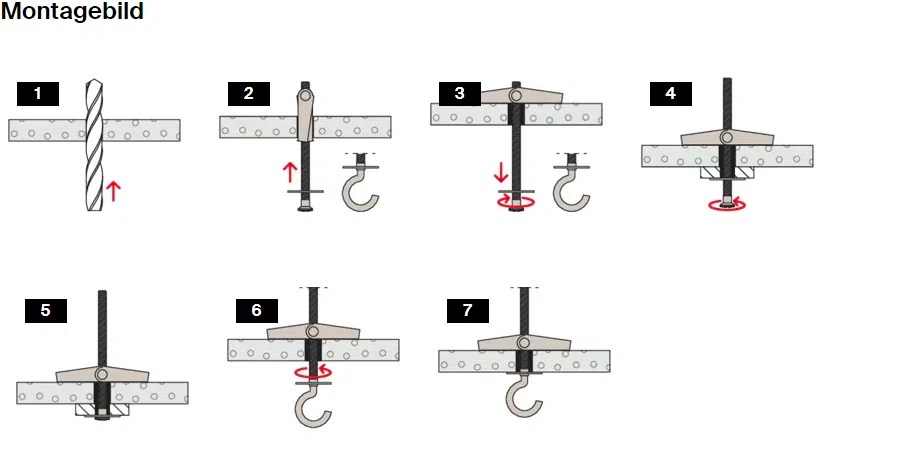

Der Federklappdübel wird in der Vorsteckmontage in das Bohrloch eingeführt und klappt hinter der Platte selbstständig auf. Dies erfordert kein spezielles Montagewerkzeug und erlaubt eine komfortable und schnelle Montage.
Ausstattung & Funktionen
Anwendungen
- Bilder
- Leuchten
- Leichte Wandregale
- Handtuchhalter
- Spiegelschränke
- Leichte Hängeschränke
- Kabel- und Rohrschellen
Baustoffe
- Gipskarton - und Gipsfaserplatten
- Hohldecken aus Ziegel und Beton
- Spanplatten
- Sperrholzplatten
Hersteller
fischer Austria GmbH
Straße: Wiener Straße 95
PLZ / Ort: 2514 Traiskirchen
Telefon: +43 (0) 2252 / 53730
Homepage: www.fischer.at
E-Mail: office@fischer.at
Sicherheitshinweise & Anleitungen
- Nur gemäß den gültigen ETA-Zulassungen verwenden.
- Vorgeschriebenen Bohrdurchmesser und Bohrlochtiefe einhalten.
- Nur in geeigneten Untergründen montieren.
- Beschädigte Schrauben nicht verwenden.
- Montage gemäß den Herstellervorgaben durchführen.
- Geeignetes Montagewerkzeug verwenden.
- Schutzausrüstung bei Bohr- und Montagearbeiten tragen.
