Beschreibung
Der vielseitige Metall-Hohlraumdübel für zuverlässige Befestigungen in Plattenbaustoffen.

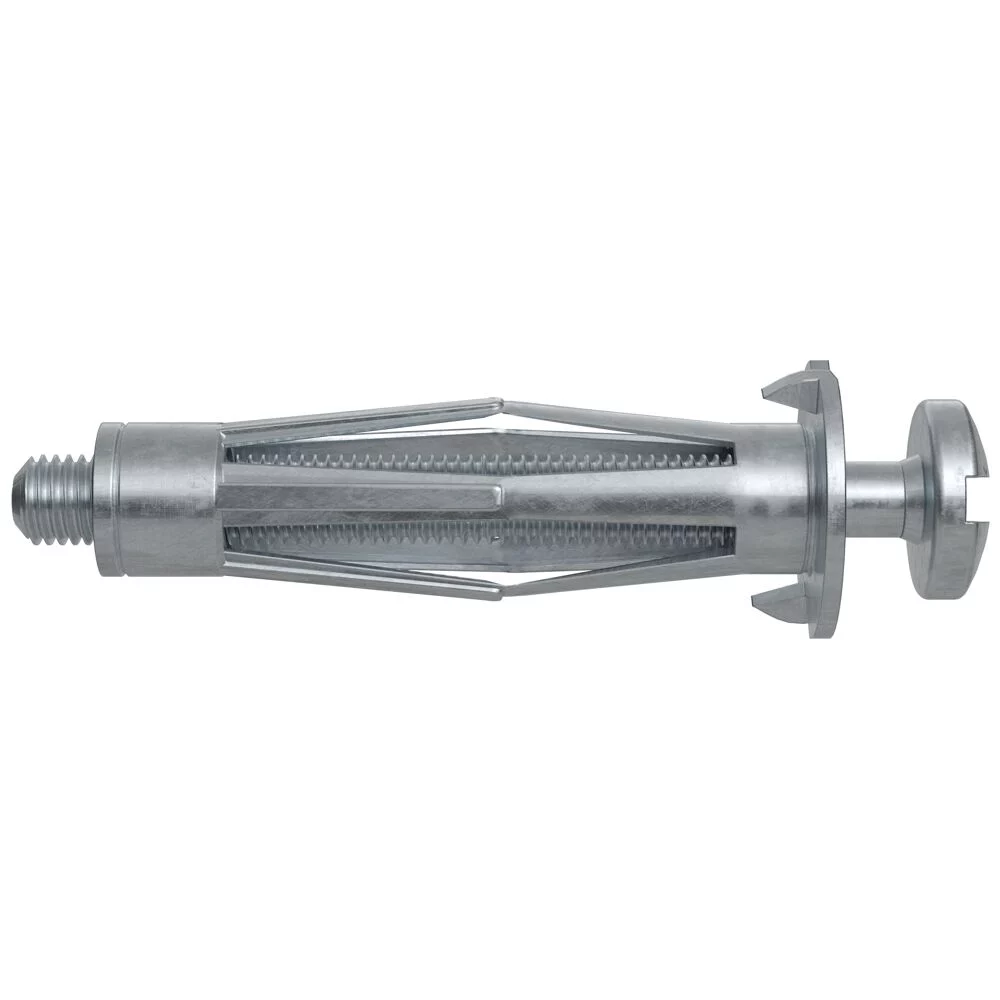

Der fischer Hohlraum-Metalldübel HM 5 x 52 S ist eine zuverlässige Befestigungslösung für Gipskarton- und Gipsfaserplatten, Spanplatten, Sperrholzplatten sowie weitere geeignete Plattenbaustoffe und Hohldecken. Der Dübel wird komplett mit einer passenden metrischen M5 x 58 mm Schraube geliefert.

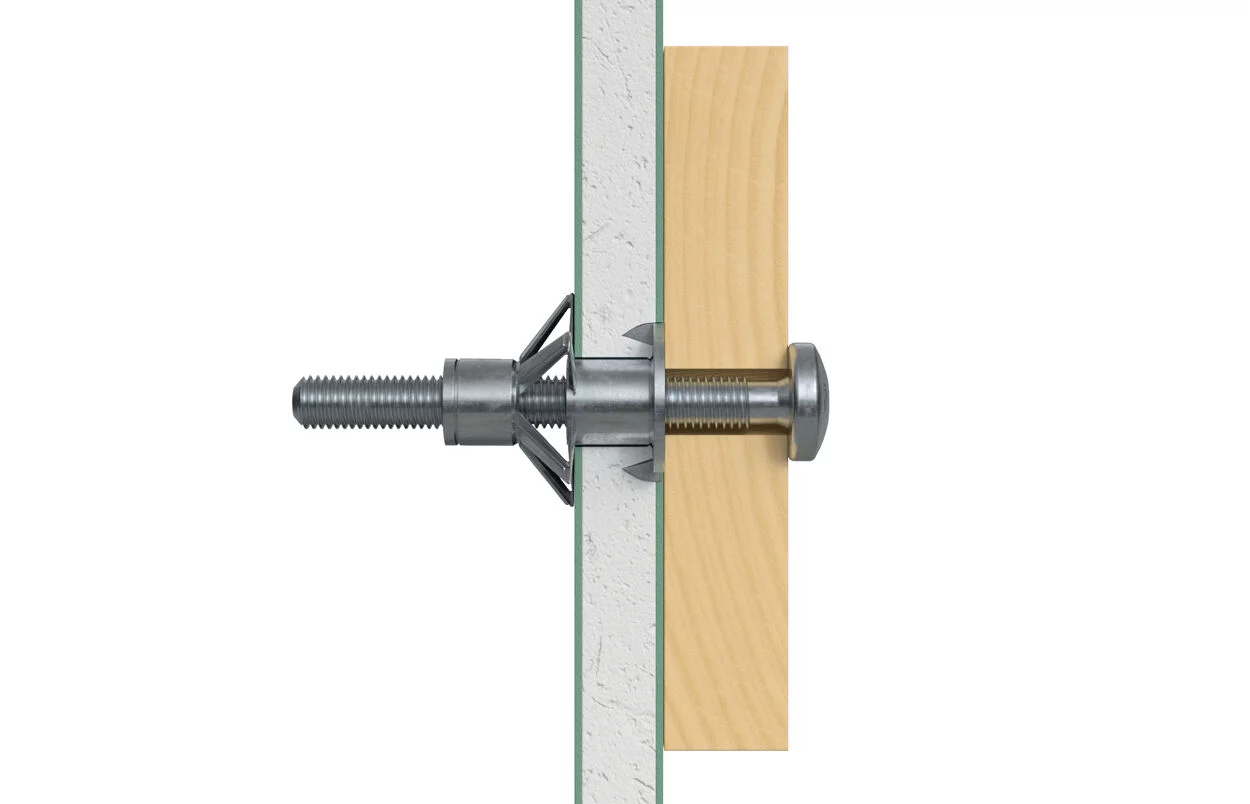

Bei der Montage spreizen sich die Arme des Metalldübels hinter der Platte auf und legen sich großflächig an deren Rückseite an. Dadurch wird die auftretende Last auf eine größere Fläche verteilt. Die Krallen am Dübelrand greifen gleichzeitig in den Plattenbaustoff und verhindern ein Mitdrehen während der Montage.
Der HM 5 x 52 S benötigt einen Bohrdurchmesser von 10 mm und ist für Plattendicken von 7 bis 21 mm geeignet. Das metrische Innengewinde ermöglicht es, die Schraube mehrfach zu lösen und wieder anzuziehen. Dadurch kann auch das befestigte Anbauteil bei Bedarf demontiert und erneut montiert werden.
Der Hohlraum-Metalldübel eignet sich unter anderem für die Befestigung von leichten Wandregalen, Spiegelschränken und Unterkonstruktionen. Die Montage erfolgt in Vorsteckmontage und kann besonders komfortabel mit einer geeigneten fischer Montagezange durchgeführt werden.
Vorteile auf einen Blick
- Anwendungen
- Baustoffe
Technische Daten
| Der vielseitige Hohlraumdübel aus Metall mit metrischer Schraube. Aufgrund des umfangreichen Sortimentes ist der HM für Plattenbaustoffe mit einer Dicke von | 3-50 mm und damit für eine Vielzahl an Anwendungen geeignet. |
|---|---|
| Das metrische Innengewinde ermöglicht das mehrfache Lösen und Befestigen des Anbauteils und bietet optimale Flexibilität. | |
| Die Spreizarme des HM sorgen für eine große Auflagefläche und ermöglichen somit eine hohe Tragfähigkeit. | |
| Die Krallen am Dübelrand dringen in den Plattenbaustoff ein, verhindern das Mitdrehen des Dübels und sorgen somit für eine sichere Montage. | |

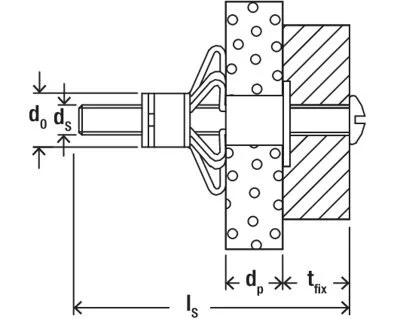

| Bohrernenndurchmesser (d | 10 mm |
| Plattendicke (dp) | 7 - 21 mm |
| Dübellänge (l) | 52 mm |
| Min. Bohrlochtiefe (h | 58 mm |
| Verpackungsvariante Faltschachtel | |
| Menge | 50 Stück |
| GTIN (EAN-Code) | 4048962164879 |
Im Detail
Der fischer Hohlraum-Metalldübel HM-S ist ein vielseitiger Hohlraumdübel mit metrischer Schraube für alle Plattenbaustoffe mit einer Wanddicke von 3 bis 50 mm.

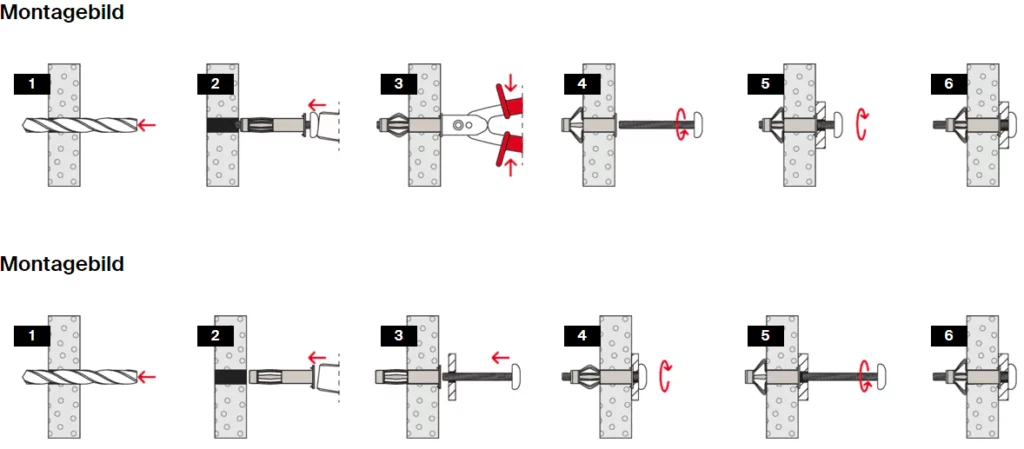

Der Dübel wird mit der Montagezange fischer HM-Z 1 in der Vorsteckmontage gesetzt. Mit der Zange wird der Dübel im Hohlraum gegen den Plattenbaustoff gezogen. Die Spreizarme klappen dabei auf und pressen sich an die Plattenrückseite.
Alternativ ist auch die Montage mit einem Schraubendreher oder einem Akku-Schrauber möglich. Durch das metrische Innengewinde kann das Anbauteil mehrfach befestigt und wieder gelöst werden. Der fischer Hohlraum-Metalldübel HM ist geeignet für die Befestigung von Leuchten, Bildern und leichten Wandregalen im Innenraum.
Ausstattung & Funktionen
Anwendungen
- Leichte Wandregale
- Spiegelschränke
- Unterkonstruktionen
Baustoffe
- Gipskarton - und Gipsfaserplatten
- Hohldecken
- Holzwolle-Leichtbauplatten
- Spanplatten
- Sperrholzplatten
Im Video
Hersteller
fischer Austria GmbH
Straße: Wiener Straße 95
PLZ / Ort: 2514 Traiskirchen
Telefon: +43 (0) 2252 / 53730
Homepage: www.fischer.at
E-Mail: office@fischer.at
Sicherheitshinweise & Anleitungen
- Nur gemäß den gültigen ETA-Zulassungen verwenden.
- Vorgeschriebenen Bohrdurchmesser und Bohrlochtiefe einhalten.
- Nur in geeigneten Untergründen montieren.
- Beschädigte Schrauben nicht verwenden.
- Montage gemäß den Herstellervorgaben durchführen.
- Geeignetes Montagewerkzeug verwenden.
- Schutzausrüstung bei Bohr- und Montagearbeiten tragen.
