Beschreibung
Bauaufsichtlich zugelassener Spezialdübel für sichere Befestigungen in Porenbeton.

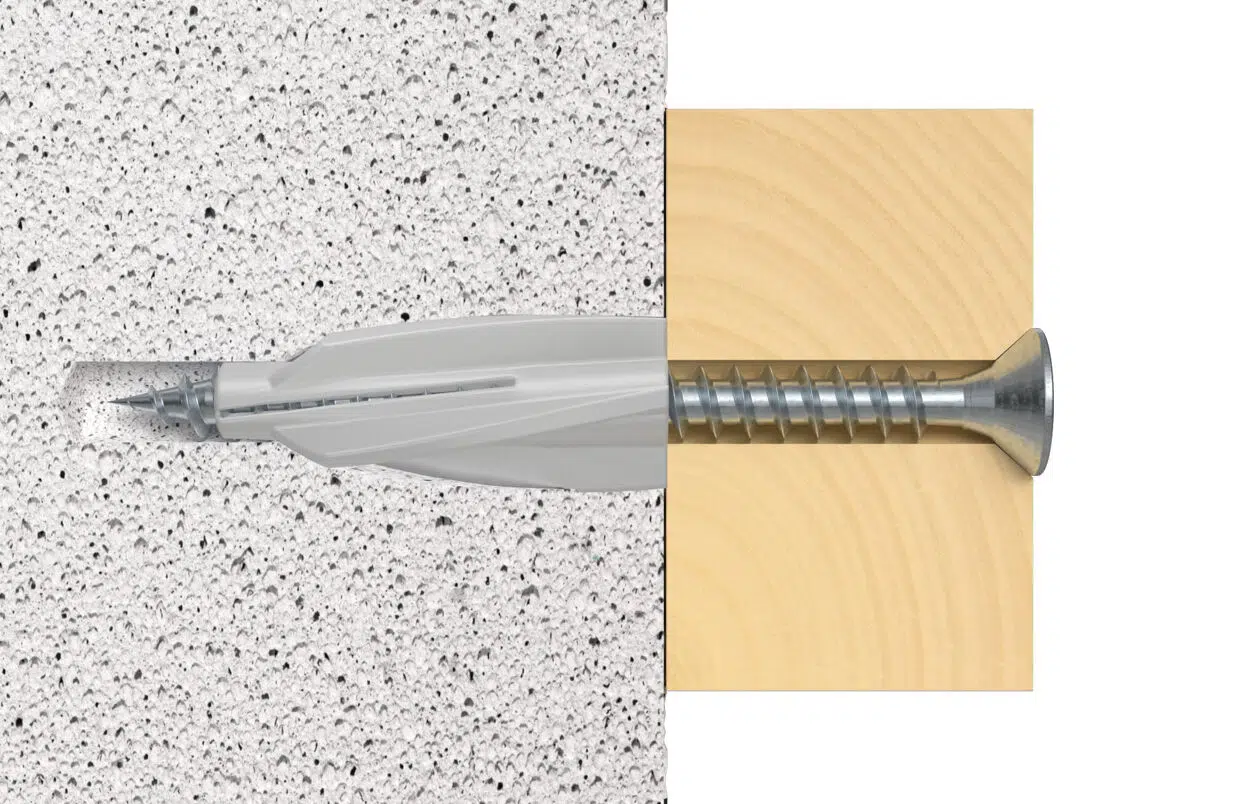

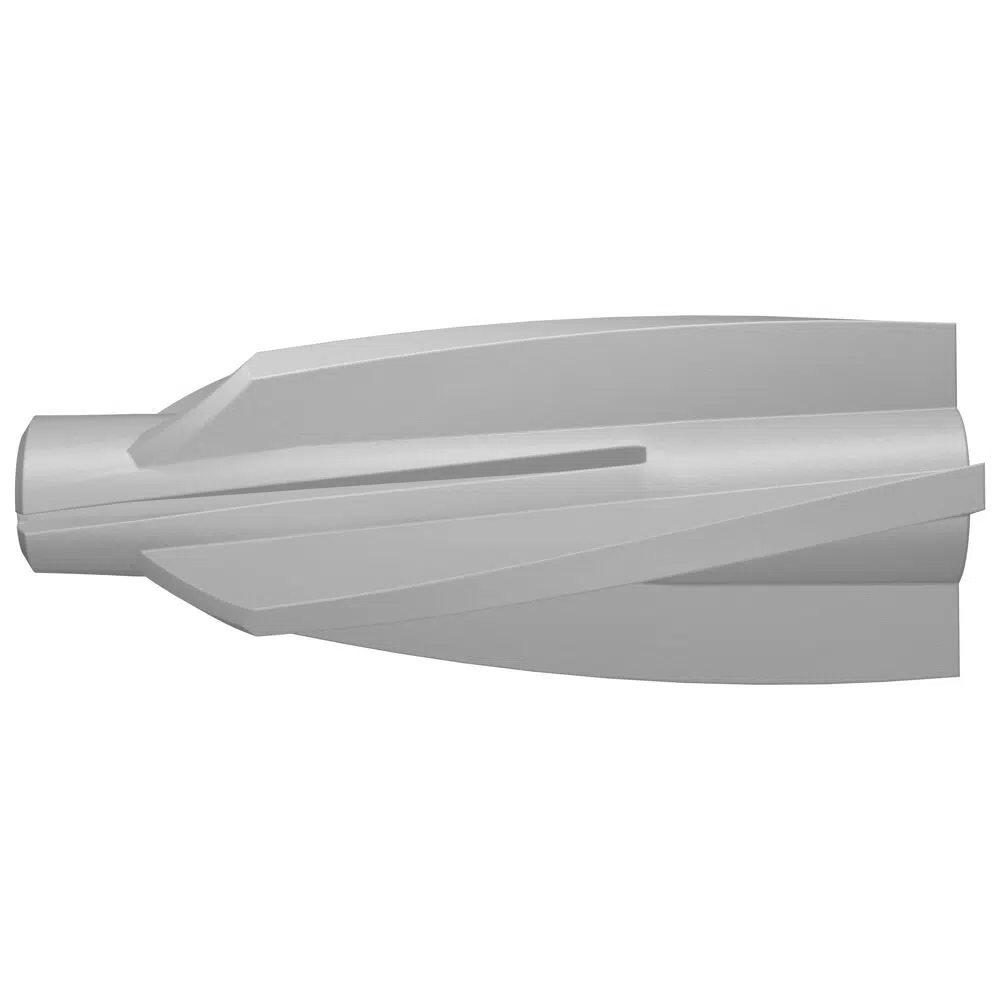

Der fischer Gasbetondübel GB 10 ist ein Spezialdübel aus hochwertigem Nylon für zuverlässige Befestigungen in Porenbeton. Seine charakteristischen spiralförmigen Außenrippen schneiden sich formschlüssig in den weichen Baustoff und sorgen dadurch für eine optimale Druckverteilung und hohe Haltewerte.
Der GB 10 eignet sich unter anderem zur Befestigung von leichten Kabeltrassen, Rohrleitungen, Geländern, Fassaden- und Dachkonstruktionen aus Holz oder Metall, leichten Vordachkonsolen, Briefkastenanlagen und Rankgittern. Als geeignete Baustoffe nennt fischer Porenbeton mit einer Druckfestigkeit von 2 bis 4 N/mm² sowie Porenbetonwand- und -deckenplatten mit 3,3 bis 4,4 N/mm².

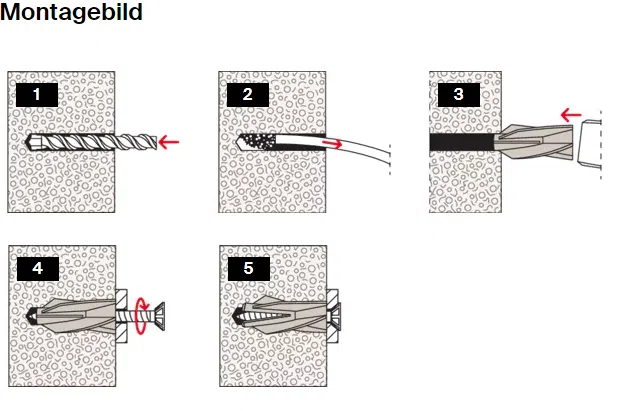

Die Montage erfolgt als Vorsteckmontage. Das Bohrloch wird im Drehgang hergestellt und der Dübel anschließend einfach mit einem Hammer in den Porenbeton eingeschlagen. Ein spezielles Setzwerkzeug ist nicht erforderlich. Die spiralförmigen Außenrippen stellen dabei die formschlüssige Verbindung zwischen Dübel und Baustoff her. fischer sieht den GB für den Einsatz in unverputztem Porenbeton vor.

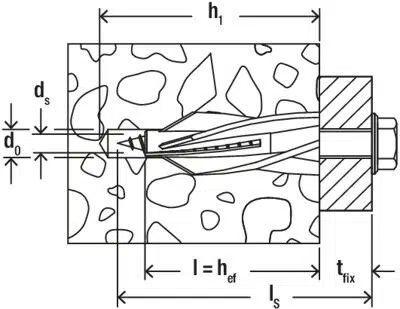

Der GB 10 ist 55 mm lang und benötigt einen Bohrernenndurchmesser von 10 mm sowie eine Mindestbohrlochtiefe von 65 mm. Als abgestimmte fischer Sicherheitsschraube ist ein Schraubendurchmesser von 7 mm vorgesehen.
Ein wesentlicher Vorteil dieser Ausführung ist die bauaufsichtliche Zulassung Z-21.2-123. Dadurch eignet sich der GB 10 in Verbindung mit der vorgesehenen fischer Sicherheitsschraube auch für zulassungsrelevante bzw. sicherheitsrelevante Befestigungen in Porenbeton. Für Anwendungen im Außenbereich bietet fischer passende Sicherheitsschrauben aus nichtrostendem Stahl an.
Vorteile auf einen Blick
- Anwendungen
- Baustoffe
Technische Daten
| Die spiralförmigen Außenrippen schneiden sich formschlüssig in den weichen Baustoff und sorgen für optimale Druckverteilung und Haltewerte. | |
| Das Einschlagen mit dem Hammer erfordert kein Spezialwerkzeug und spart somit Zeit und Kosten bei der Montage. | |
| In Verbindung mit der zugelassenen fischer Sicherheitsschraube in A4 kann der GB auch im Außenbereich (z. B. der Fassadenmontage) sicher eingesetzt werden. |
Im Detail
Der fischer Gasbetondübel GB ist ein bauaufsichtlich zugelassener Spezialdübel für sicherheitsrelevante Befestigungen in Porenbeton. Der aus hochwertigem Nylon gefertigte GB wird nach dem Vorbohren im Drehgang mit dem Hammer eingeschlagen.
Die charakteristischen Außenrippen stellen eine formschlüssige Verbindung zwischen Dübel und Baustoff her. Der fischer Gasbetondübel GB ist ideal um Fassaden- und Dachkonstruktionen sowie Geländer in Porenbeton zu befestigen.
Ausstattung & Funktionen
Anwendungen
- Leichte Kabeltrassen
- Rohrleitungen
- Geländer
- Fassaden- und Dachkonstruktionen aus Holz und Metall
- Leichte Vordachkonsolen
- Briefkastenanlagen
- Rankgitter
Baustoffe
- Porenbeton der Druckfestigkeitsklasse 2 bis 4 N/mm²
- Porenbetonwand- und -deckenplatten der Druckfestigkeit 3.3 bis 4.4 N/mm²
Hersteller
fischer Austria GmbH
Straße: Wiener Straße 95
PLZ / Ort: 2514 Traiskirchen
Telefon: +43 (0) 2252 / 53730
Homepage: www.fischer.at
E-Mail: office@fischer.at
Sicherheitshinweise & Anleitungen
- Nur gemäß den gültigen ETA-Zulassungen verwenden.
- Vorgeschriebenen Bohrdurchmesser und Bohrlochtiefe einhalten.
- Nur in geeigneten Untergründen montieren.
- Beschädigte Schrauben nicht verwenden.
- Montage gemäß den Herstellervorgaben durchführen.
- Geeignetes Montagewerkzeug verwenden.
- Schutzausrüstung bei Bohr- und Montagearbeiten tragen.
