Beschreibung
fischer DuoTec 12
Der fischer DuoTec 12 ist ein leistungsfähiger Kippdübel für sichere Befestigungen in Platten- und Hohlraumbaustoffen. Glasfaserverstärkte Kunststoffkomponenten und eine integrierte Metall-Skelett-Einlage ermöglichen die Aufnahme hoher Zug- und Querlasten. Die weiche graue Nylon-Auflageseite verteilt die auftretende Last auf der Plattenoberfläche und reduziert dadurch die punktuelle Beanspruchung des tragenden Baustoffs. Fischer
Die Ausführung DuoTec 12 besitzt einen Bohrdurchmesser von 12 mm und eine Dübellänge von 60 mm. Die erforderliche Mindestbohrlochtiefe beträgt 75 mm, während hinter der Platte ein Hohlraum von mindestens 50 mm vorhanden sein muss. Geeignet ist der Kippdübel für Plattenstärken von 9,5 bis 55 mm. Fischer

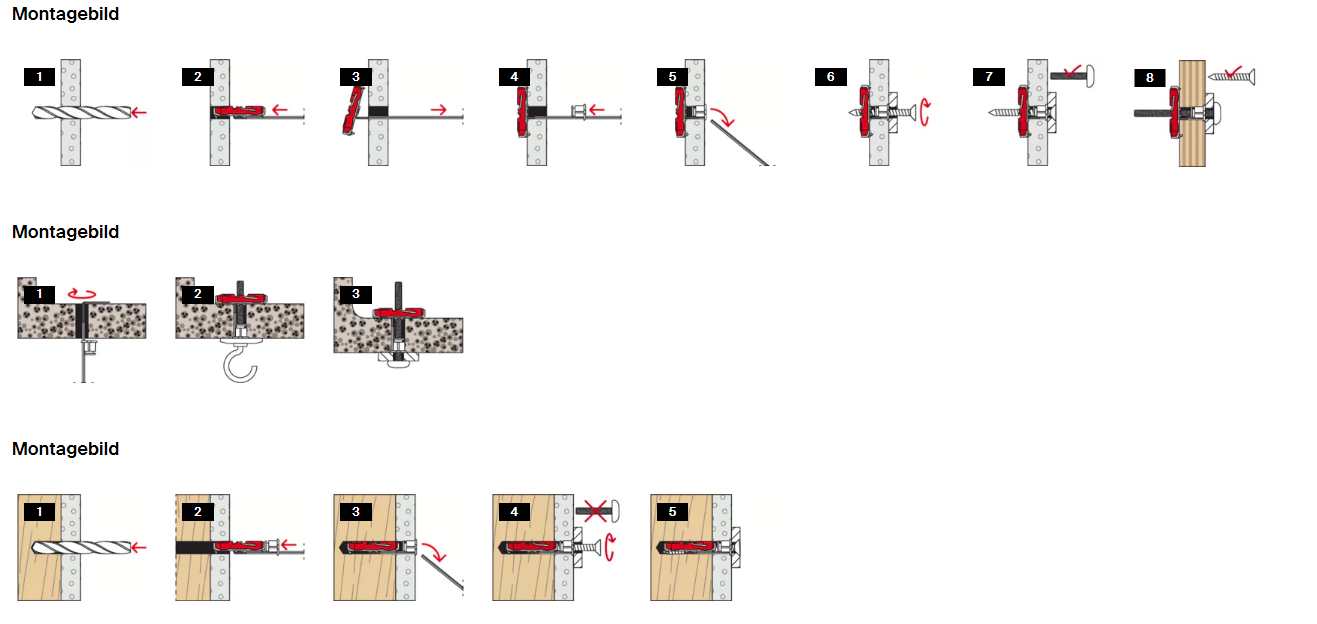

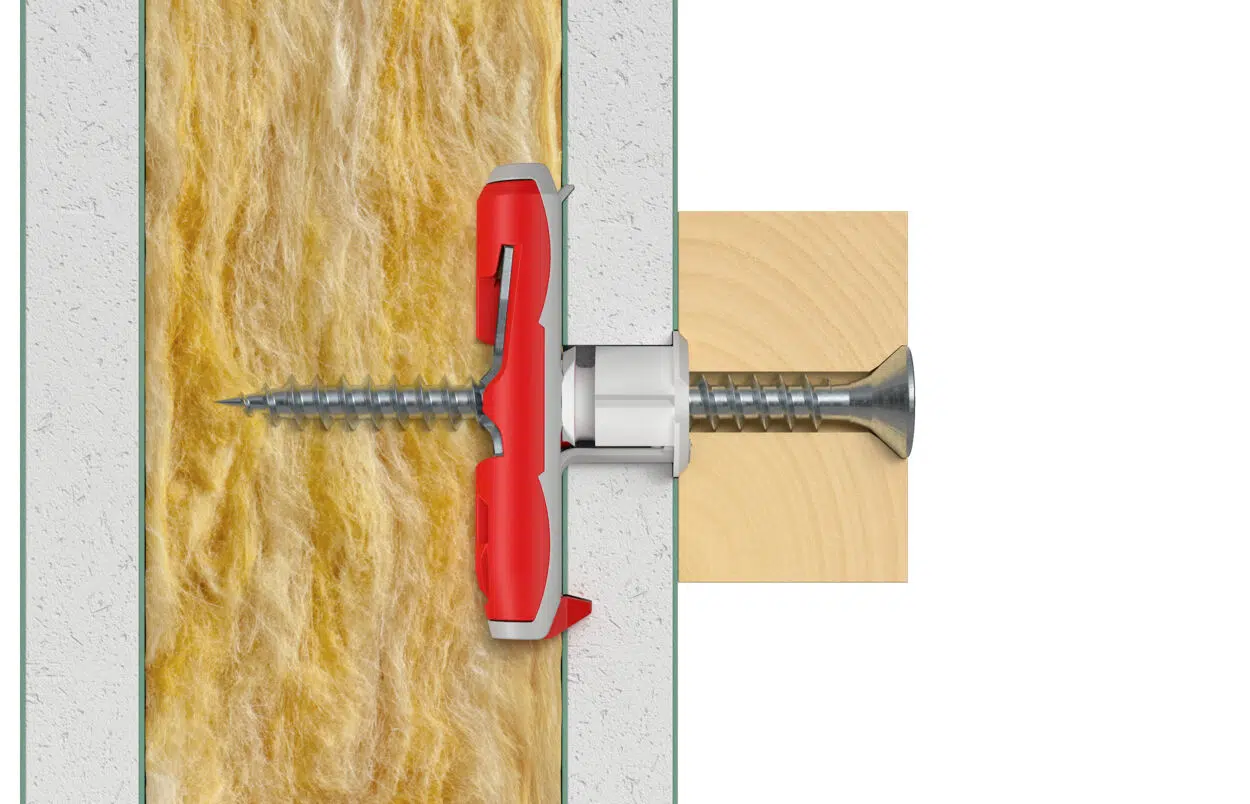

Durch das vergleichsweise kurze Kippelement kann der DuoTec auch in engen und mit Mineralwolle gedämmten Hohlräumen eingesetzt werden. Nach dem Einführen durch das Bohrloch klappt das Kippelement hinter der Platte auf. Die verschiebbare Bundhülse wird anschließend im Bohrloch fixiert und verstärkt den Bohrlochbereich, wodurch insbesondere Querlasten besser aufgenommen werden können. Fischer

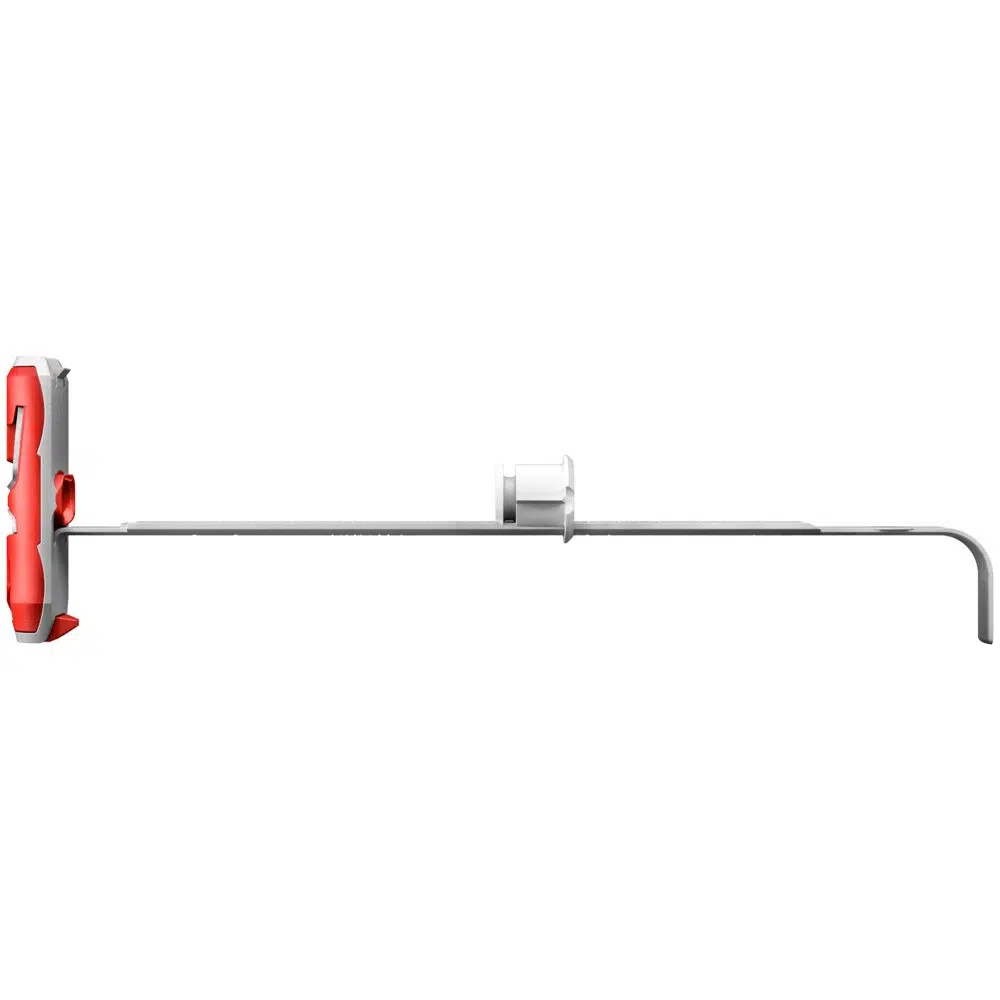

Eine Besonderheit des DuoTec 12 ist die Skala am Zugband. Sie erleichtert die Ermittlung der erforderlichen Schraubenlänge. Zusätzlich besitzt diese Ausführung eine Entriegelungstaste, mit der sich die Mechanik bei der Montage komfortabel bedienen lässt. Der gebogene Griff kann außerdem vor dem Einsetzen genutzt werden, um mögliche Hindernisse wie Kabel oder Rohre im Hohlraum zu ertasten. Fischer Austria

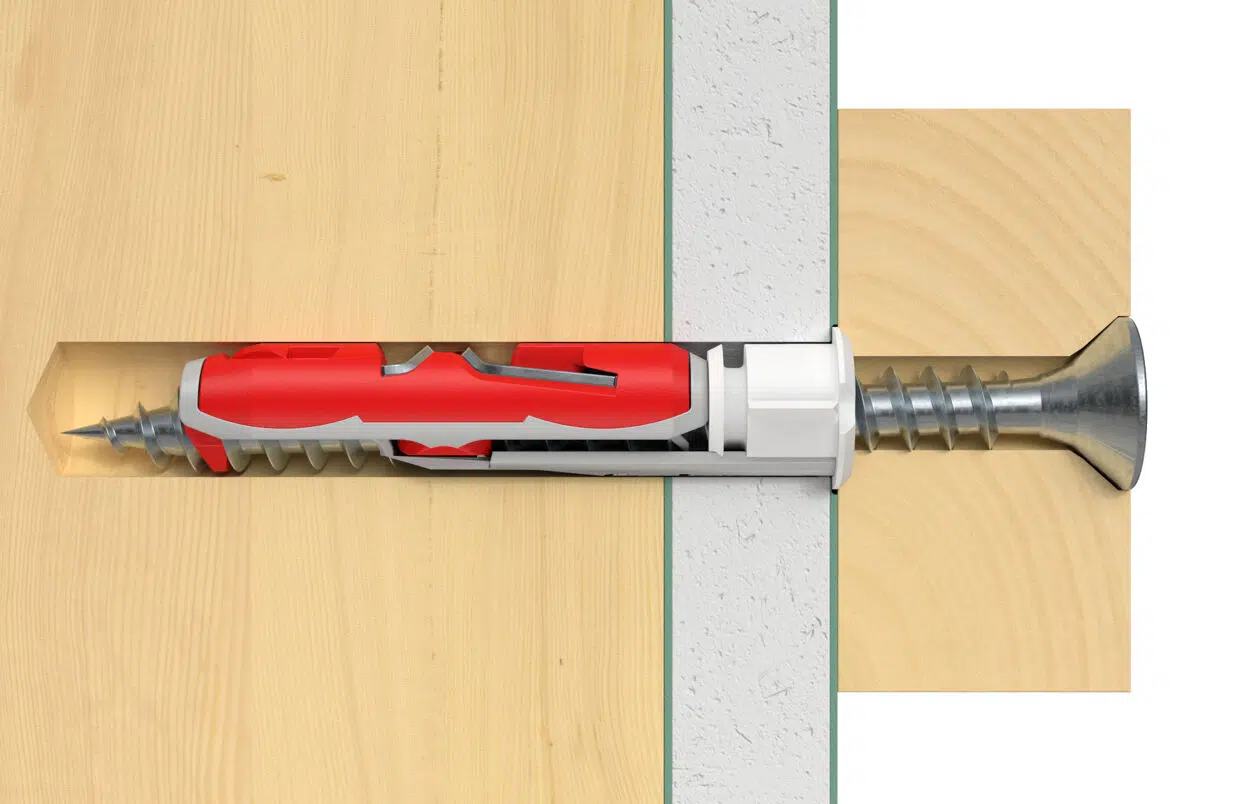

Die flexible Schraubenaufnahme ermöglicht die Verwendung unterschiedlicher Schrauben und Haken. Für den DuoTec 12 sind Schraubendurchmesser von 5,0 bis 6,0 mm vorgesehen. Bei der Verwendung in Plattenbaustoffen können unter anderem Holz- und Spanplattenschrauben sowie geeignete metrische Schrauben und Haken eingesetzt werden. Trifft der Dübel dagegen auf einen Vollbaustoff wie Beton oder Holz, funktioniert er ähnlich wie ein Spreizdübel; in diesem Anwendungsfall dürfen keine metrischen Schrauben verwendet werden. Fischer
Geeignete Baustoffe sind unter anderem Gipskartonplatten, Gipsfaserplatten, OSB-, Span- und MDF-Platten, Stahlplatten, Kunststoffplatten sowie Betonhohlsteine. Darüber hinaus kann der DuoTec unter den von fischer genannten Bedingungen auch in Vollmaterialien wie Beton und Holz eingesetzt werden. Fischer
Typische Anwendungen sind Küchenhängeschränke, Wohnzimmerschränke, Regale, Garderoben, Handläufe, Bilder, Spiegel, Lampen und schwere Blumenampeln. Damit eignet sich der DuoTec 12 besonders für anspruchsvollere Befestigungen im Trocken- und Innenausbau.
Vorteile auf einen Blick
- Der Nylon-Kippdübel fischer DuoTec für hohe Zug- und Querlasten durch 2 Komponenten. Einfache Montage mit geringem Bohrlochdurchmesser von 12 mm und kurzem Kippelement auch in engen und gedämmten Hohlräumen.
- Einfache Vormontage, der Dübel fällt auch ohne Schraube nicht in das Bohrloch. Kein Einschneiden und damit Schwächung der Gipskartonplatte.
- Das Kippelement klappt hinter der Platte automatisch auf und gibt ihm seine Tragkraft. Durch die flexible Schraubenaufnahme aus rostfreiem Stahl kann der Kippdübel mit Holz- und Spanplattenschrauben oder metrischen Haken- und Gewindestangen mit Kontermutter verwendet werden. Bei Bohrlochtreffern in Vollbaustoffen funktioniert er wie ein Spreizdübel.
Flexible Schraubenaufnahme ermöglicht die Verwendung von Schrauben und Haken mit unterschiedlichen Gewindeformen.
Glasfaserverstärkte Kunststoffe und die Metall-Skelett-Einlage (fischer DuoTec 12) sorgen für die Aufnahme hoher Zug- und Querlasten in allen Plattenbaustoffen.

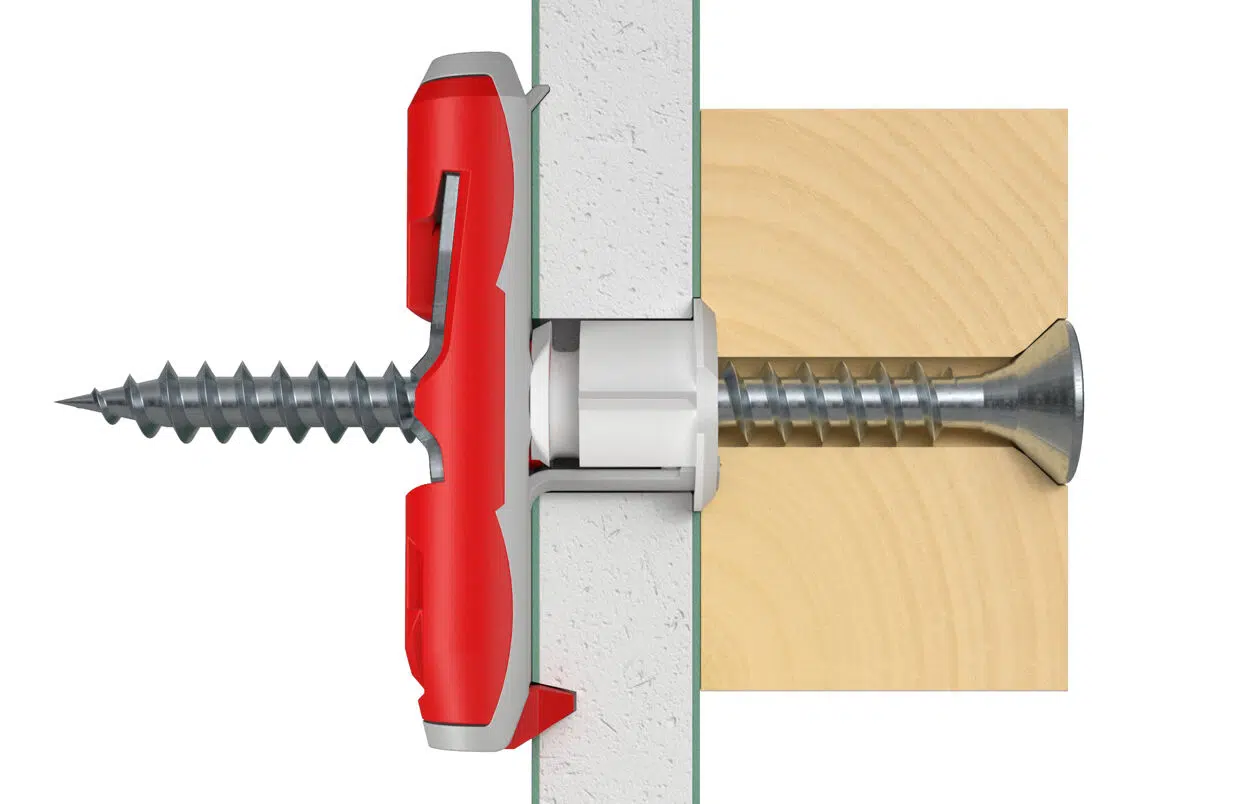

Weiche, graue Nylon Auflageseite verteilt die Last auf der Plattenoberfläche und minimiert dadurch die Schwächung des tragenden Baustoffs.
Gängige Bohrlochdurchmesser und kurzes Kippelement für einfache Montage in engen, auch gedämmten Hohlräumen.
Weiße Bundhülse mit Rastfunktion ermöglicht die schnelle und sichere Vormontage des Dübels im Bohrloch.
Mit Skala am Zugband (fischer DuoTec 12) zur Ermittlung der erforderlichen Schraubenlänge (Skalenwert + 20 mm).

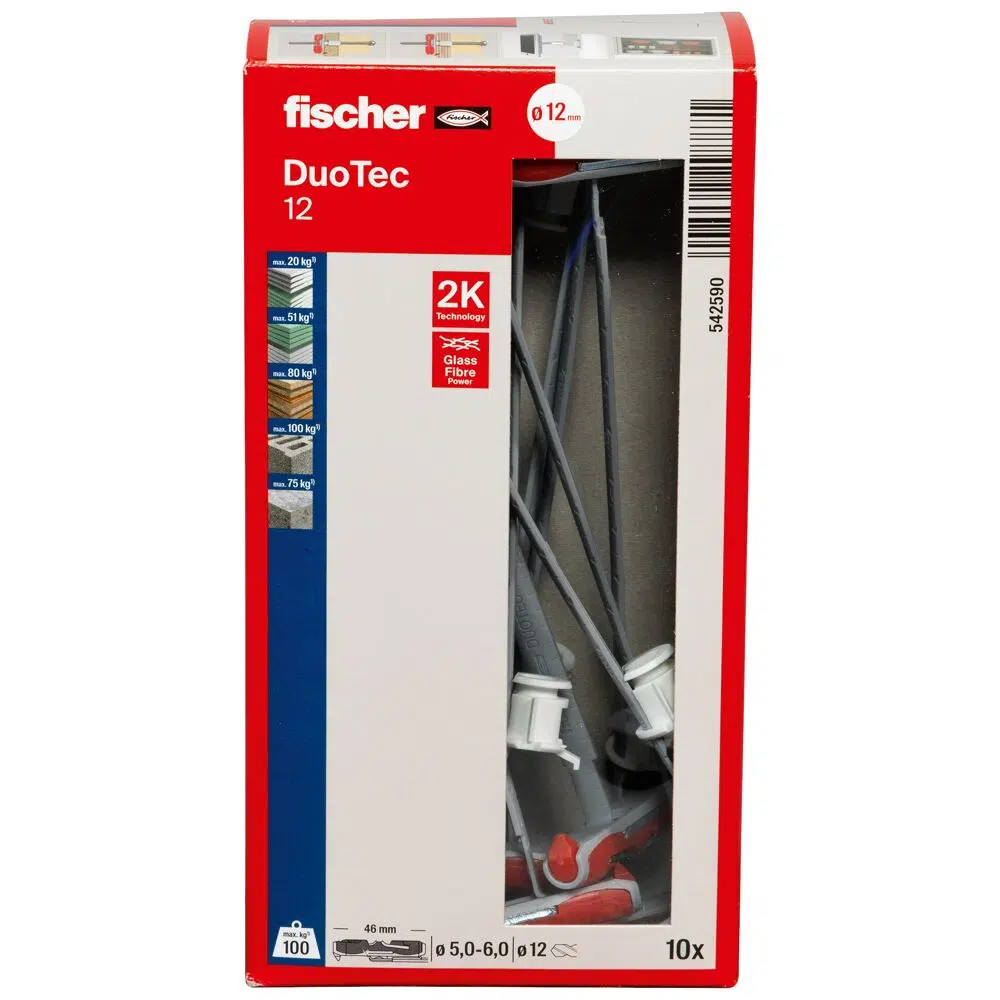

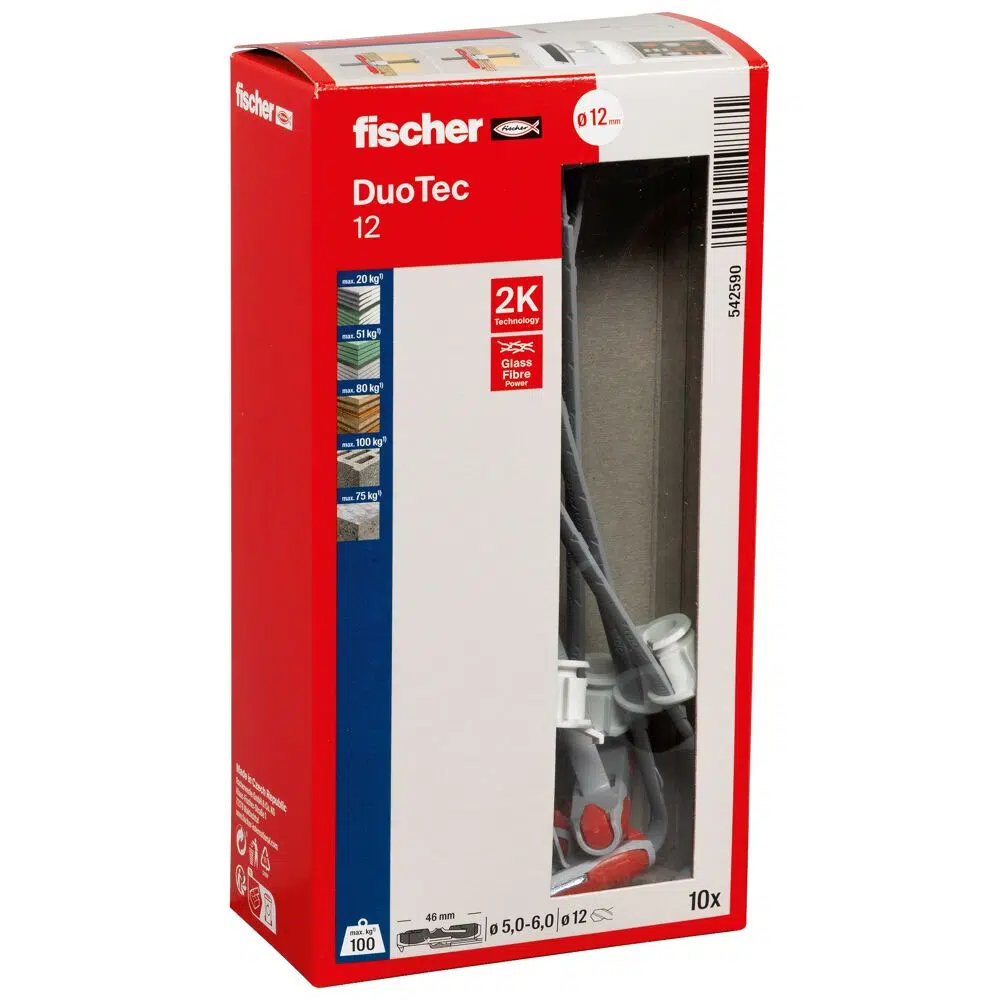

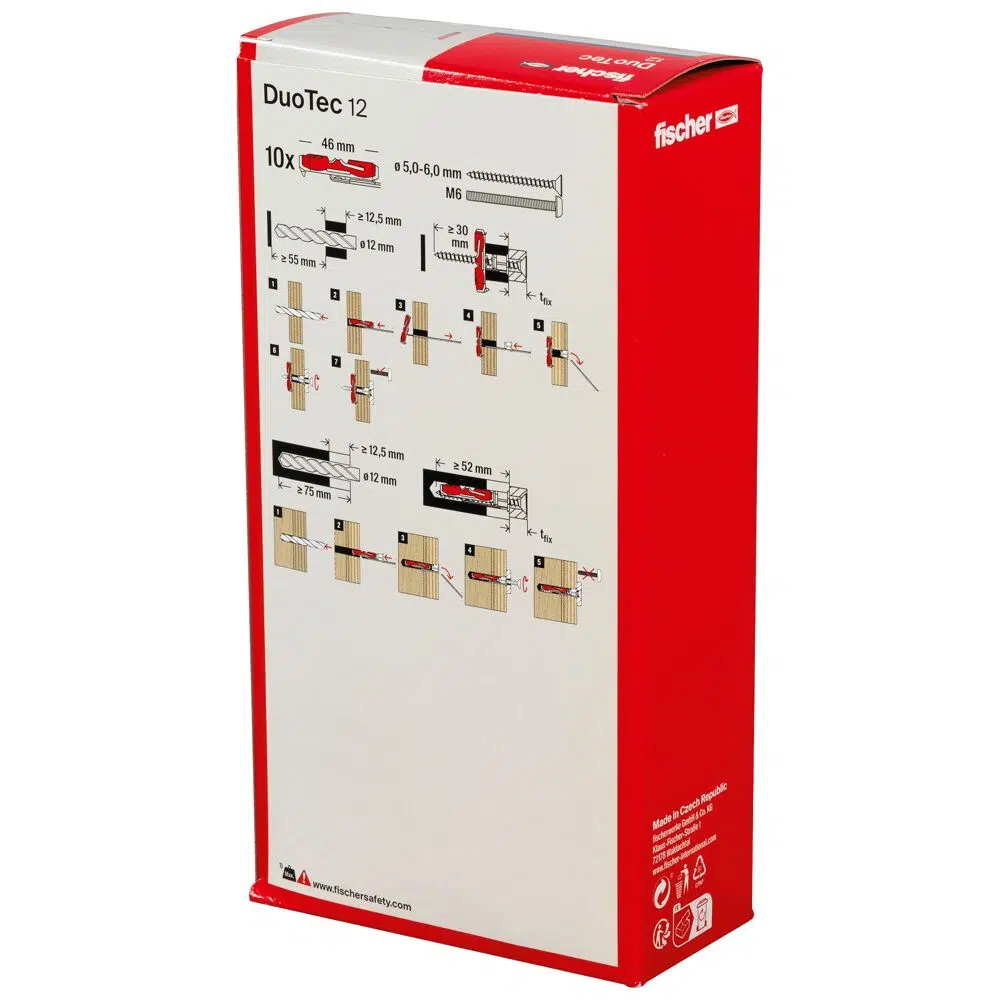

Verpackungsvariante Faltschachtel
Schwere Blumenampeln
- Gipskartonplatten
- Gipsfaserplatten
- Holzplatten wie z. B. OSB-Platten, Spanplatten, MDF-Platten
- Stahlplatten
- Kunststoffplatten
- Betonhohlsteine
- Vollmaterialien, wie z. B.: Beton, Holz
Holzplatten wie z. B. OSB-Platten, Spanplatten, MDF-Platten
Vollmaterialien, wie z. B.: Beton, Holz
Technische Daten
| Bohrdurchmesser | 12 mm |
|---|---|
| Min. Plattendicke (dp) | 9,5 mm |
| Max. Plattendicke (dp) | 55 mm |
| Min. Hohlraumtiefe (a) | 50 mm |
| Schraubendurchmesser (ds) | 5,0 - 6,0 mm |
| Min. Schraubenlänge | Anbauteildicke + 65 mm |
| Dübellänge (l) | 60 mm |
| Packungsinhalt | 10 × DuoTec 12; Einzelstück ebenfalls auswählbar |
| Menge | 10 Stück |
| GTIN (EAN-Code) | 4048962298871 |
| Bestellmenge | Einzel- oder Packungsausführung gemäß Auswahl im Kaufbereich |
Bei KINDLINGER bestellen
Bestelle fischer DuoTec 12 bei KINDLINGER. Bei Fragen zur Auswahl beraten wir dich persönlich – auch bei uns im Geschäft in Linz.
Hersteller
fischer Austria GmbH
Straße: Wiener Straße 95
PLZ / Ort: 2514 Traiskirchen
Telefon: +43 (0) 2252 / 53730
Homepage: www.fischer.at
E-Mail: office@fischer.at
Sicherheitshinweise & Anleitungen
- Nur gemäß den gültigen ETA-Zulassungen verwenden.
- Vorgeschriebenen Bohrdurchmesser und Bohrlochtiefe einhalten.
- Nur in geeigneten Untergründen montieren.
- Beschädigte Schrauben nicht verwenden.
- Montage gemäß den Herstellervorgaben durchführen.
- Geeignetes Montagewerkzeug verwenden.
- Schutzausrüstung bei Bohr- und Montagearbeiten tragen.
