fischer DuoTec 10S PH
16,39 €
auf Lager
SKU: FISCH539026
Kategorien: Dübel- Verankerungstechnik, Eisen/Schrauben
Marke: Fischer
Hersteller: Fischer
Beschreibung
fischer DuoTec 10S PH
Montagefreundlicher 2-Komponenten-Kippdübel mit Panhead-Schraube für hohe Lasten in Platten- und Hohlraumbaustoffen.
Der fischer DuoTec 10 S PH mit Panhead-Schraube ist ein leistungsfähiger Kippdübel für sichere Befestigungen in Platten- und Hohlraumbaustoffen. Die Kombination aus zwei Kunststoffkomponenten ermöglicht eine hohe Lastaufnahme und verteilt die auftretenden Kräfte möglichst schonend auf der Plattenoberfläche. Fischer Austria
Mit einem Bohrdurchmesser von 10 mm und einem kurzen Kippelement lässt sich der DuoTec auch in engen oder mit Dämmstoff gefüllten Hohlräumen einsetzen. Die minimale erforderliche Hohlraumtiefe beträgt 40 mm. Geeignet ist der Dübel für Plattenstärken von 9,5 bis 55 mm. Fischer Austria
Nach dem Einführen durch das Bohrloch klappt das Kippelement hinter der Platte automatisch auf. Die weiche graue Nylonauflage verteilt die Last auf der Plattenrückseite und reduziert dadurch die Beanspruchung des tragenden Plattenmaterials. Die verschiebbare Bundhülse wird anschließend im Bohrloch fixiert und unterstützt insbesondere bei auftretenden Querlasten. Fischer Austria
Der gebogene Griff erleichtert die Montage zusätzlich: Vor dem Einsetzen können damit mögliche Hindernisse wie Leitungen oder Rohre im Hohlraum ertastet werden. Durch das kurze Kippelement eignet sich der DuoTec außerdem gut für beengte Montagesituationen. Fischer Austria

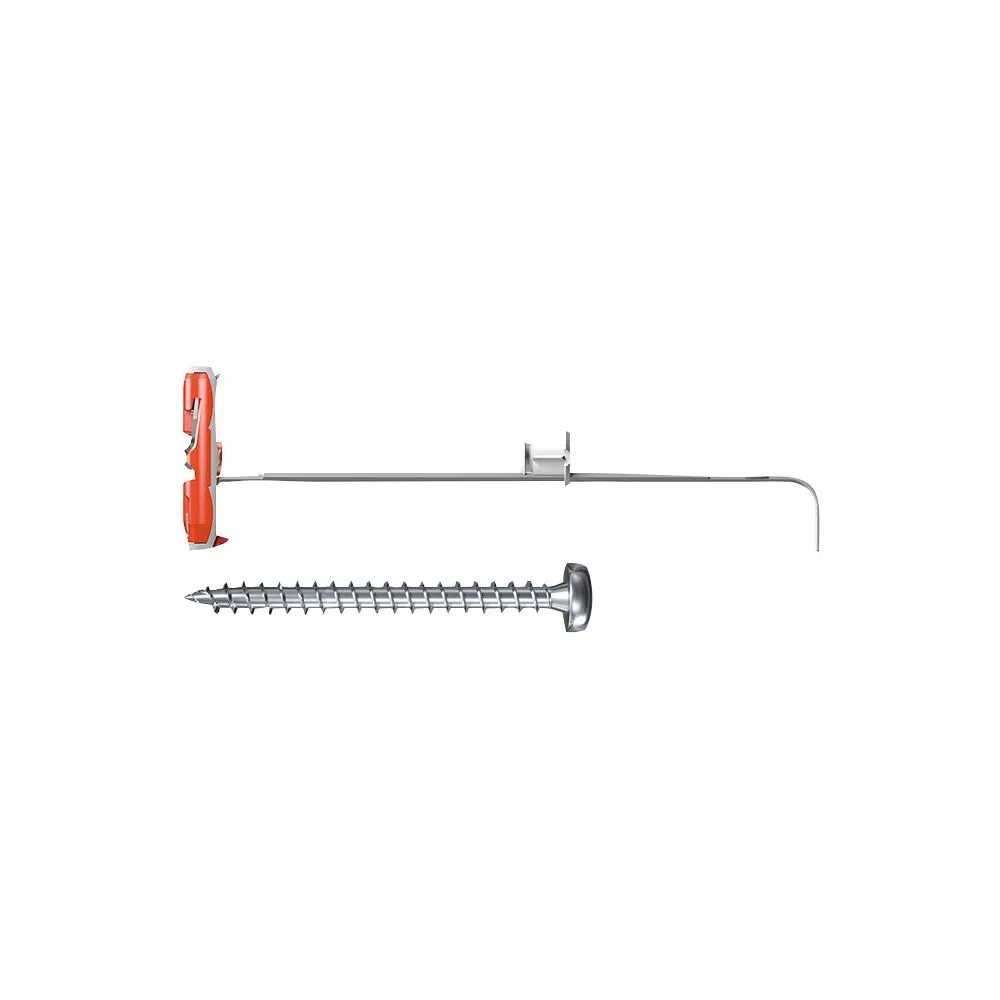

Zum Lieferumfang dieser Ausführung gehört die passende Panhead-Schraube 5,0 x 60 mm mit PZ2-Antrieb. Die flexible Schraubenaufnahme des DuoTec erlaubt grundsätzlich auch die Verwendung unterschiedlicher Holz- und Spanplattenschrauben sowie – bei Verwendung als Kippdübel – geeigneter metrischer Schrauben oder Haken. Fischer Austria
Geeignete Baustoffe sind unter anderem Gipskartonplatten, Gipsfaserplatten, OSB-, Span- und MDF-Platten, Stahlplatten, Kunststoffplatten sowie Betonhohlsteine. Trifft der Dübel beim Bohren unerwartet auf einen Vollbaustoff wie Beton oder Holz, kann der DuoTec dort nach Herstellerangabe ähnlich wie ein Spreizdübel funktionieren. In diesem Fall dürfen jedoch keine metrischen Schrauben verwendet werden. Fischer Austria
Typische Anwendungen sind Küchenhängeschränke, Wohnzimmerschränke, Regale, Garderoben, Handläufe, Bilder, Spiegel, Lampen und schwere Blumenampeln. Damit eignet sich der DuoTec besonders für Befestigungsaufgaben im Trocken- und Innenausbau, bei denen ein gewöhnlicher Kunststoffdübel aufgrund des vorhandenen Hohlraums nicht eingesetzt werden kann.
Der Nylon-Kippdübel fischer DuoTec für hohe Zug- und Querlasten durch 2 Komponenten. Einfache Montage mit geringem Bohrlochdurchmesser von 10 mm und kurzem Kippelement auch in engen und gedämmten Hohlräumen.
Einfache Vormontage, der Dübel fällt auch ohne Schraube nicht in das Bohrloch. Kein Einschneiden und damit Schwächung der Gipskartonplatte.
Das Kippelement klappt hinter der Platte automatisch auf und gibt ihm seine Tragkraft. Durch die flexible Schraubenaufnahme aus rostfreiem Stahl kann der Kippdübel mit Holz- und Spanplattenschrauben oder metrischen Haken- und Gewindestangen mit Kontermutter verwendet werden. Bei Bohrlochtreffern in Vollbaustoffen funktioniert er wie ein Spreizdübel.
HAUPTMERKMALE
- Flexible Schraubenaufnahme ermöglicht die Verwendung von Schrauben und Haken mit unterschiedlichen Gewindeformen.
- Glasfaserverstärkte Kunststoffe und die Metall-Skelett-Einlage (fischer DuoTec 12) sorgen für die Aufnahme hoher Zug- und Querlasten in allen Plattenbaustoffen.
- Weiche, graue Nylon Auflageseite verteilt die Last auf der Plattenoberfläche und minimiert dadurch die Schwächung des tragenden Baustoffs.
- Gängige Bohrlochdurchmesser und kurzes Kippelement für einfache Montage in engen, auch gedämmten Hohlräumen.
- Weiße Bundhülse mit Rastfunktion ermöglicht die schnelle und sichere Vormontage des Dübels im Bohrloch.
- Mit Skala am Zugband (fischer DuoTec 12) zur Ermittlung der erforderlichen Schraubenlänge (Skalenwert + 20 mm).
Anwendung und Zulassung
- Küchenhängeschränke
- Wohnzimmerschränke
- Regale
- Garderoben
- Handläufe
- Bilder
- Spiegel
- Lampen
- Schwere Blumenampeln
- Gipskartonplatten
- Gipsfaserplatten
- Holzplatten wie z. B. OSB-Platten, Spanplatten, MDF-Platten
- Stahlplatten
- Kunststoffplatten
- Betonhohlsteine
- Vollmaterialien, wie z. B.: Beton, Holz

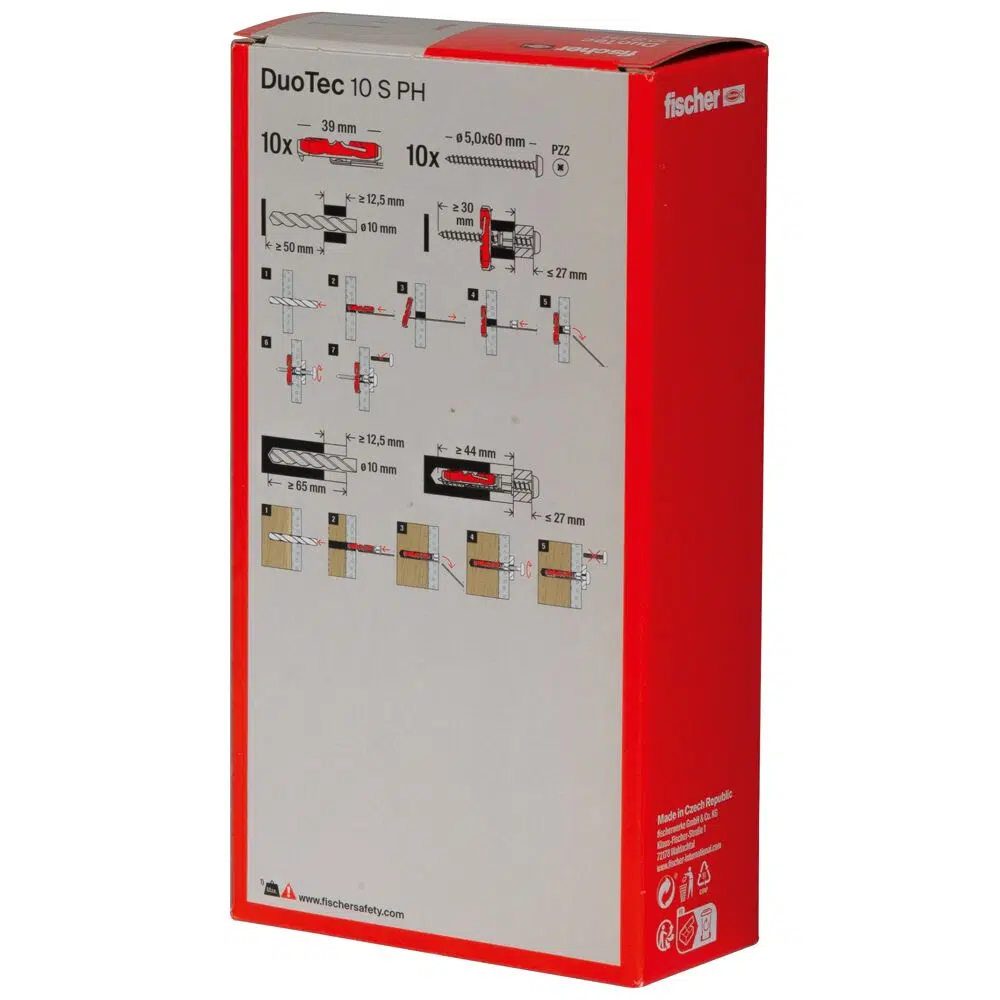

Montageanleitung
- Der fischer DuoTec ist geeignet für die Vorsteckmontage.
- Einfache Montage mit Hilfe gängiger 10 oder 12 mm Bohrer.
- Durch das kurze Kippelement geeignet für enge, auch mit Mineralwolle gedämmte Hohlräume. Länge des Kippelements ist zu beachten!
- In Vollbaustoffen, wie z. B. Beton oder Holz funktioniert er wie ein Spreizdübel. Achtung, nicht mit metrischen Schrauben!
- Die flexible Schraubenaufnahme ermöglicht die Verwendung von Holz-, Spanplatten und metrischen Schrauben und Haken.
Technische Daten
Bohrernenndurchmesser (d0) 10 mm
Min. Plattendicke (dp) 9,5 mm
Max. Plattendicke (dp) 55 mm
Min. Hohlraumtiefe (a) 40 mm
Schraubendurchmesser (ds) 5,0 mm
Schraubenlänge (ls) 60 mm
Min. Bohrlochtiefe (h1) 65 mm
Dübellänge (l) 50 mm
Max. Dicke Anbauteil (t fix) 27 mm

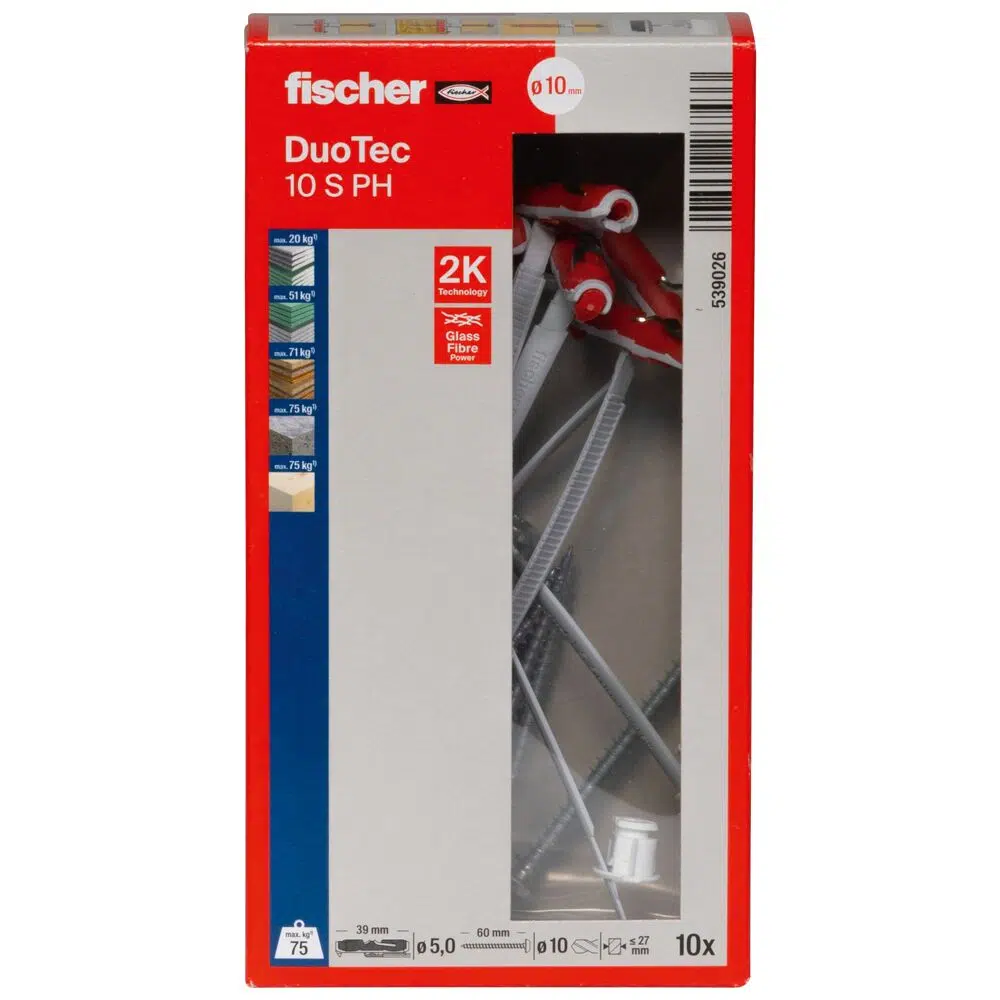

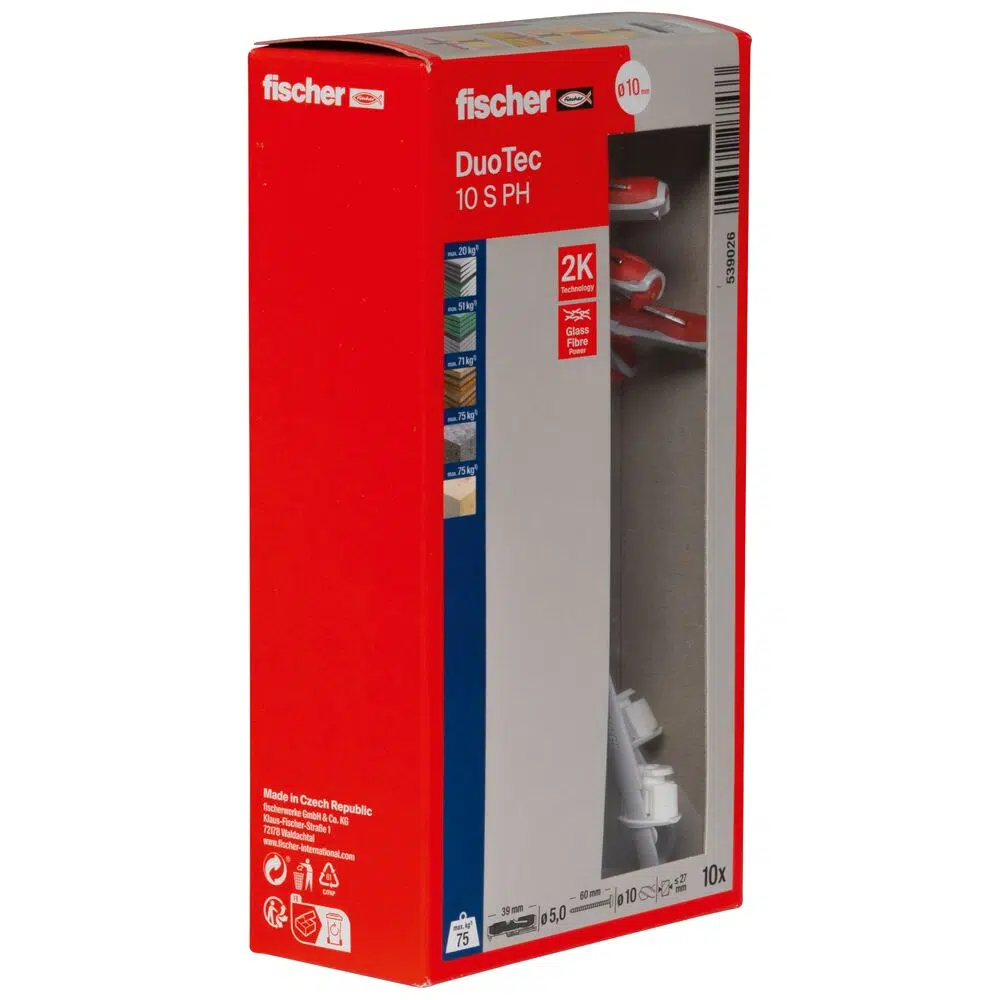

Inhalt 10 x DuoTec 10,
10 x Panheadschraube 5,0 x 60
Verpackungsvariante Faltschachtel
Menge 10 Stück
GTIN (EAN-Code) 4048962267433
Medien und Downloads
Hersteller:
fischer Austria GmbH
Straße: Wiener Straße 95
PLZ / Ort: 2514 Traiskirchen
Telefon: +43 (0) 2252 / 53730
Homepage: www.fischer.at
E-Mail: office@fischer.at
Sicherheitshinweise & Anleitungen:
- Nur gemäß den gültigen ETA-Zulassungen verwenden.
- Vorgeschriebenen Bohrdurchmesser und Bohrlochtiefe einhalten.
- Nur in geeigneten Untergründen montieren.
- Beschädigte Schrauben nicht verwenden.
- Montage gemäß den Herstellervorgaben durchführen.
- Geeignetes Montagewerkzeug verwenden.
- Schutzausrüstung bei Bohr- und Montagearbeiten tragen.
