fischer DuoSeal 8 x 48 S A2
ab 3,40 €
SKU: FISCH557728
Kategorien: Dübel- Verankerungstechnik, Eisen/Schrauben
Marke: Fischer
Hersteller: Fischer
Beschreibung
fischer DuoSeal 8 x 48 S A2
Abdichtender 2-Komponenten-Dübel mit A2-Dichtungsschraube für sichere Befestigungen in gefliesten Nassbereichen.
Der fischer DuoSeal 8 x 48 S PH TX A2 wurde speziell für Befestigungen in gefliesten Nassbereichen entwickelt. Das 2-Komponenten-System verbindet die Funktion eines Universaldübels mit einer integrierten Abdichtung des Bohrlochs. In Verbindung mit der mitgelieferten Dichtungsschraube kann das Bohrloch ohne zusätzliche Abdichtung mit Silikon verschlossen werden. Fischer

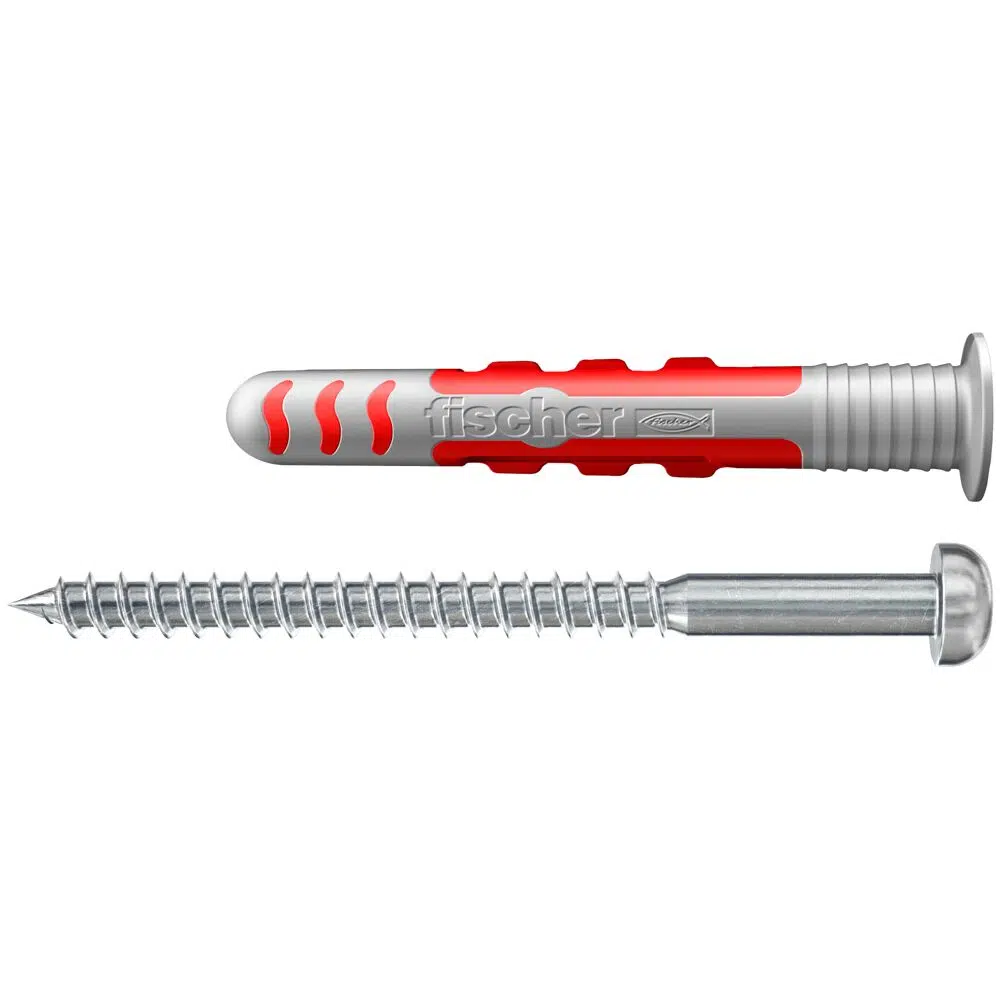

Die Ausführung besitzt einen Bohrdurchmesser von 8 mm und eine Dübellänge von 48 mm. Im Lieferumfang befindet sich eine Panhead-Dichtungsschraube 6,0 x 70 mm aus nichtrostendem Stahl A2. Der TX30-Antrieb ermöglicht eine komfortable Montage und das korrosionsbeständige Schraubenmaterial eignet sich besonders für den Einsatz in feuchtebeanspruchten Bereichen. Fischer
Das Funktionsprinzip basiert auf den beiden unterschiedlichen Kunststoffkomponenten. Die rote Nylonkomponente passt ihre Wirkungsweise an den jeweiligen Baustoff an und kann je nach Untergrund spreizen, klappen oder knoten. Die weichere graue Komponente wird beim Eindrehen der Schraube gegen die Bohrlochwand gedrückt und sorgt zusammen mit dem Dübelrand für die Abdichtung. Rillen am Dübelschaft helfen dabei, Unebenheiten des Bohrlochs auszugleichen. Fischer
Der DuoSeal kann unter anderem in Beton, Vollziegel, Kalksandvollstein, Hochlochziegel, Kalksandlochstein, Porenbeton, Leichtbeton sowie verschiedenen Plattenbaustoffen wie Gipskarton-, Gipsfaser- und Spanplatten eingesetzt werden. Die Montage erfolgt ausschließlich als Vorsteckmontage in Fliesen. Für das Erstellen des Bohrlochs empfiehlt fischer einen geeigneten Fliesen- oder Diamantbohrer. Fischer
Die Abdichtungsfunktion des DuoSeal wurde unabhängig geprüft. fischer gibt an, dass die Wasserdichtheit in Anlehnung an DIN 18534 und ETAG 022 bis zur Wassereinwirkungsklasse W3-I nachgewiesen wurde. Dabei sind die jeweils geltenden nationalen Vorschriften für Befestigungen und Abdichtungen in Nassbereichen zu beachten. Fischer
Typische Einsatzgebiete sind Bäder, Küchen, Wellnessbereiche, Schwimmbäder, Sportstätten und Waschküchen. Der DuoSeal eignet sich beispielsweise zur Befestigung von Badaccessoires, Armaturen, Duschkabinen, Spiegeln, Regalen, Föhnhalterungen, Küchenzubehör und Schlauchhalterungen. Fischer
Mit der Kombination aus abdichtendem 2-Komponenten-Dübel und rostbeständiger A2-Schraube bietet der DuoSeal eine praktische Komplettlösung für Befestigungen auf gefliesten Flächen, bei denen neben sicherem Halt auch der Schutz vor eindringender Feuchtigkeit entscheidend ist.
Der fischer DuoSeal ist ein 2-Komponenten-Dübel, der das Bohrloch ohne Silikon in allen Nassbereichen komplett abdichtet. Der Kunststoffdübel wurde mit der im Set enthaltenen Schraube vom Prüfungs- und Zertifizierungsinstitut der Säure Fliesner Vereinigung e. V. unabhängig geprüft.
Die Wasserdichtheit ist in Anlehnung an die ETAG 022 und die DIN 18534 bis zur Wassereinwirkungsklasse W3-I bestätigt. Unter Berücksichtigung der national und international geltenden Abdichtungsnormen in Nassbereichen, ist der DuoSeal in Kombination mit der beigepackten Schraube für Anwendungen in gewerblichen, privaten und öffentlichen Nassbereichen geeignet, welche sehr häufig Spritzwasser und temporär anstauendem Wasser ausgesetzt sind.
Zu beachten sind jeweils die generell national geltenden Regelungen zur Anwendbarkeit von Dübeln in Nassbereichen. Für den deutschen Markt wird empfohlen, den DuoSeal nur bis zur Wassereinwirkungsklasse W1-I einzusetzen, da ungeplante Durchdringungen ab W2-I gemäß DIN 18534 derzeit noch nicht vorgesehen sind.
HAUPTMERKMALE
- Der DuoSeal dichtet Bohrlöcher in Fliesen ohne zusätzliche Dichtmasse komplett ab und vermeidet dadurch Bauschäden durch Feuchtigkeit im Baustoff.
- Der DuoSeal eignet sich hervorragend für geflieste Flächen, welche sehr häufigem Spritzwasser und temporär anstauendem Wasser ausgesetzt sind.
- Der Universaldübel lässt sich mit wenig Kraftaufwand Fliesen schonend montieren.
- Seine rote Komponente sorgt für sicheren Halt in allen Baustoffen. Somit erreicht der DuoSeal dieselben Lastwerte wie herkömmliche Kunststoffdübel.
- Die mitgelieferte Schraube aus nicht rostendem Stahl eignet sich hervorragend für den Nassbereich und vermeidet Rostanfall.
- Der weiche Kunststoffrand am Dübelschaft verschließt das Bohrloch perfekt und passt sich der Form des Anbauteils an.
Anwendung und Zulassung
- In gefliesten Nassbereichen, wie:
- Bädern
- Küchen
- Wellnessbereichen
- Schwimmbäder
- Sportstätten
- Waschküchen
- Bad Accesoires
- Armaturen
- Duschkabinen
- Spiegel
- Regale
- Föhnhalterungen
- Küchenzubehör
- Schlauchhalterungen

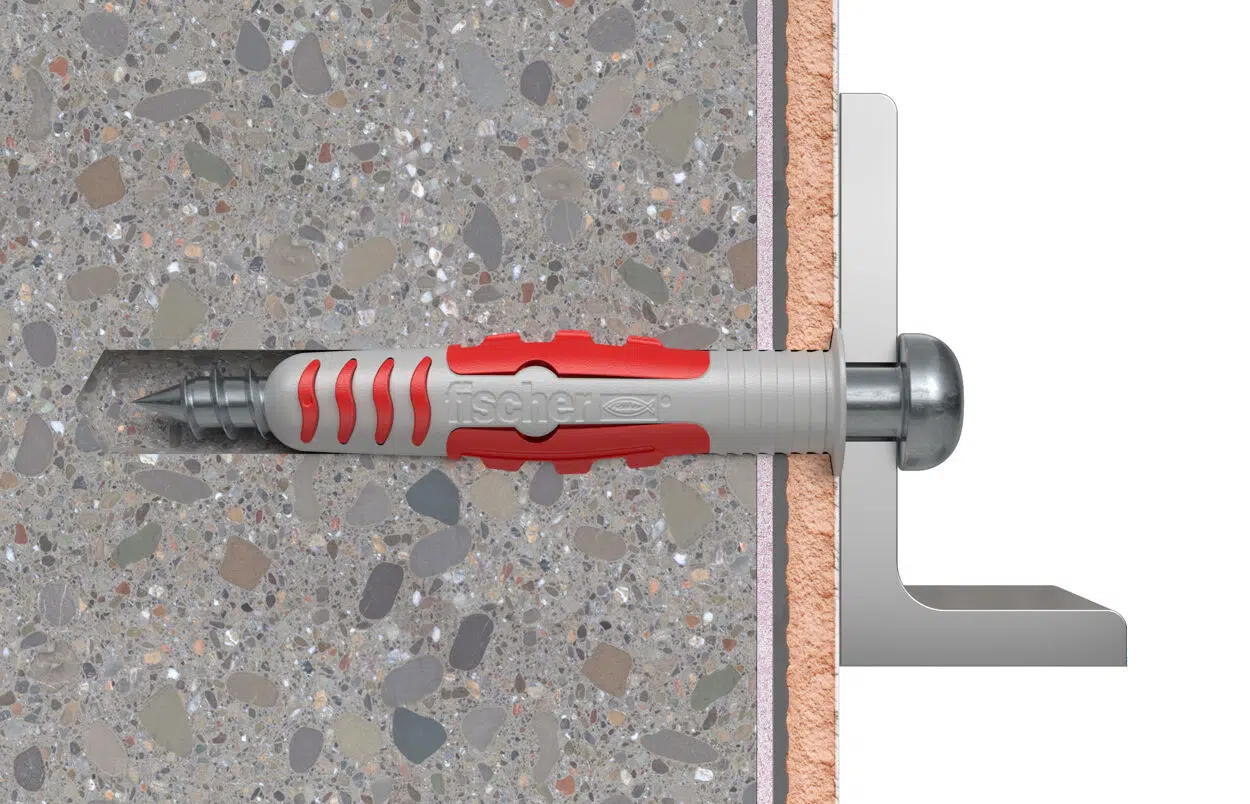

- Beton
- Vollziegel
- Kalksand-Vollstein
- Leichtbeton (Vollstein)
- Leichtbeton (Hohlblock)

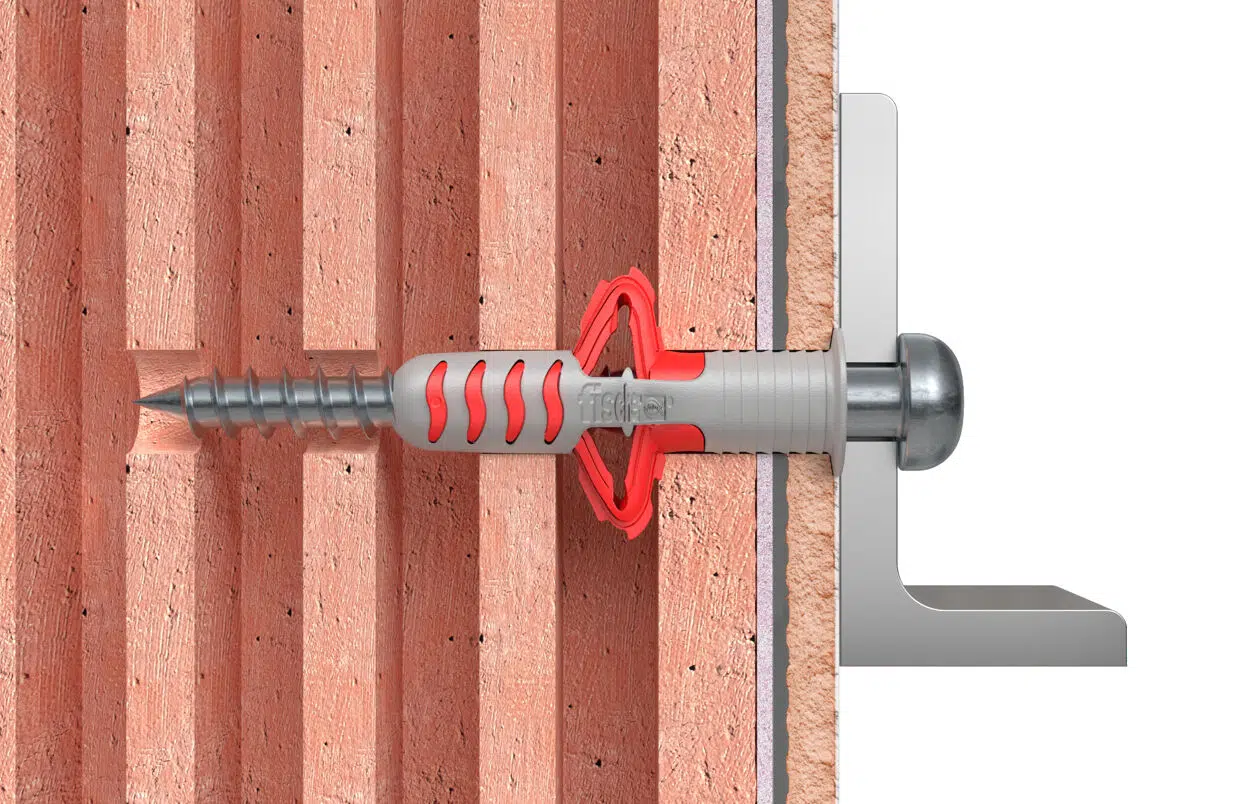

- Hochlochziegel
- Kalksand-Lochstein
- Porenbeton

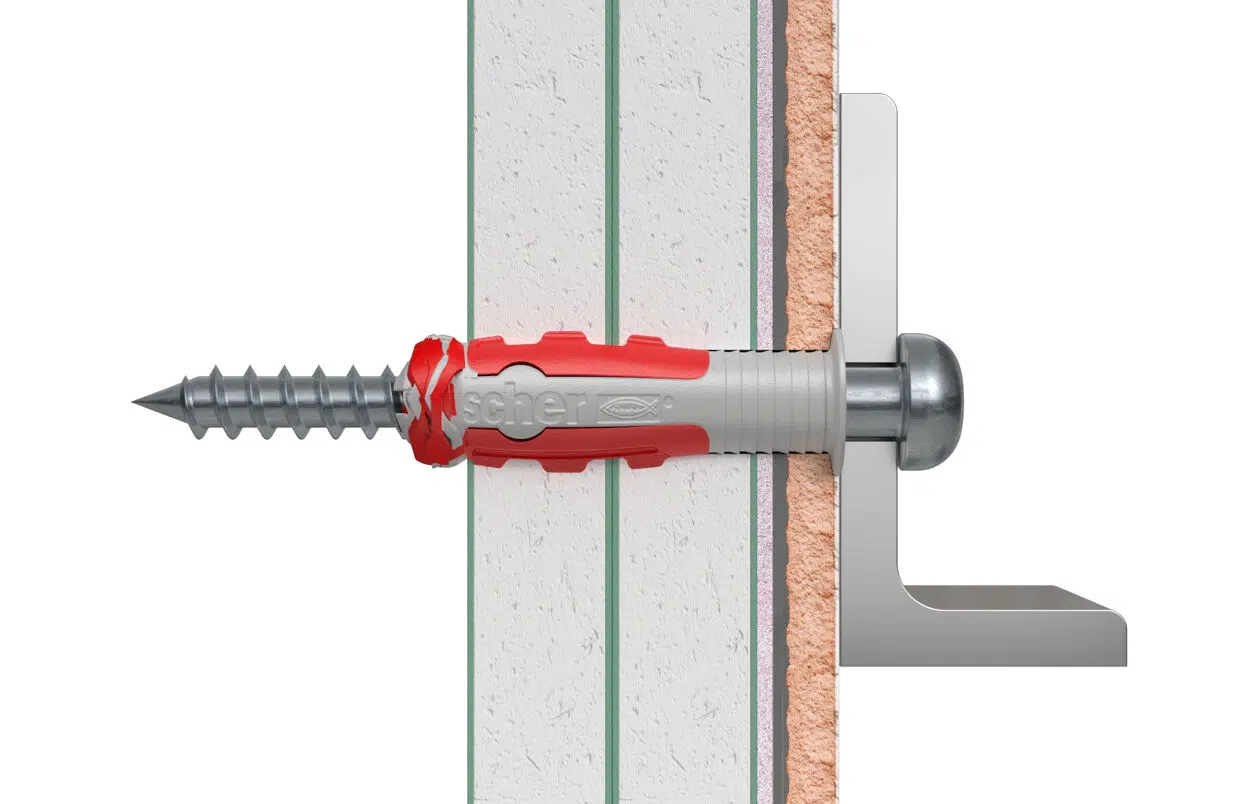

- Gipskartonplatte
- Gipsfaserplatte
- Spanplatten
- Gipsbauplatte
- 91022001.001

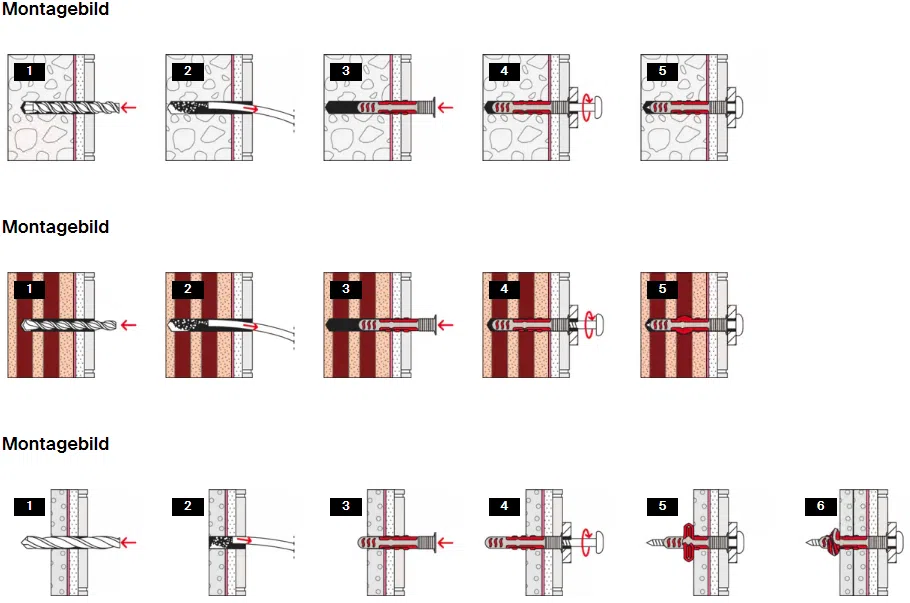

Montageanleitung
- Der DuoSeal ist nur für die Anwendung auf Fliesen geeignet und lässt sich nur als Vorsteckmontage montieren. Für die Bohrlocherstellung sollte ein geeigneter Diamant- oder Fliesenbohrer verwendet werden.
- Der DuoSeal lässt sich mit wenigen Hammerschlägen Fliesen schonend montieren. Der Schaftrand vermeidet ein zu tiefes Einstecken des Dübel und dichtet das Bohrloch zusätzlich ab.
- Die rote Komponente aus hochwertigem Nylon aktiviert je nach Baustoff automatisch das optimale Funktionsprinzip (Spreizen, Klappen, Knoten) für besten Halt.
- Die weiche, graue Komponente wird durch das Eindrehen der Schraube an die Bohrlochwand gedrückt und dichtet das Bohrloch vollflächig ab.
- Die Rillen im Dübelschaft gleichen Unebenheiten im Bohrloch aus, um die Abdichtfunktion zu gewährleisten.
Technische Daten
Bohrernenndurchmesser (d0) 8 mm
Bohrlochdurchmessertoleranz 8 – 8,45 mm
Min. Baustoffdicke (hmin) 25 mm
Dübellänge (l) 48 mm
Schraubenabmessung (ds x ls) 6,0 x 70 mm
Abdichtungstiefe (tv) 5 – 14 mm
Fliesendicke (tF) 5 – 10 mm
Max. Dicke des Anbauteils (t fix) 16 mm

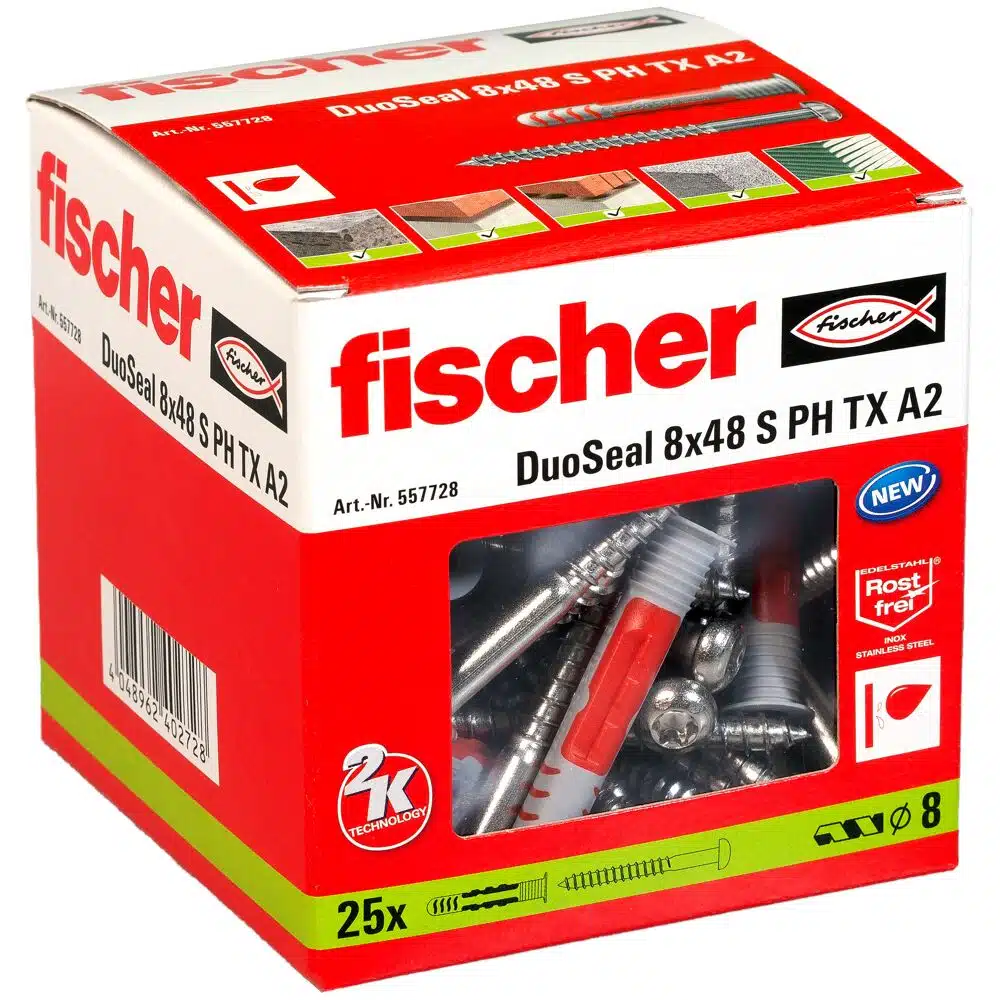

Inhalt 25 x DuoSeal 8 x 48
25 x Panhead Dichtungsschraube 6,0 x 70 A2
Verpackungsvariante Faltschachtel
Menge 25 Stück
GTIN (EAN-Code) 4048962402728
Bohrlochdurchmessertoleranz 8 – 8,45 mm
Min. Baustoffdicke (hmin) 25 mm
Dübellänge (l) 48 mm
Schraubenabmessung (ds x ls) 6,0 x 70 mm
Abdichtungstiefe (tv) 5 – 14 mm
Fliesendicke (tF) 5 – 10 mm
Max. Dicke des Anbauteils (t fix) 16 mm
Inhalt 25 x DuoSeal 8 x 48
25 x Panhead Dichtungsschraube 6,0 x 70 A2
Verpackungsvariante Faltschachtel
Menge 25 Stück
GTIN (EAN-Code) 4048962402728
Medien und Downloads
Hersteller:
fischer Austria GmbH
Straße: Wiener Straße 95
PLZ / Ort: 2514 Traiskirchen
Telefon: +43 (0) 2252 / 53730
Homepage: www.fischer.at
E-Mail: office@fischer.at
Sicherheitshinweise & Anleitungen:
- Nur gemäß den gültigen ETA-Zulassungen verwenden.
- Vorgeschriebenen Bohrdurchmesser und Bohrlochtiefe einhalten.
- Nur in geeigneten Untergründen montieren.
- Beschädigte Schrauben nicht verwenden.
- Montage gemäß den Herstellervorgaben durchführen.
- Geeignetes Montagewerkzeug verwenden.
- Schutzausrüstung bei Bohr- und Montagearbeiten tragen.
