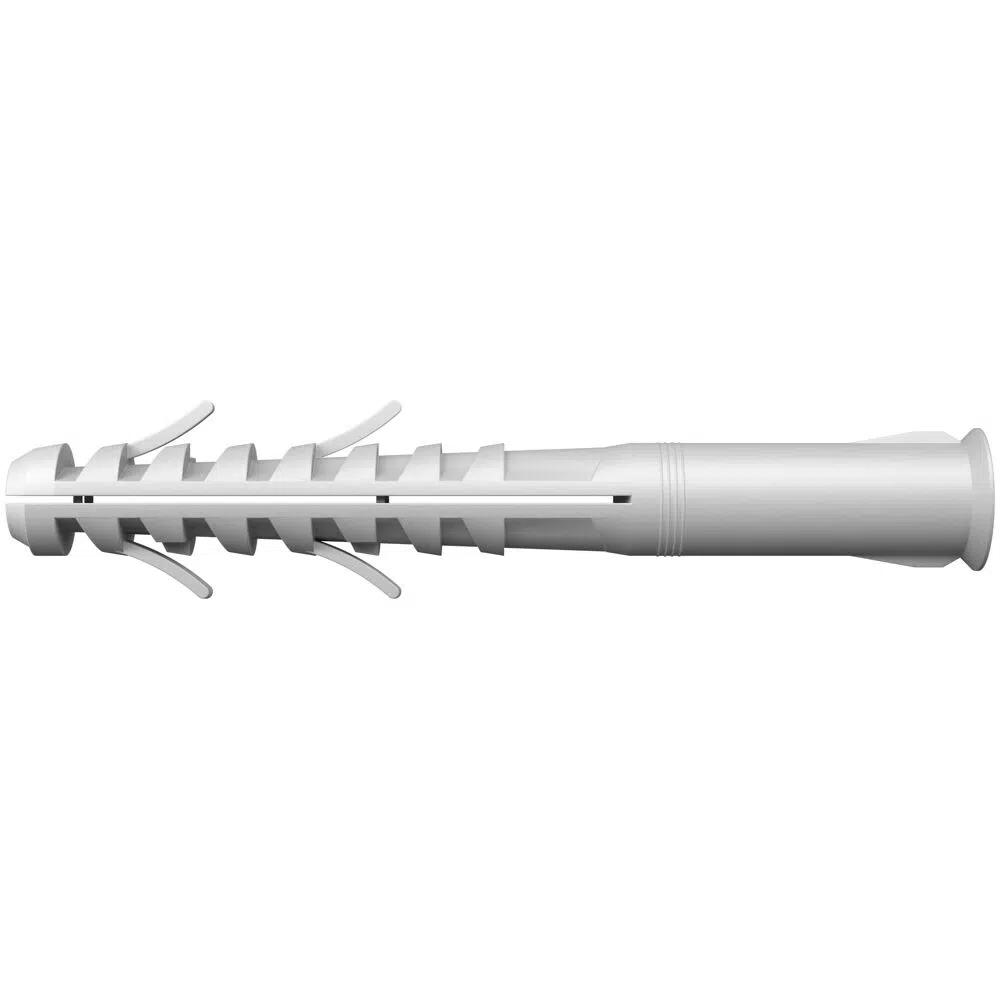

fischer Dübel S 14 H 135 R

Vorteile auf einen Blick

• Bohr-Ø: 14 mm
• Dübellänge (l): 135 mm
• Material: Nylon

In Verbindung mit der fischer Universal-Ösenschraube GS 10 nennt der Hersteller beispielsweise Anwendungen für Seile, Ketten, Rankgerüste, Leuchten, Wäscheleinen und Blumenampeln. Die österreichischen Lasttabellen führen für die Kombination S 14 H R + GS 10 empfohlene Zuglasten unter anderem für Hochlochziegel, Kalksandlochstein und Vollstein aus Leichtbeton auf.

Der Dübel besitzt einen Bohrdurchmesser von 14 mm und eine Gesamtlänge von 135 mm. Die effektive Verankerungstiefe beträgt 90 mm, während Anbauteile bis zu einer Dicke von 45 mm berücksichtigt werden können. Die erforderliche Mindestbohrlochtiefe beträgt 145 mm.

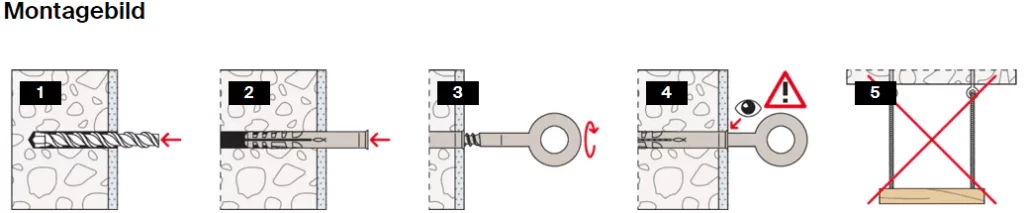

Die Montage erfolgt als Durchsteckmontage. Beim Eindrehen der passenden Ösenschraube spreizen sich die beiden Spreizzonen des Dübels und verankern sich im Baustoff. Bei einer randnahen Montage kann der Dübel so ausgerichtet werden, dass die Spreizkräfte parallel zum Baustoffrand wirken.

Wichtig für deine Produktseite: fischer weist ausdrücklich darauf hin, dass der Nylondübel nur einmal verwendet werden darf. Außerdem ist die Kombination nicht für Schaukeln, Hängematten oder vergleichbare Anwendungen geeignet.

Der fischer Dübel S 14 H R ist ein aus hochwertigem Nylon hergestellter Spreizdübel zur Aufnahme der fischer Universal-Ösenschraube GS.

Die Spreizflügel verhindern ein Mitdrehen und erleichtern die Montage. Beim Eindrehen der Universal-Ösenschraube verspreizen die zwei Spreizzonen und verankern sicher im Baustoff.

Bei Montage in Randnähe den Dübel so drehen, dass die Spreizkraft parallel zum Rand wirkt.

Das optimale Zusammenwirken von Ösenschraube und Dübel ermöglicht hohe Haltewerte und bietet dadurch mehr Sicherheit.

Die Verankerungstiefe von 90 mm bietet besondere Vorteile bei der Verankerung in Lochstein.

Anwendungen

Baustoffe
