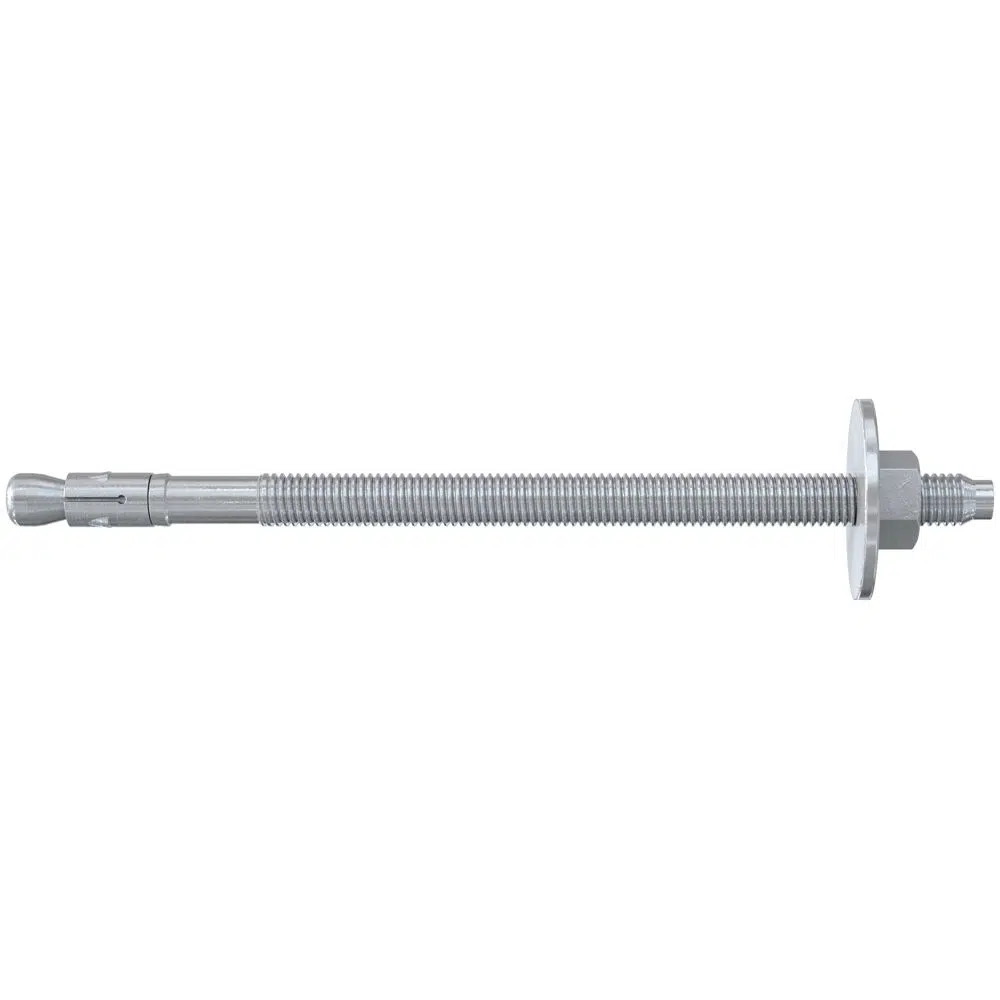

Fischer Bolzenanker FBN II 12/120 GS mit großer Unterlegscheibe
Der fischer Bolzenanker FBN II 12/120 GS ist ein zuverlässiger Stahlanker aus galvanisch verzinktem Stahl für Befestigungen in ungerissenem Beton. Die Ausführung GS verfügt über eine große vormontierte Unterlegscheibe, die eine größere Auflagefläche bietet und sich dadurch besonders für die Befestigung von Holzkonstruktionen eignet.
Durch die zwei möglichen Verankerungstiefen lässt sich der FBN II flexibel an unterschiedliche Montagesituationen anpassen. Die Standardverankerungstiefe ermöglicht hohe Tragfähigkeiten, während die reduzierte Verankerungstiefe eine geringere Bohrlochtiefe und damit einen reduzierten Montageaufwand ermöglicht.
Das lange M12-Gewinde eignet sich zum Ausgleich von Bauteiltoleranzen und ermöglicht auch die Befestigung größerer Anbauteildicken. Der Bolzenanker kann für die Vorsteck- und Durchsteckmontage sowie bedingt für Abstandsmontagen eingesetzt werden.
Mit seiner ETA-Bewertung für Verankerungen in ungerissenem Beton eignet sich der FBN II 12/120 GS für zahlreiche professionelle Befestigungsaufgaben. Typische Anwendungen sind unter anderem Holzkonstruktionen, Balkenverankerungen, Zuganker und Ankerplatten mit Langlöchern.
Vorteile auf einen Blick
- Anwendungen
- Baustoffe
- Zulassungen
Technische Daten
| Die wirtschaftliche Befestigung mit großer Unterlegscheibe für den flexiblen Einsatz in ungerissenem Beton. Die größere Unterlegscheibe beim FBN II GS sorgt für eine große Auflagefläche und ermöglicht so die Befestigung von Holzkonstruktionen. | |
| Die vormontierte Unterlegscheibe sorgt für einen schnellen Montagefortschritt. | |
| Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt. | |
| Zudem ist der Anker sehr gut für große Anbauteildicken geeignet. | |
| Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität. | |
| Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage. | |
| Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils. | |
| ETA-Zulassung | |

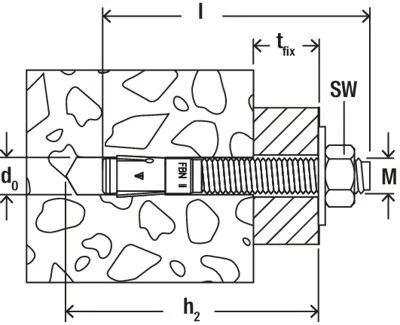

| Bohrernenndurchmesser (d | 12 mm |
|---|---|
| Min. Bohrlochtiefe bei Durchsteckmontage (h | 205 mm |
| Ankerlänge (l) | 214 mm |
| Max. Nutzlänge hef,stand./hef,min. (tfix) | 120 / 135 mm |
| Gewinde (ø x Länge) M12 | x 169 mm |
| Schlüsselweite | 19 mm |
| U-Scheibe (Außendurchmesser x Dicke) | 44 x 4 mm |
| Verpackungsvariante Faltschachtel | |
| Menge | 20 Stück |
| GTIN (EAN-Code) | 4006209455807 |
Im Detail
Der fischer Bolzenanker FBN II GS mit großer Unterlegscheibe ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton.

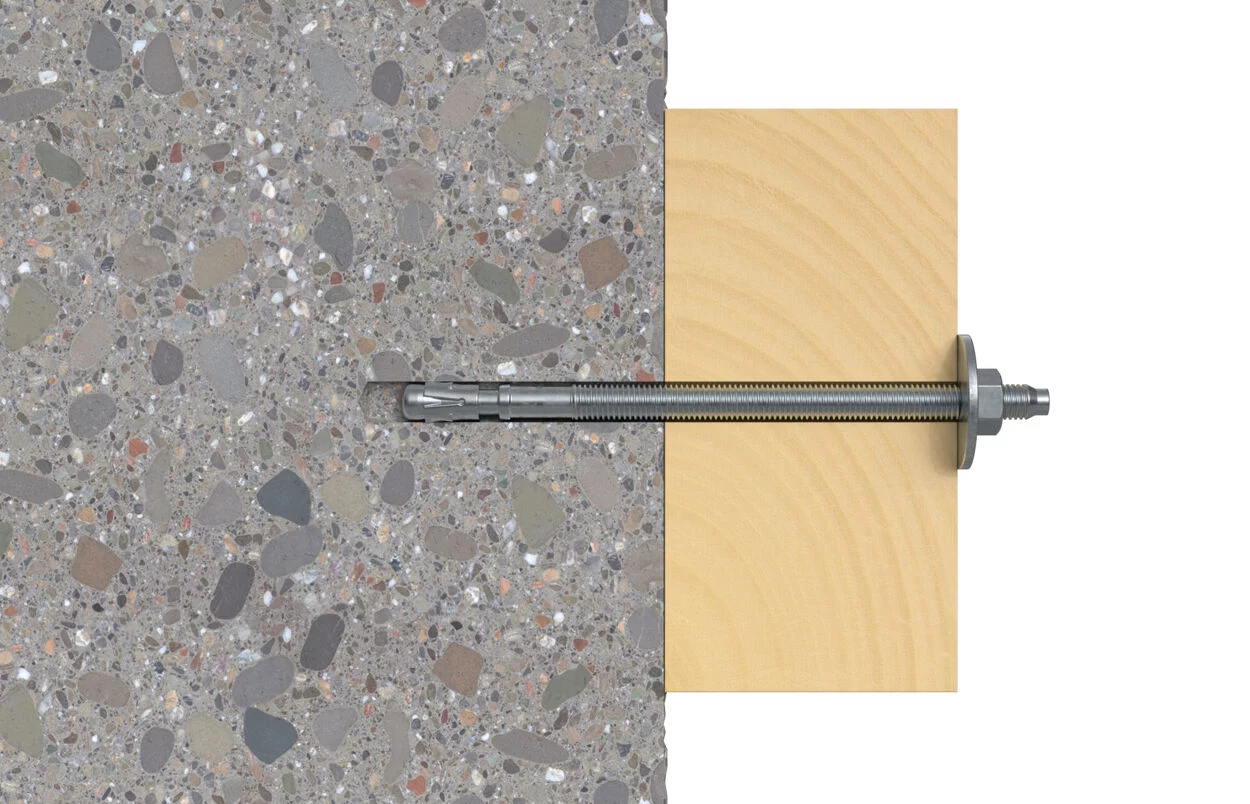

Mit der vormontierten großen Unterlegscheibe ist der Stahlanker aus galvanisch verzinktem Stahl für die Befestigung von Auflagerbalken und Schwellen sowie anderen Holzkonstruktionen zu empfehlen. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen.
Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet.
Ausstattung & Funktionen
Anwendungen
- Ankerplatten mit Langlöchern
- Fassaden-Unterkonstruktionen mit Langlöchern
- Holzkonstruktionen
- Zuganker
- Balkenverankerungen
Baustoffe
- Beton C20/25 bis C50/60, ungerissen
Auch geeignet für:
- Beton C12/15
- Naturstein mit dichtem Gefüge
Zulassungen
- ETA-07/0211
- DoP No. 0192
Hersteller
fischer Austria GmbH
Straße: Wiener Straße 95
PLZ / Ort: 2514 Traiskirchen
Telefon: +43 (0) 2252 / 53730
Homepage: www.fischer.at
E-Mail: office@fischer.at
Sicherheitshinweise & Anleitungen
- Nur gemäß den gültigen ETA-Zulassungen verwenden.
- Vorgeschriebenen Bohrdurchmesser und Bohrlochtiefe einhalten.
- Nur in geeigneten Untergründen montieren.
- Beschädigte Schrauben nicht verwenden.
- Montage gemäß den Herstellervorgaben durchführen.
- Geeignetes Montagewerkzeug verwenden.
- Schutzausrüstung bei Bohr- und Montagearbeiten tragen.
ETA - Europäische Technische Bewertung
