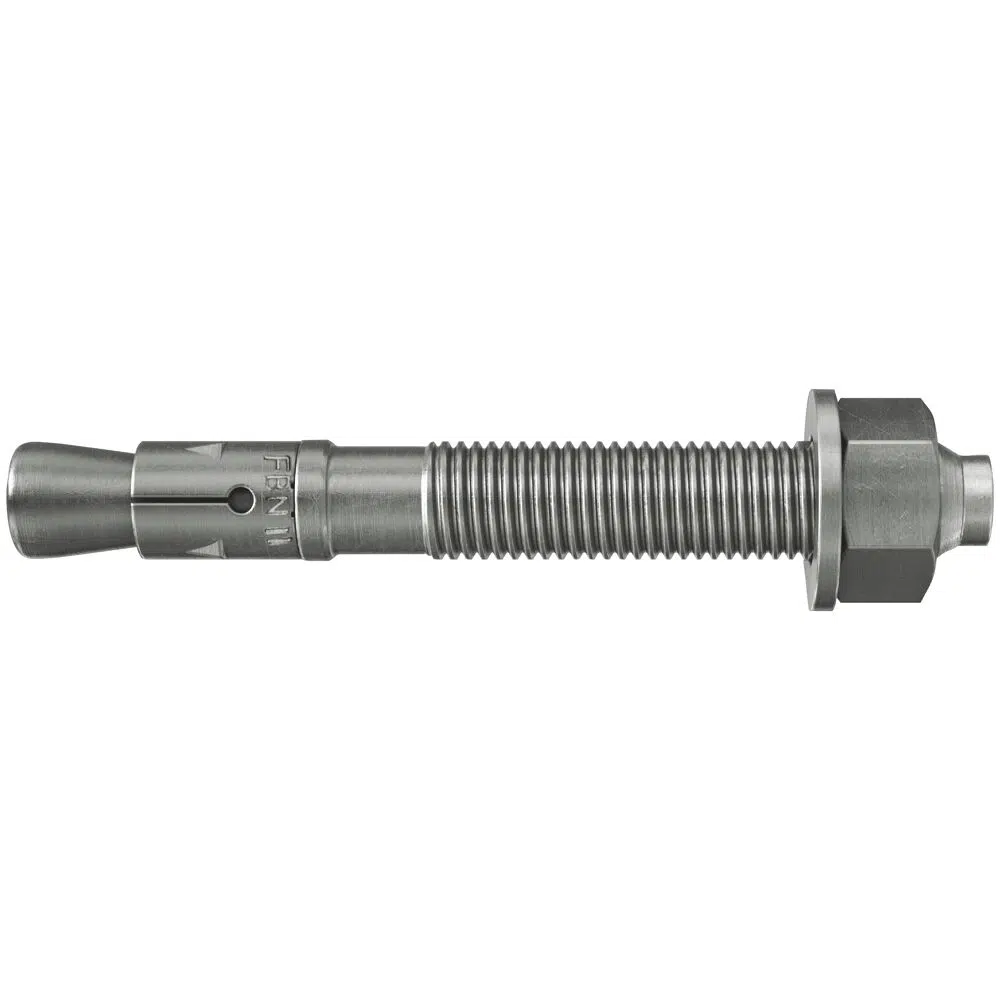

fischer Bolzenanker FBN II 12/10 R
Nichtrostender M12-Bolzenanker für wirtschaftliche und zuverlässige Befestigungen in ungerissenem Beton.
Der fischer Bolzenanker FBN II 12/10 R ist ein leistungsfähiger Bolzenanker aus nichtrostendem Stahl der Korrosionsbeständigkeitsklasse III. Er eignet sich für wirtschaftliche Befestigungen in ungerissenem Beton und kann beispielsweise für Stahlkonstruktionen, Geländer, Konsolen, Leitern, Maschinen, Tore und Fassaden eingesetzt werden. Die FBN-II-Produktfamilie ist für ungerissenen Beton C20/25 bis C50/60 zugelassen.

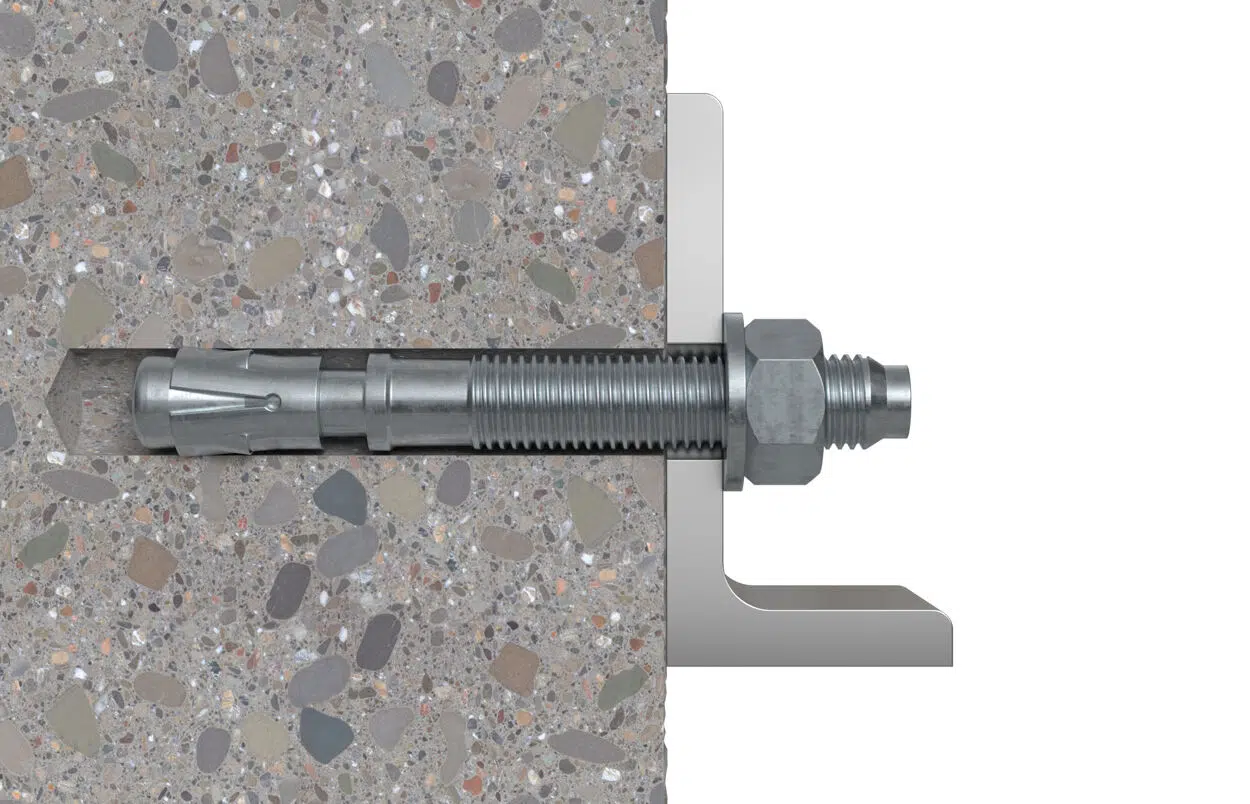

Der FBN II eignet sich für die Vorsteck- und Durchsteckmontage sowie bedingt für Abstandsmontagen. Beim Aufbringen des vorgeschriebenen Drehmoments wird der Konusbolzen in den Spreizclip gezogen. Der Clip verspannt sich dadurch gegen die Bohrlochwand und sorgt für eine sichere Verankerung im Beton.
Die Variante FBN II 12/10 R besitzt eine Ankerlänge von 104 mm und benötigt ein Bohrloch mit 12 mm Nenndurchmesser. Bei der Standard-Verankerungstiefe von 65 mm können Anbauteile bis 10 mm befestigt werden. Bei reduzierter Verankerungstiefe von 50 mm erhöht sich die maximale Nutzlänge auf 25 mm.
Das lange Gewinde der FBN-II-Serie ermöglicht den Ausgleich von Bauteiltoleranzen und erhöht die Flexibilität bei der Montage. Wenige Hammerschläge und ein geringer Anzugsschlupf erleichtern das Setzen des Ankers. Zusätzlich schützt der Einschlagzapfen das Gewinde während der Montage vor Beschädigungen.
Für den FBN II und FBN II R liegt die Europäische Technische Bewertung ETA-07/0211 sowie die Leistungserklärung DoP No. 0192 vor. Die Zulassung bezieht sich auf die Verwendung als mechanischer Dübel zur Verankerung in Beton.
Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen.
Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Kabeltrassen, Konsolen im Innenbereich geeignet.
HAUPTMERKMALE
-
Die wirtschaftliche Befestigung aus nicht rostendem Stahl für ungerissenen Beton.
- Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt.
- Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität.
- Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität.
- Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage.
- Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils.
Anwendung und Zulassung
Anwendungen
- Stahlkonstruktionen
- Geländer
- Konsolen
- Leitern
- Maschinen
- Tore
- Fassaden
Baustoffe
- Zugelassen für:
- Beton C20/25 bis C50/60, ungerissen
Auch geeignet für:
- Beton C12/15
- Naturstein mit dichtem Gefüge
Zulassungen
- ETA-07/0211
- DoP No. 0192

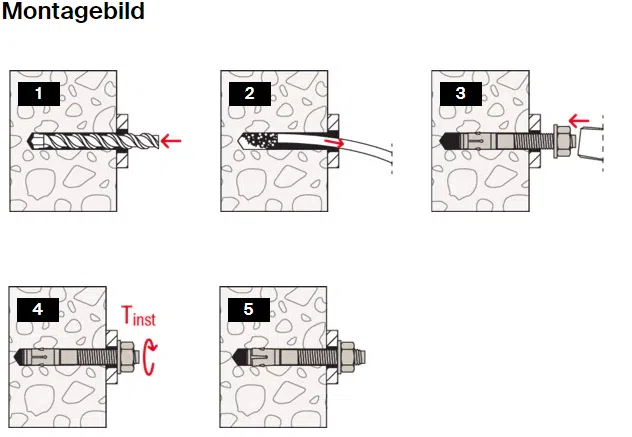

Montageanleitung
- Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage.
- Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor).
- Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
- Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung.
- Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS.
Technische Daten

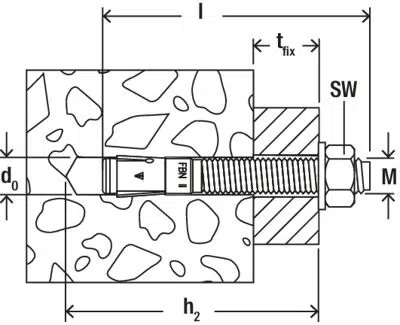

Bohrernenndurchmesser (d0) 12 mm
Min. Bohrlochtiefe bei Durchsteckmontage (h2) 95 mm
Ankerlänge (l) 104 mm
Max. Nutzlänge hef,stand./hef,min. (tfix) 10 / 25 mm
Gewinde (ø x Länge) M12 x 59 mm
Schlüsselweite 19 mm
Verpackungsvariante Faltschachtel
Menge 20 Stück
GTIN (EAN-Code) 4048962087468
