Beschreibung
Beilagscheibe DIN 125 – Messing, für Schrauben M3 – M10
Die Beilagscheibe DIN 125 Messing ist eine flache Beilagscheibe (Unterlegscheibe). Sie verteilt die Anpresskraft von Schraubenkopf und Mutter und schützt die Oberfläche des Bauteils. Erhältlich für Schrauben M3 – M10.
Wählen Sie die Größe und ob Sie ein Einzelstück oder eine Packung möchten – die Packung ist pro Stück deutlich günstiger. Der Packungsinhalt wird nach der Auswahl angezeigt.
Technische Daten
| Norm | DIN 125 Form A (entspricht ISO 7089) |
|---|---|
| Werkstoff | Messing |
| Oberfläche | blank |
| Ausführung | flach, Außendurchmesser ca. 2 × d |
| Passend für Schrauben | M3 – M10 |
| Verkaufseinheit | Einzelstück oder Packung (Inhalt je Größe siehe Auswahl) |
| M3 | d1 3,2 mm · d2 7 mm · h 0,5 mm |
| M4 | d1 4,3 mm · d2 9 mm · h 0,8 mm |
| M5 | d1 5,3 mm · d2 10 mm · h 1 mm |
| M6 | d1 6,4 mm · d2 12 mm · h 1,6 mm |
| M8 | d1 8,4 mm · d2 16 mm · h 1,6 mm |
| M10 | d1 10,5 mm · d2 20 mm · h 2 mm |
Im Detail
Messing ist korrosionsbeständig und nicht magnetisch – passend zu Messingschrauben und -muttern.

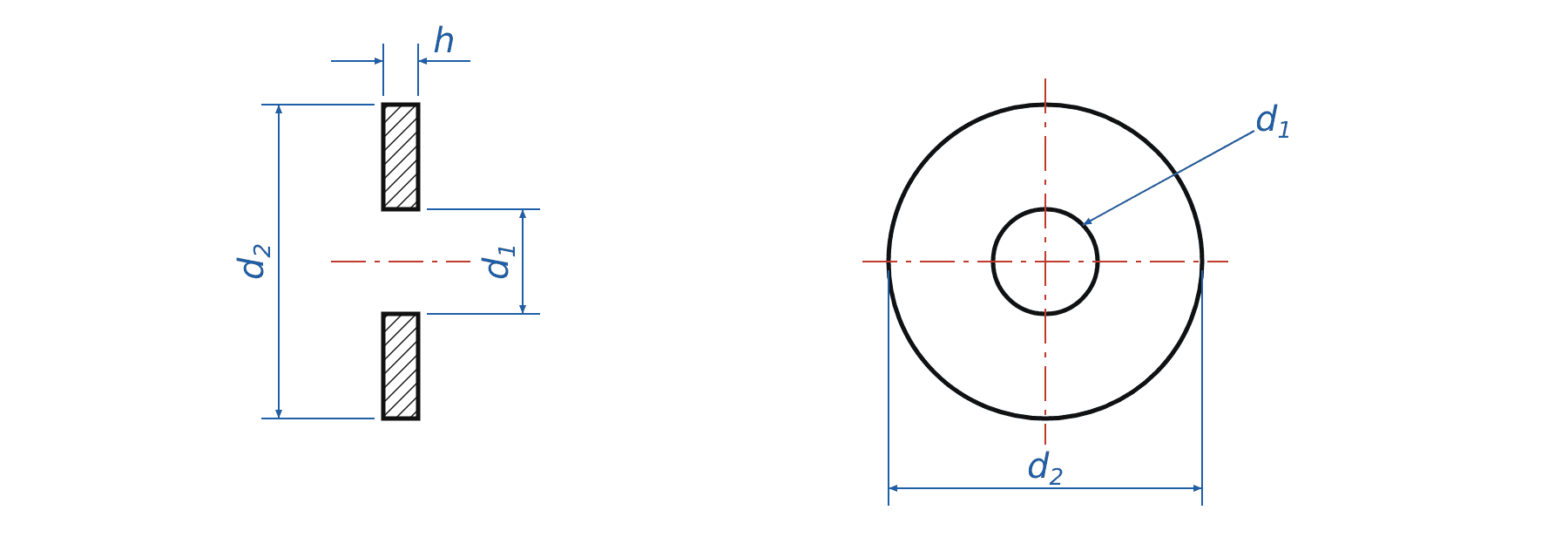

In den technischen Daten: d1 = Innendurchmesser (Bohrung), d2 = Außendurchmesser, h = Dicke – siehe Maßzeichnung.
