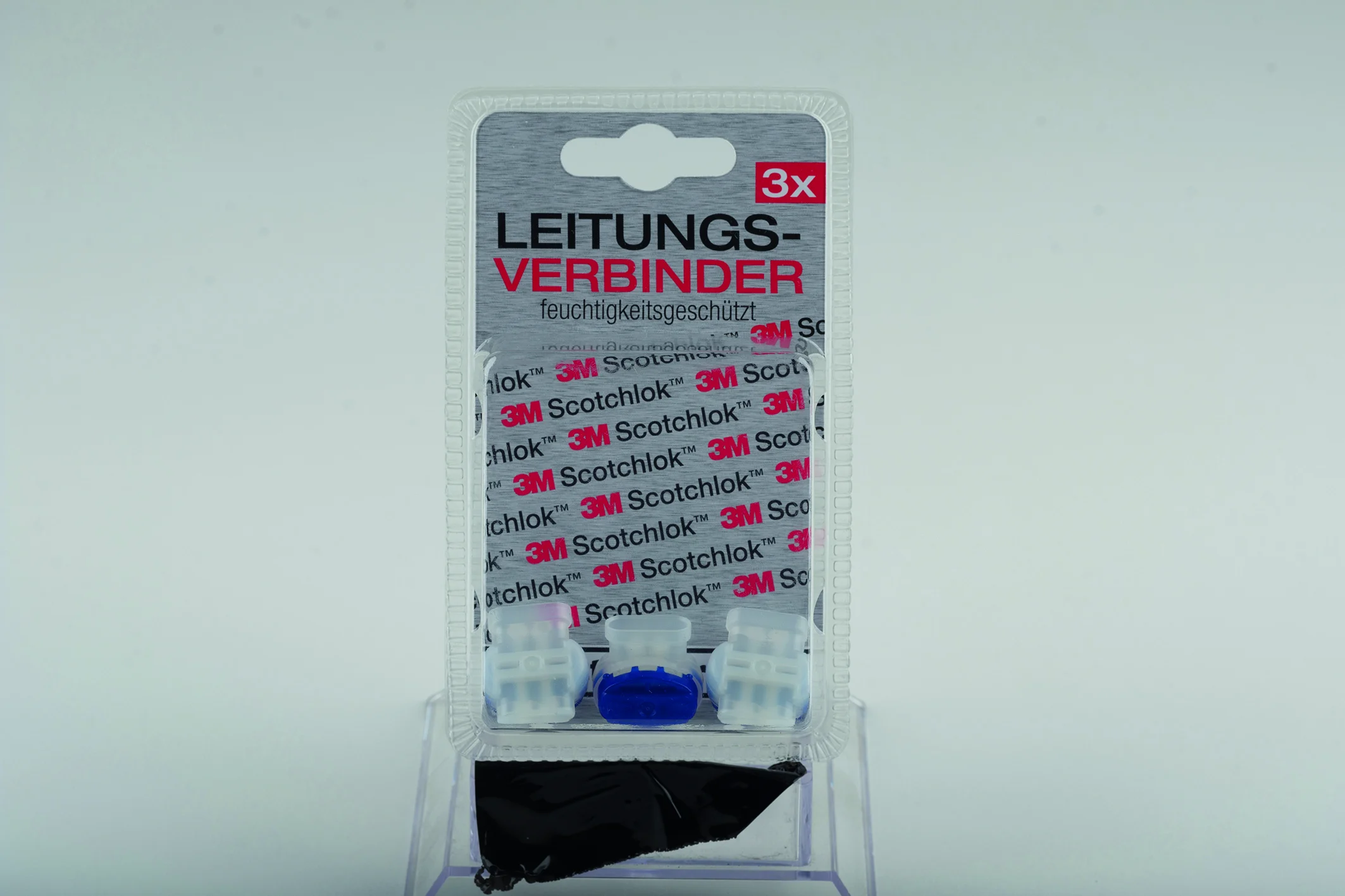

3M Scotchlok Leitungsverbinder
Der 3M™ Scotchlok™ 314 Verbinder – Feuchtigkeitsbeständiger Schneidklemmenverbinder
Im Detail
Der Verbinder ist selbstabziehend, flammhemmend und feuchtigkeitsbeständig, mit einem einzigartigen „U“-Kontakt, welcher eine schnelle und zuverlässige elektrische Verbindung bietet.
∙ Leitungs-Querschnittsbereich von 0,5 bis 1,5 mm² / Max. Durchmesser über Isolierung: 3,9 mm
∙ Einzigartiger „U“-Kontakt gewährleistet eine zuverlässige elektrische Verbindung bis zu 600 V.
∙ Schnelle und mühelose Verwendung durch einfaches Zuklappen ohne Abisolieren oder Verdrillen der Ader.
∙ UL gelistet, VDE zertifiziert, IEC 60998-3-2 geprüft
∙ Feuchtigkeitsbeständig bei Anwendungen in feuchter Umgebung bei Verwendung mit Verteilerkasten.
∙ IPX8 Feuchtigkeitsschutz
∙ Widersteht Temperaturen bis 105°C
Der Verbinder ist für die Verbindung von ein- oder mehrdrähtigen Leitern in der Installations-Verdrahtungstechnik geeignet. Mit einem Querschnittsbereich von 0,5 bis 1,5 Quadratmillimetern ermöglicht er eine Durchgangsverbindung an ungeschnittenen Leitern.
Er ist einsetzbar sowohl im Steuer-, Mess- und Regelbereich als auch in der Kfz-Elektrik und im Schaltanlagenbau. Seine Funktionsweise beruht auf dem Prinzip eines U-Elementes: Die zu verbindenden Leiter werden, ohne vorher abisoliert werden zu müssen, in den Verbinder geführt. Durch leichten Druck mit der Zange entfernen die U-Elemente die Aderisolation, vergrößern die Kontaktfläche und stellen den Kontakt zum Leiter her. Das unter einer Federspannung stehende U-Element umschließt die einzelnen Adern und gewährleistet eine mechanisch feste, erschütterungssichere, elektrisch einwandfreie und dauerhafte Verbindung.
